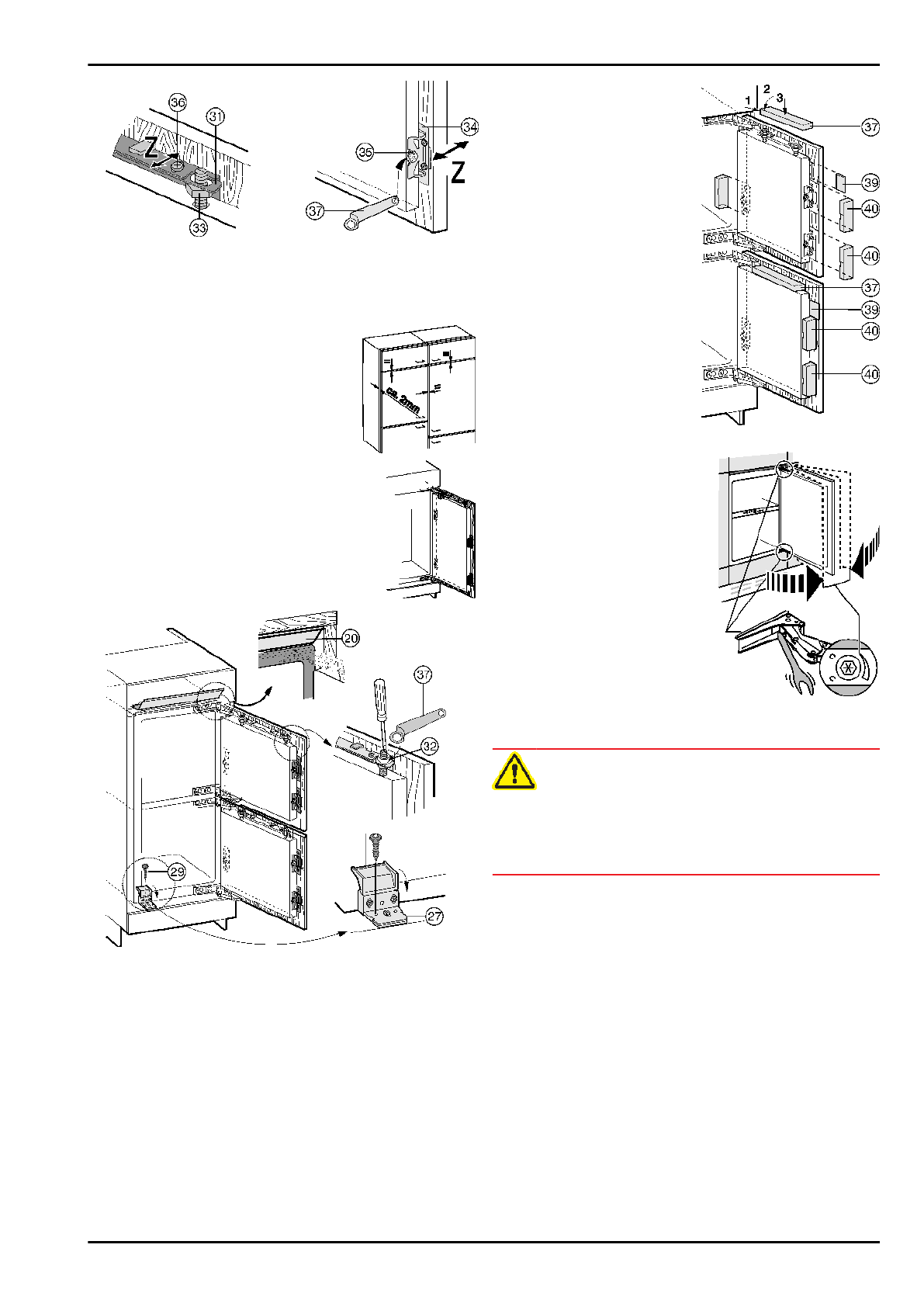

Fig. 25

u

Выставьте  мебельную  дверь  по  глубине  Z:  ослабьте

сверху  винты

  Fig.  25  (36),  снизу  винты  с  шестигранной

головкой

  Fig.  25  (35)  при  помощи  прилагаемого  кольце-

вого гаечного ключа

 Fig. 25 (37), затем сдвиньте дверь.

u

Не упирайтесь при этом в утолщения и

уплотнения  -  это  важно  для  нормаль-

ного функционирования!

u

Установите между мебельной дверью

и корпусом мебели зазор около 2 мм.

Для мебельных дверей большого разме-

ра:

u

установите третью пару крепежных угол-

ков

 Fig. 25 (34).

u

Для  этого  используйте  предварительно

просверленные  отверстия  в  двери  ус-

тройства в районе ручки.

Fig. 26

u

Проверьте  посадку  двери  и  при  необходимости  отрегу-

лируйте.

u

Затяните все винты.

u

Затяните контргайки

 Fig. 26 (32)кольцевым гаечным клю-

чом

  Fig.  26  (37),  при  этом  регулировочные  болты

Fig. 26 (33) удерживайте от проворачивания отверткой.

u

При  необходимости  выставьте выравнивающий  козы-

рек

 Fig. 26 (20), сдвигая его параллельно основанию ме-

бели так, чтобы он не выступал.

u

Зафиксируйте  устройство  внизу  через  пластмассовый

уголок

 Fig. 26 (27) вторым винтом Fig. 26 (29) в круглом

отверстии.

u

Установите и защелкни-

те  верхние  накладки

Fig. 27 (38).

u

Установите  боковые  на-

кладки

  Fig.  27  (39),  на-

двиньте до упора и затем

нажмите  на  них  до  за-

щелкивания.

u

Накладки

 Fig. 27 (40) на-

двиньте сбоку, затем от-

верткой  отожмите  впе-

ред  так,  чтобы  они

защелкнулись.

Fig. 27

Мягкость  закрывания  двери  при

необходимости  можно  отрегули-

ровать  прилагаемым  торцевым

ключом 5:

u

возрастающее  усилие  пружи-

ны: вращать по часовой стрел-

ке.

u

уменьшающееся  усилие  пру-

жины  (состояние  поставки):

вращать

против

часовой

стрелки.

u

Остальные накладки наденьте

на шарниры.

4.3 Транспортировка устройства

ОСТОРОЖНО

Опасность  травмы  и  повреждений  в  результате  ненадле-

жащей транспортировки!

u

Перевозите устройство в упаковке.

u

Перевозите устройство в стоячем положении.

u

Не транспортируйте устройство в одиночку.

4.4 Установка устройства

При повреждении устройства немедленно - до подключения

- обратитесь к поставщику.
Пол  на  месте  установки  должен  быть  горизонтальным  и

ровным.
Избегайте  устанавливать  устройство  в  зоне  прямых  сол-

нечных  лучей,  рядом  с  плитой,  системой  отопления  и  дру-

гими аналогичными приборами.
Не устанавливайте устройство без помощника.
Помещение  для  установки  устройства  согласно  стандарту

EN 378 должно на каждые 8 г хладагента R 600a иметь объ-

ем  1  м

3

.  Если  помещение  для  установки  устройства  сли-

шком  мало,  то  в  случае  протечки  в  контуре  хладагента

может  образоваться  легковоспламеняющаяся  газо-воз-

душная смесь. Данные о количестве хладагента имеются на

заводской табличке внутри устройства.
Устройство разрешается устанавливать только в устойчиво

расположенную мебель.

В обязательном порядке соблюдайте сечения вентиляции:

Ввод в работу

8
