4.1.3 Установка на место амортизатора за-

крывания дверей

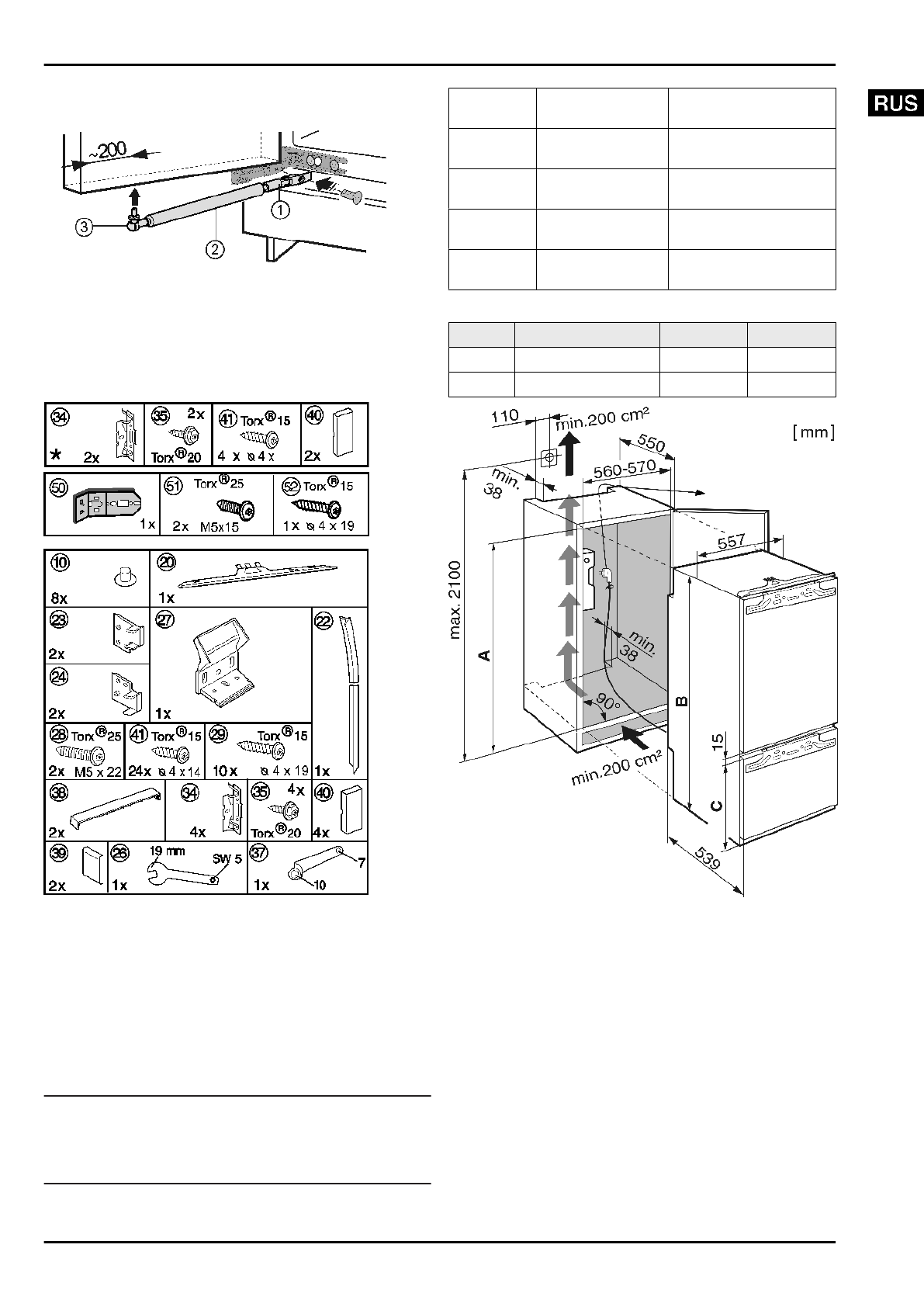

Fig. 5

u

Прикрутите держатель

 Fig. 5 (1).

u

Шаровую  головку

  Fig.  5  (3)  вместе  с  демпфером  закры-

вания дверей

 Fig. 5 (2) вкрутите в крепежное отверстие.

u

Установите на место все накладки

 Fig. 4 (5,6,7,8).

4.2 Установка

Все крепежные детали входят в комплект устройства.

Fig. 6

Fig. 7

Убедитесь, что подготовлен следующий инструмент:

q

Аккумуляторный винтовёрт Torx 15. 20. 25

q

Шестигранный ключ 13

Промежуточное  основание  и  боковая  стенка  мебельного

шкафа должны быть под прямым углом друг к другу. Выров-

няйте мебельный шкаф при помощи уровня и уголка. Если

требуется, используйте для выравнивания подкладки.
Устройство  может  быть  также  встроено  в  обычный  кухон-

ный шкаф. В этом случае демонтируйте фурнитуру мебель-

ной  двери  и  ниши.  Они  не  понадобятся,  т.к.  мебельная

дверь будет смонтирована на двери устройства.

Указание

u

Перед монтажом мебельной двери убедитесь, что ее до-

пустимый вес не превышен.

u

В противном случае не исключено повреждение шарни-

ров и, как результат, нарушение функционирования.

Максимальный вес ме-

бельной двери

ICBN 30

Дверь холодиль-

ного отделения

20 кг

Дверь морозиль-

ного отделения

12 кг

ICB 31

Дверь холодиль-

ного отделения

20 кг

Дверь морозиль-

ного отделения

12 кг

Проверьте установочные размеры:

A

B

C

ICB 31

1778 мм - 1778 мм

1769,5 мм

549 мм

ICBN 30 1772 мм - 1778 мм

1769,5 мм

695 мм

Fig. 8
