u

учитывайте конструктивный размер: пластмассовый уго-

лок

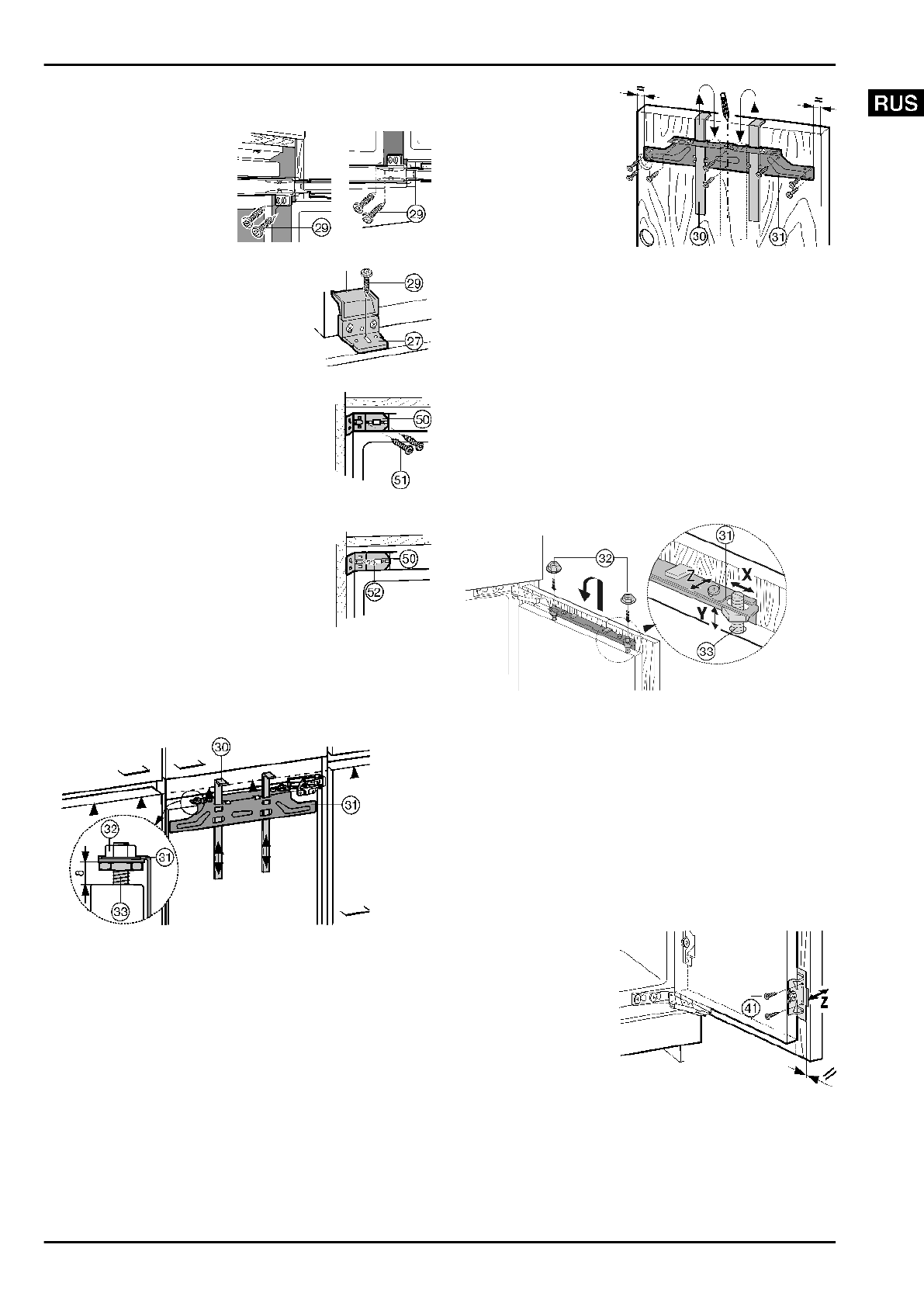

 Fig. 16 (27) выровняйте параллельно передней кром-

ке шарнира.

u

Закрепите устройство в

нише: в обе двери вкру-

тите длинные винты для

древесностружечной

плиты

  Fig.  17  (29)  соот-

ветственно  вверху  и

внизу через серьги шар-

нира.

Fig. 17

u

Закрепите  устройство  в  нише:  че-

рез  удлиненное  отверстие  пласт-

массового уголка

 Fig. 18 (27) пред-

варительно  закрепите  длинным

винтом

 Fig. 18 (29).

u

Примкните  накладку  пластмассо-

вого уголка

 Fig. 18 (27).

Fig. 18

u

Прикрутите  пластмассовый  уголок

Fig.  19  (50)  через  удлиненное  отвер-

стие  к  устройству,  не  затягивая

Fig. 19 (51).

w

В  завершение  уголок  можно  еще  вы-

ровнять  по  отношению  к  мебельной

стенке.

u

Снова проверьте, равна ли глубина ус-

тановки 42 мм по периметру.

Fig. 19

u

Придвиньте  крепежный  уголок

Fig.  20  (50)  к  мебельной  стенке  и

затяните  два  винта  M5,  Torx  25

Fig. 20 (52).

Fig. 20

u

Прикрутите крепежный уголок к мебельной стенке длин-

ным винтом для древесностружечной плиты ø4x15.

u

Закройте дверь устройства.

4.2.2 Монтаж мебельных дверей

Fig. 21

Для  обеих  дверей  потребуются  монтажные  приспосо-

бления

 Fig. 21 (30). Поэтому монтаж мебельных дверей

необходимо выполнять поочередно.

u

Проверьте  предварительную  установку 8  мм.  (расстоя-

ние  между  дверью  устройства  и  нижней  кромкой  попе-

речины)

u

Монтажные приспособления

 Fig. 21 (30) сдвиньте вверх

на высоту мебельной двери. Нижняя упорная кромка ▲

монтажного  приспособления  =  верхней  кромке  подле-

жащей установке мебельной двери.

u

Открутите  крепеж-

ную

поперечину

Fig.  22  (31)  с  по-

мощью

контргаек

Fig. 22 (32).

u

Навесьте  крепеж-

ную

поперечину

Fig. 22 (31) с монтаж-

ными  вспомогатель-

ными  элементами

Fig.  22  (30)  на  внут-

реннюю  сторону  ме-

бельной двери.

Fig. 22

u

Выравнивание крепежной поперечины

 Fig. 22 (31) по цен-

тру: начертите короткую центральную линию на мебель-

ной  двери,  совместите  с  нею  острие  стрелки  поперечи-

ны.

w

Расстояния до наружных кромок справа и слева должны

быть одинаковыми.

Для дверей из ДСП:

u

Прикрутите крепежную поперечину

 Fig. 22 (31) по мень-

шей мере 6-ю винтами.

Для ячеистых дверей:

u

Прикрутите крепежную поперечину

 Fig. 22 (31) 4-мя вин-

тами по краю.

u

Вытяните вверх монтажные приспособления

 Fig. 22 (30)

и,  развернув,  вставьте  их  в  расположенные  рядом  при-

емные отверстия.

Fig. 23

u

Навесьте  мебельную  дверь  на регулировочные  болты

Fig. 23 (33) и контргайки Fig. 23 (32) накрутите на регули-

ровочные болты, не затягивая.

u

Закройте дверь.

u

Проверьте  расстояние  от  двери  до  расположенных  ря-

дом мебельных дверей.

u

Выравнивание  бокового  положения  мебельной  двери:

Сдвиньте мебельную дверь в направлении X.

u

Выравнивание  высоты  и  бокового  наклона  мебельной

двери: с помощью отвертки установите положение регу-

лировочными болтами

 Fig. 23 (33).

w

Мебельная дверь установлена заподлицо и в одну линию

с расположенными рядом лицевыми поверхностями ме-

бели.

u

Затяните контргайки

 Fig. 23 (32).

Следите,  чтобы  обе

металлические  кром-

ки были расположены

заподлицо, символ //:

u

Просверлите  в  ме-

бельной двери кре-

пежные  отверстия

(возможно для это-

го

понадобится

сначала  наметить

отверстие шилом).

Fig. 24

u

Скрепите  вместе  дверь  устройства  и  мебельную  дверь

винтами

  Fig.  24  (41)  при  помощи  крепежного  уголка

Fig. 24 (34).

Ввод в работу
