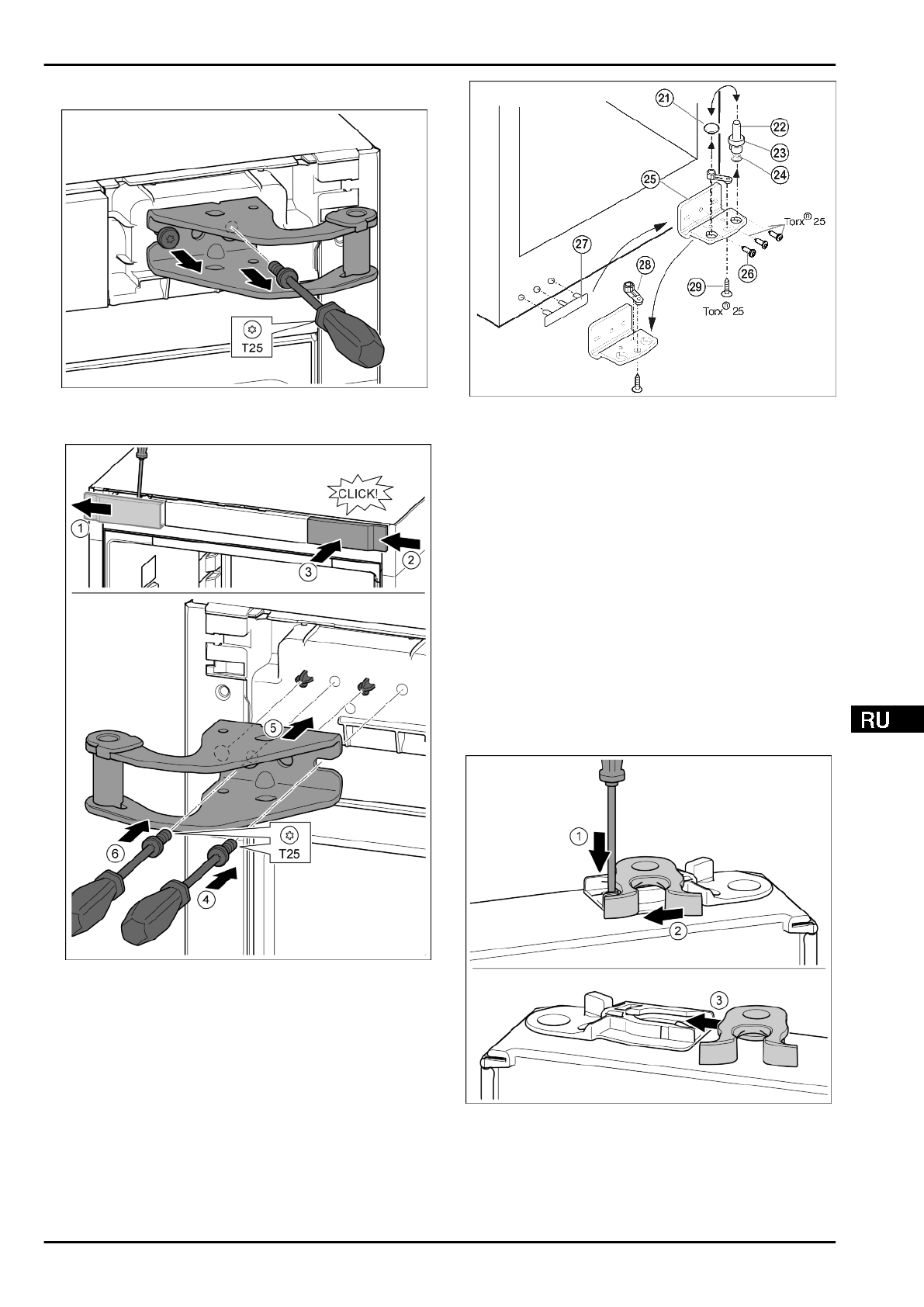

4.3.4 Перестановка верхних опорных частей
Fig. 10
u
Оба винта выкрутить отверткой Т25.
u
Приподнять и убрать опорный кронштейн.
Fig. 11
u
Крышку отсоединить с помощью отвертки и убрать в
сторону.
Fig. 11 (1)
u
Навесить крышку, повернув ее на 180°, справа с другой
стороны.
Fig. 11 (2)
u
Крышку зафиксировать.
Fig. 11 (3)
u
Установить винт отверткой Т25.
Fig. 11 (4)
u
Установить верхний опорный кронштейн.
Fig. 11 (5)
w
Цапфы находятся в предусмотренных резьбовых отвер-
стиях.
u
Затянуть винт.
Fig. 11 (4)
u
Вставить и затянуть винт отверткой Т25.
Fig. 11 (6)
4.3.5 Перестановка нижних опорных частей
для устройств без регулировки по высоте
Fig. 12
u
Извлеките опорный винт
Fig. 12 (22) в комплекте с
шайбой
Fig. 12 (23) и регулируемой опорой Fig. 12 (24),
вытягивая его вверх.
u
Снимите пробку
Fig. 12 (21).
u
Открутите
Fig. 12 (25) опорный кронштейн Fig. 12 (26).
u
Открутите
Fig. 12 (29)опорную деталь Fig. 12 (28) и,
переставив в отверстие на противоположной стороне
опорного кронштейна, снова прикрутите.
u
Осторожно снимите и переставьте на противоположную
сторону крышку со стороны ручки
Fig. 12 (27).
u
Снова прикрутите опорный кронштейн
Fig. 12 (25) на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
u
Переставьте пробку
Fig. 12 (21) в свободное отверстие.
u
Вновь установите опорный винт
Fig. 12 (22) в комплекте
с шайбой и регулируемой опорой. При этом следить за
тем, чтобы выступ фиксатора был направлен назад.
4.3.6 Перестановка опорных деталей двери
Нижняя дверь
Fig. 13
u
Нижняя сторона двери смотрит вверх: повернуть дверь.
u
Нажать накладку шлицевой отверткой вниз.
Fig. 13 (1)
u
Запорный крючок вывести из направляющей.
Fig. 13 (2)
u
Запорный крючок вставить в направляющую с другой
стороны.
Fig. 13 (3)
u
Верхняя сторона двери смотрит вверх: повернуть дверь.
Ввод в работу
* Наличие в зависимости от модели и комплектации
9
