Верхняя дверь

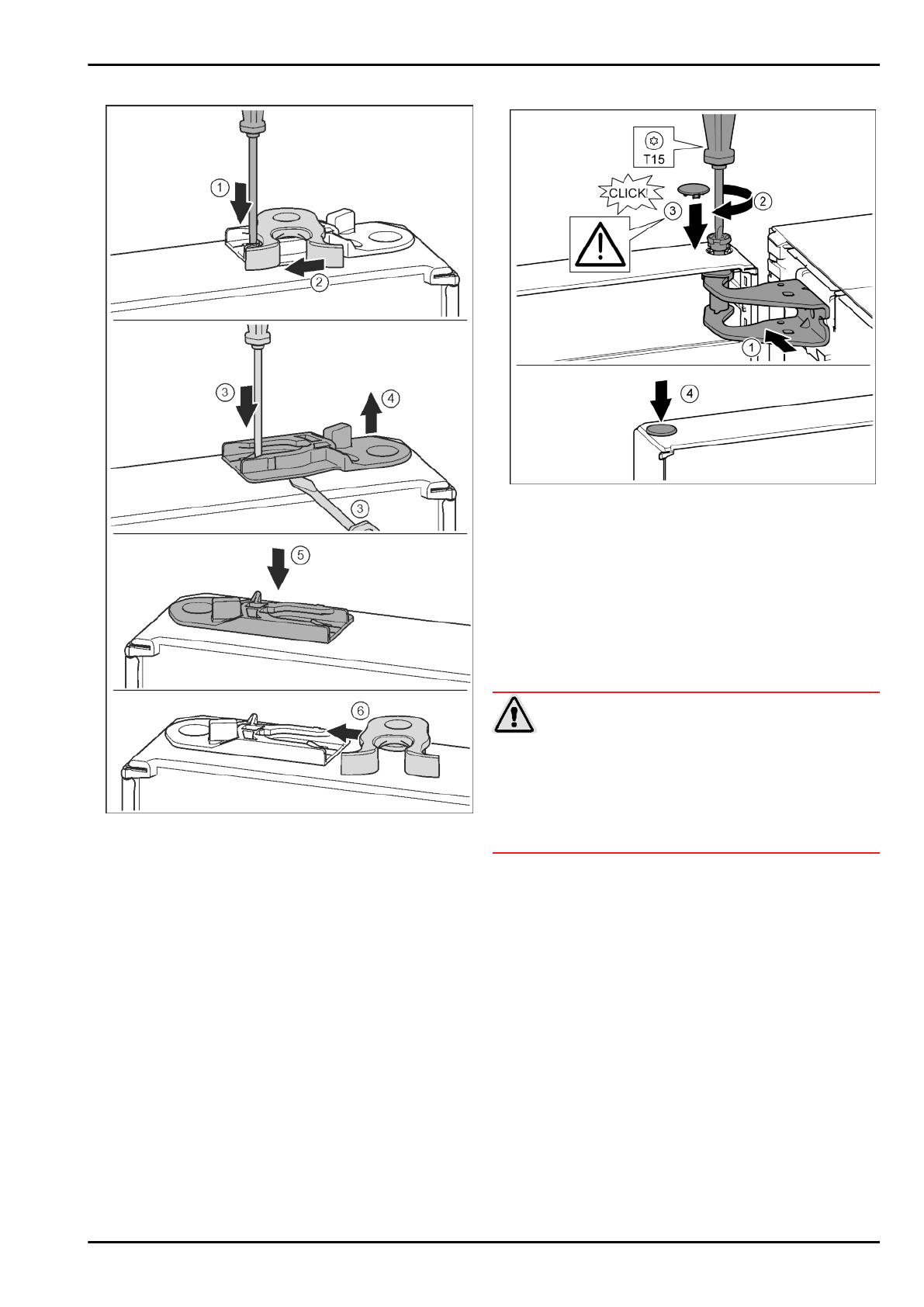

Fig. 14

u

Нижняя сторона двери смотрит вверх: повернуть дверь.

u

Нажать накладку шлицевой отверткой вниз.

 Fig. 14 (1)

u

Запорный крючок вывести из направляющей.

 Fig. 14 (2)

u

Извлечь  направляющее  гнездо:  нажать  накладку

шлицевой  отверткой  и  одновременно  переместить  ее

шлицевой  отверткой  под  направляющее  гнездо.

Fig. 14 (3, 4)

u

Прилагаемое  при  поставке  направляющее  гнездо  вста-

вить на другой стороне корпуса.

 Fig. 14 (5)

u

Запорный крючок вставить в направляющую.

 Fig. 14 (6)

u

Верхняя сторона двери смотрит вверх: повернуть дверь.

4.3.7 Монтаж нижней двери

u

Установите  нижнюю  дверцу  сверху  на  нижний  опорный

винт

 Fig. 12 (22).

u

Закрыть дверцу.

u

Снова  наденьте  пластмассовый  колпачок

  Fig.  9  (10)  на

средний опорный кронштейн

 Fig. 9 (13).

u

Вставьте  средний  опорный  палец

  Fig.  9  (11)  на  новой

стороне  шарнира  через  средний  опорный  кронштейн

Fig. 9 (13) в нижнюю дверцу.

4.3.8 Монтаж верхней двери

Fig. 15

u

Установить дверь на средний опорный палец.

u

Дверь  вверху  выровнять  по  отверстию  в  опорном  крон-

штейне.

 Fig. 15 (1)

u

Вставить палец и затянуть отверткой Т15.

 Fig. 15 (2)

u

Установить  предохранительную  крышку  для  защиты

двери:  вставить  предохранительную  крышку  и  прове-

рить, прилегает ли она к двери. В ином случае вставить

палец полностью.

 Fig. 15 (3)

u

Вставить заглушку.

 Fig. 15 (4)

4.3.9 Выравнивание дверей

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

u

При необходимости, выставить дверь посредством двух

продольных отверстий в нижнем опорном кронштейне и

среднем  опорном  кронштейне,  выравнивая  относи-

тельно  корпуса  устройства.  Для  этого  выкрутить

средний  винт  в  нижнем  опорном  кронштейне  с

помощью  прилагаемой  к  Т25  насадки.  Оставшиеся

винты  немного  отпустить  с  помощью  насадки  к  Т25  или

отверткой  Т25  и  выровнять  посредством  продольных

отверстий.  В  среднем  опорном  кронштейне  отпустить

винты  с  помощью  насадки  к  Т25  и  выровнять  средний

опорный  кронштейн  посредством  продольных  отвер-

стий.

u

Подпереть  дверь:  с  помощью  рожкового  ключа  SW10

выворачивать  установочную  опору  на  нижнем  опорном

кронштейне  до  тех  пор,  пока  она  не  будет  опираться  на

пол, затем повернуть еще на 90°.

Ввод в работу

10

* Наличие в зависимости от модели и комплектации
