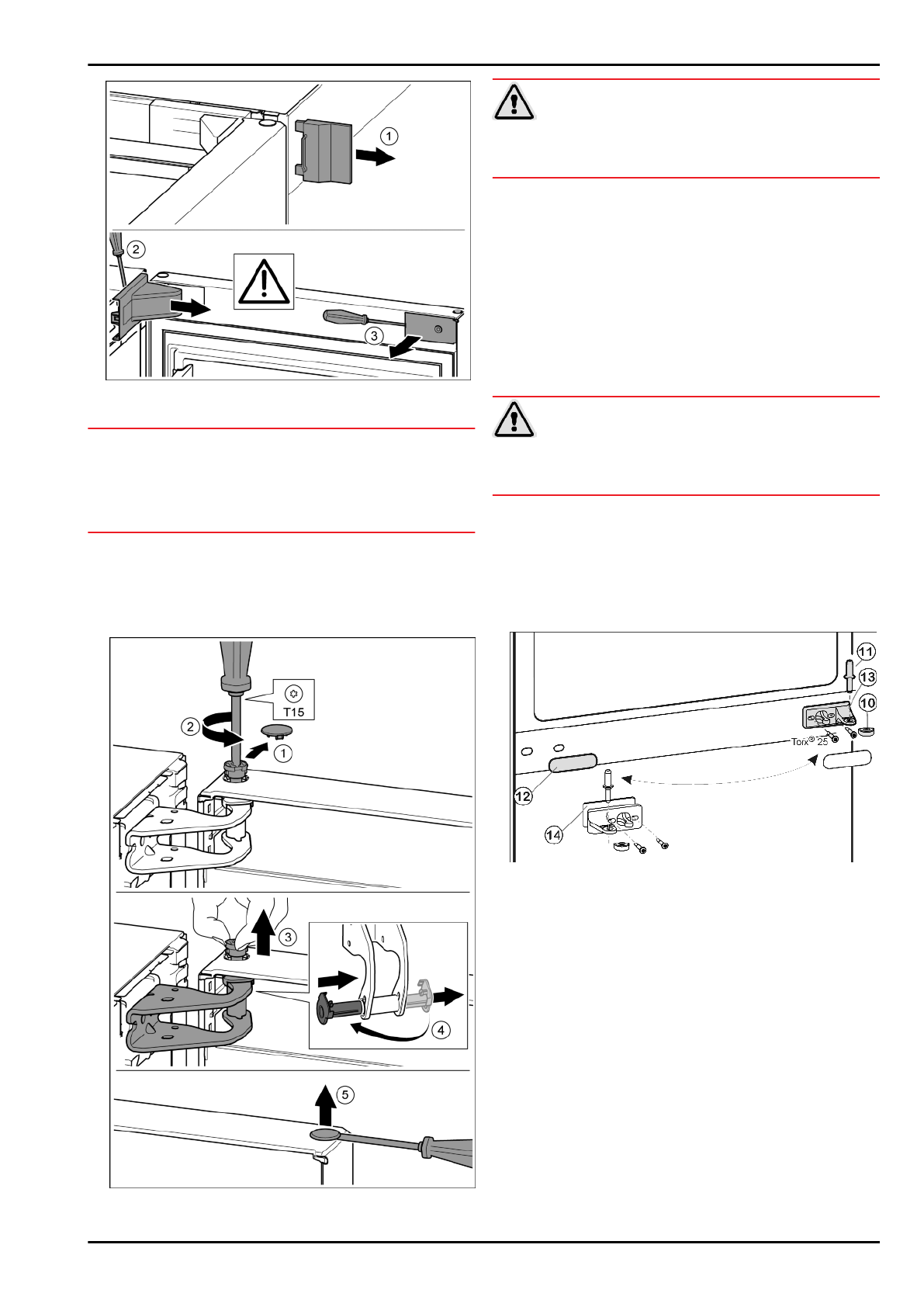

Fig. 7

u

Открыть дверь.

ВНИМАНИЕ

Опасность повреждения!

Если  повреждено  уплотнение  дверцы,  то  она,  возможно,

закрывается  неправильно,  что  становится  причиной  недо-

статочного охлаждения.

u

Не повредите уплотнение дверцы отвёрткой!

u

Снять внешнюю крышку.

 Fig. 7 (1)

u

При  помощи  отвертки  освободить  от  фиксаторов

крышку  опорного  кронштейна  и  отсоединить.  Снять

крышку опорного кронштейна.

 Fig. 7 (2)

u

Шлицевой  отверткой  вывести  накладку  из  зацепления

и отвести в сторону.

 Fig. 7 (3)

Fig. 8

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Осторожно снять предохранительную крышку.

 Fig. 8 (1)

u

Немного выкрутить палец отверткой Т15.

 Fig. 8 (2)

u

Удерживать дверь и вытянуть палец рукой.

 Fig. 8 (3)

u

Опорную  втулку  вывести  из  направляющей.  Установить

и зафиксировать с другой стороны.

 Fig. 8 (4)

u

Приподнять дверь и отставить в сторону.

4.3.2 Снятие нижней двери

u

Закрыть нижнюю дверь.

u

Вытащите  из  опорного  кронштейна  и  нижней  дверцы

средний опорный палец

 Fig. 9 (11).

u

Снимите пластмассовый колпачок

 Fig. 9 (10).

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Открыть нижнюю дверь.

u

Открутите средний опорный кронштейн

 Fig. 9 (13) (2 шт.

Torx® 25).

u

Дверь приподнимите и отставьте в сторону.

4.3.3 Перестановка средних опорных

деталей

Fig. 9

u

Осторожно снимите накладку

 Fig. 9 (12).

u

Прикрутите  средний  опорный  кронштейн

  Fig.  9  (13)  с

подкладкой

  Fig.  9  (14)  с  поворотом  на  180°  на  новую

сторону шарнира (с моментом 4 Нм).

u

Защелкните  накладку

  Fig.  9  (12),  повернув  на  180°,  на

стороне, где теперь будет ручка.

Ввод в работу

8

* Наличие в зависимости от модели и комплектации
