w

Накладка зафиксирована.

u

Закрыть нижнюю дверь.

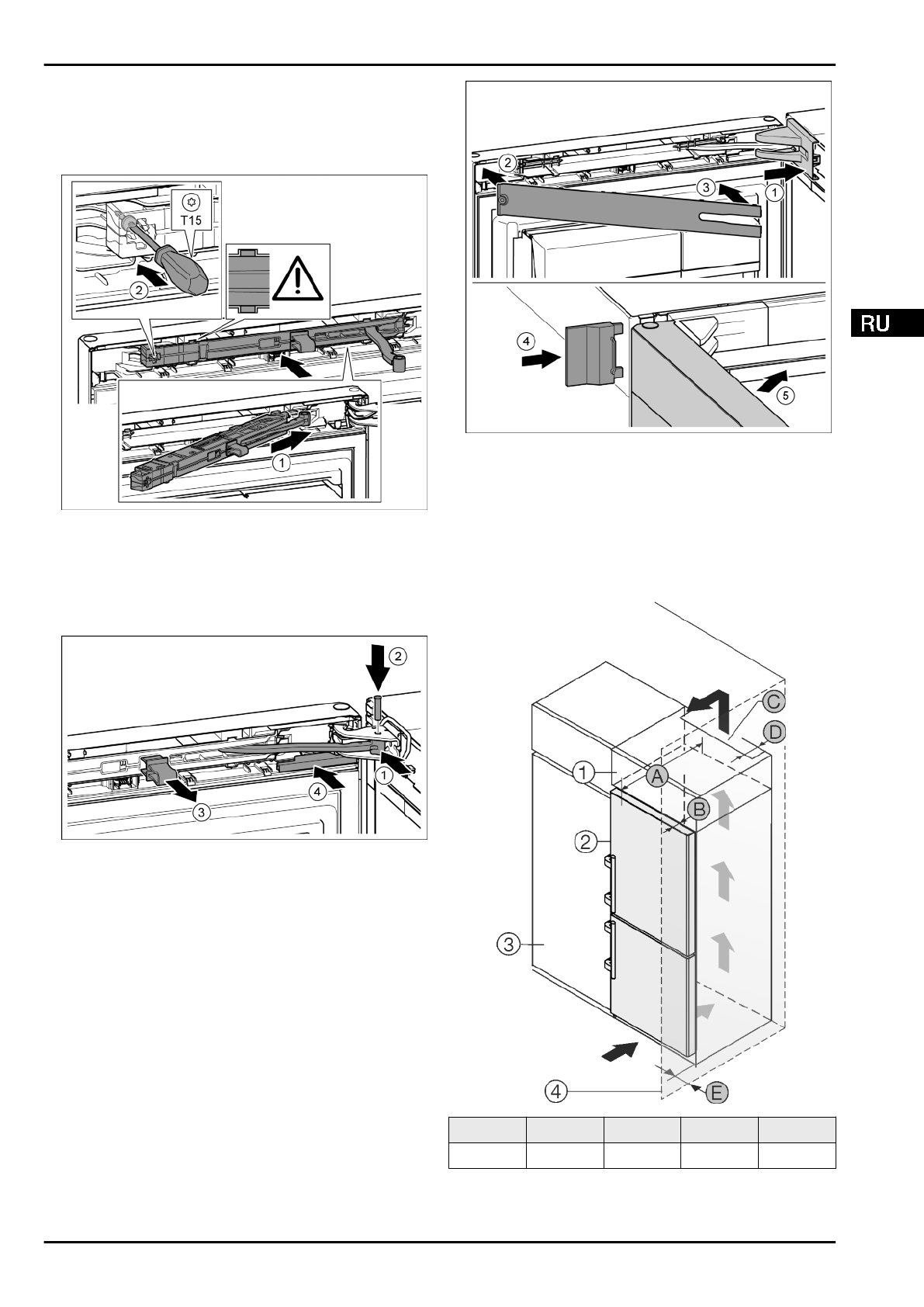

4.3.16  Монтаж верхнего амортизатора

закрывания двери

Fig. 40

u

Вставить узел амортизатора со стороны опорного крон-

штейна в выемку до упора под наклоном.

 Fig. 40 (1)

u

Вставить узел полностью.

w

Узел  размещен  правильно,  если  ребро  узла  амортиза-

тора находится в направляющей в корпусе.

u

Затянуть винт отверткой Т15.

 Fig. 40 (2)

Fig. 41

Дверь открыта на 90°.

u

Повернуть шарнир в опорном кронштейне.

 Fig. 41 (1)

u

Вставить  палец  в  опорный  кронштейн  и  шарнир.  При

этом  следить  за  тем,  чтобы  выступ  фиксатора  занимал

правильное положение в пазу.

 Fig. 41 (2)

u

Снять предохранитель.

 Fig. 41 (3)

u

Надвинуть крышку.

 Fig. 41 (4)

Fig. 42

u

Крышку  опорного  кронштейна  установить  и  зафиксиро-

вать, при необходимости, осторожно разжать.

 Fig. 42 (1)

u

Установить накладку.

 Fig. 42 (2)

u

Наклонить и защелкнуть накладку.

 Fig. 42 (3)

u

Надвинуть внешнюю крышку.

 Fig. 42 (4)

u

Закрыть верхнюю дверь.

 Fig. 42 (5)

4.4  Установка в кухонную стенку

Fig. 43

A  [мм]

B  [мм]

C  [cм

2

]

D  [мм]

E  [мм]

665

x

65

мин. 300

мин. 50

мин. 46

x

  При  использовании  пристенных  распорок  этот  размер

увеличивается на 15 мм (см. 4.2) .

Ввод в работу

* Наличие в зависимости от модели и комплектации
