ОСТОРОЖНО

Опасность защемления складывающимся шарниром!

u

Зафиксировать предохранитель.

u

Зафиксировать предохранитель в отверстии.

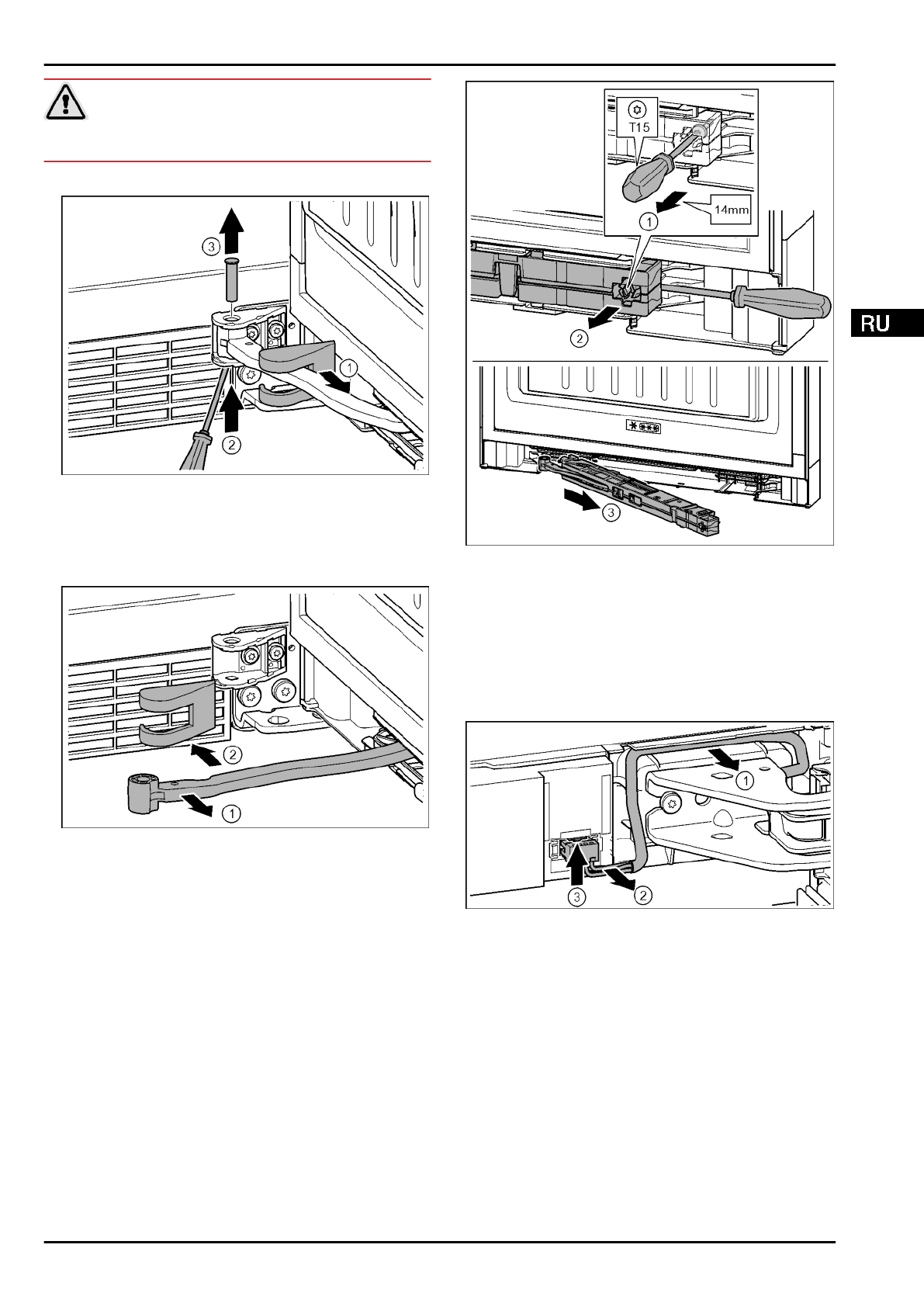

Fig. 17

u

Снять  крышку  опорного  кронштейна  и  переместить

вдоль шарнира.

 Fig. 17 (1)

u

Рукой или отверткой приподнять палец снизу.

 Fig. 17 (2)

u

Вставить  отвертку  под  головку  пальца  и  вытащить  его.

Fig. 17 (3)

Fig. 18

u

Повернуть шарнир в направлении двери.

 Fig. 18 (1)

u

Снять крышку опорного кронштейна.

 Fig. 18 (2)

Fig. 19

u

Ослабить  винт  на  узле  амортизатора  с  помощью

отвертки T15 на ок. 14 мм.

 Fig. 19 (1)

u

Переместить отвертку со стороны ручки за узел аморти-

затора. Повернуть узел вперед.

 Fig. 19 (2)

u

Вытащить узел амортизатора.

 Fig. 19 (3)

u

Отложить  узел  амортизатора  закрывания  двери  в

сторону.

4.3.3  Отсоединение кабельного разъема

Fig. 20

u

Осторожно  освободить  кабель  над  опорным  крон-

штейном из направляющей.

 Fig. 20 (1)

u

Аккуратно вытянуть жилы кабеля из канала.

 Fig. 20 (2)

u

Прижать  соединительную  накладку  вверх  и  осторожно

вынуть штекер.

 Fig. 20 (3)

Ввод в работу

* Наличие в зависимости от модели и комплектации
