ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Откройте нижнюю дверь.

u

Открутите  средний  опорный  кронштейн

  Fig.  13  (42)  (2

шт. Torx® 25).

u

Движением  вверх  снимите  нижнюю  дверцу  и  отставьте

её в сторону.

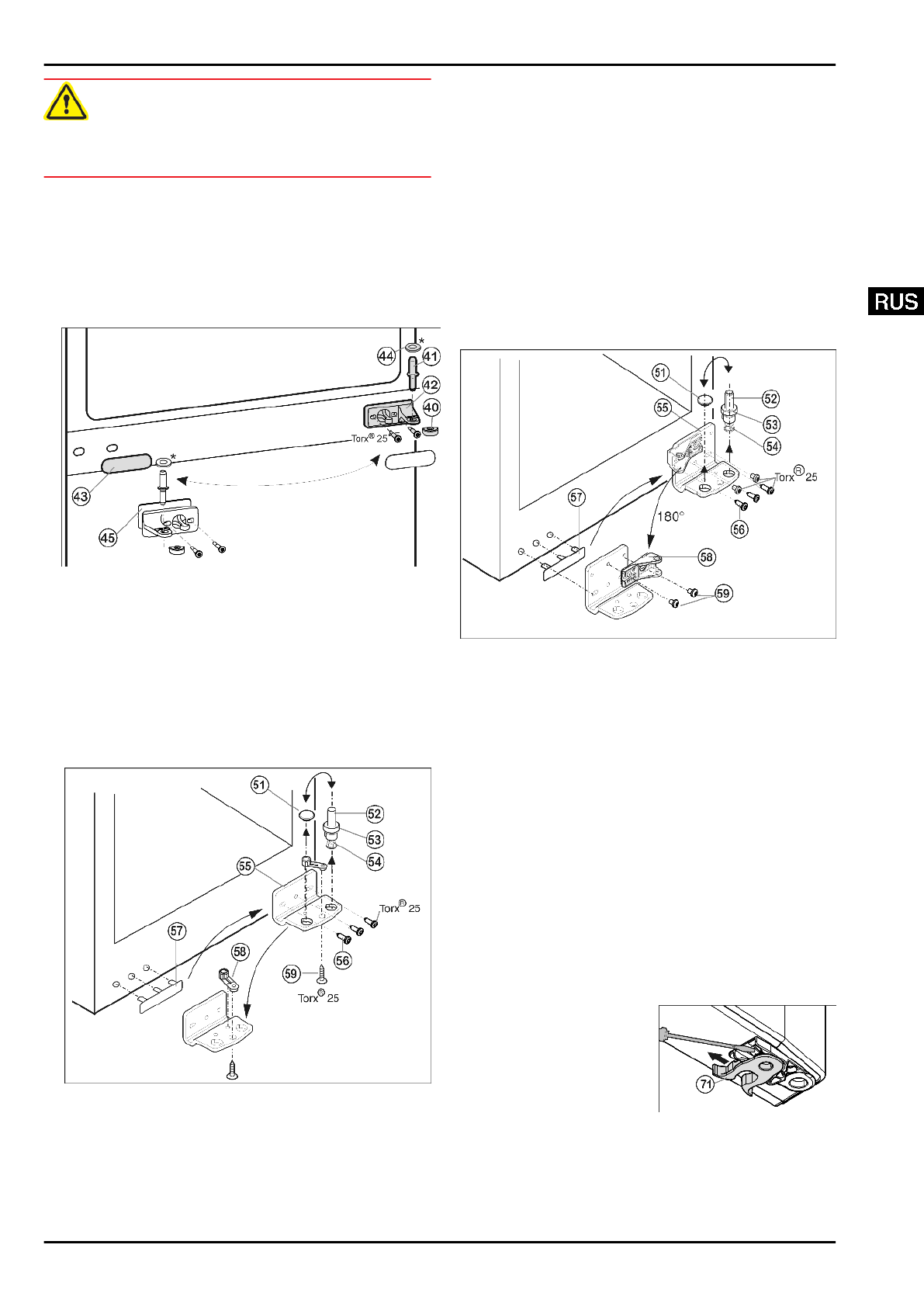

4.3.6 Перестановка средних опорных

деталей

Fig. 13

u

Осторожно снимите накладку

 Fig. 13 (43).

u

Прикрутите  средний  опорный  кронштейн

  Fig.  13  (42)  с

подкладкой

  Fig.  13  (45)  с  поворотом  на  180°  на  новую

сторону шарнира (с моментом 4 Нм).

u

Защелкните накладку

 Fig. 13 (43), повернув на 180 °, на

стороне, где теперь будет ручка.

4.3.7 Перестановка нижних опорных

деталей*

для устройств без амортизатора закрывания двери

Fig. 14

u

Извлеките  опорный  винт

  Fig.  14  (52)  в  комплекте  с

шайбой

  Fig.  14  (53)  и  регулируемой  опорой  Fig.  14  (54),

вытягивая его вверх.

u

Снимите пробку

 Fig. 14 (51).

u

Открутите

 Fig. 14 (56)опорный кронштейн Fig. 14 (55).

u

Открутите

  Fig.  14  (59)опорную  деталь  Fig.  14  (58)  и,

переставив  в  отверстие  на  противоположной  стороне

опорного кронштейна, снова прикрутите.

u

Осторожно  снимите  и  переставьте  на  противопо-

ложную сторону крышку со стороны ручки

 Fig. 14 (57).

u

Снова  прикрутите  опорный  кронштейн

  Fig.  14  (55)  на

новой  стороне  шарнира  (с  моментом  4  Нм).  При  необ-

ходимости используйте аккумуляторный шуруповерт.

u

Переставьте пробку

 Fig. 14 (51) в свободное отверстие.

u

Вновь установите опорный винт

 Fig. 14 (52) в комплекте

с  шайбой  и  регулируемой  опорой.  При  этом  фиксатор

должен быть направлен назад.

4.3.8 Перестановка нижних опорных

деталей *

для устройств с амортизатором закрывания двери

Fig. 15

u

Извлеките  опорный  винт

  Fig.  15  (52)  в  комплекте  с

шайбой

  Fig.  15  (45)  и  регулируемой  опорой  Fig.  15  (54),

вытягивая его вверх.

u

Снимите пробку

 Fig. 15 (51).

u

Открутите

 Fig. 15 (56)опорный кронштейн Fig. 15 (55).

u

Открутите  опорную  деталь

  Fig.  15  (58)  и  снова  прикру-

тите внутри с поворотом на 180°.

u

Осторожно  снимите  и  переставьте  на  противопо-

ложную сторону крышку со стороны ручки

 Fig. 15 (57).

u

Снова  прикрутите  нижний  опорный  кронштейн

Fig.  15  (55)  на  новой  стороне  шарнира  (с  моментом

4  Нм).  При  необходимости  используйте  аккумуля-

торный шуруповерт.

u

Переставьте пробку

 Fig. 15 (51) в свободное отверстие.

u

Вновь установите опорный винт

 Fig. 15 (52) в комплекте

с  шайбой  и  регулируемой  опорой.  При  этом  фиксатор

должен быть направлен назад.

4.3.9 Перестановка ручек

Для  устройств  без  амортизатора  закрывания  двери

(на обеих дверцах):

u

переставить

пружинный

зажим

Fig.  16  (71):  Нажать

вниз  язычок  защелки,

снять

с

него

пружинный зажим.

u

Вдвинуть  пружинный

зажим

на

новой

стороне  шарнира  до

защелкивания.

Fig. 16

Для всех устройств
