u

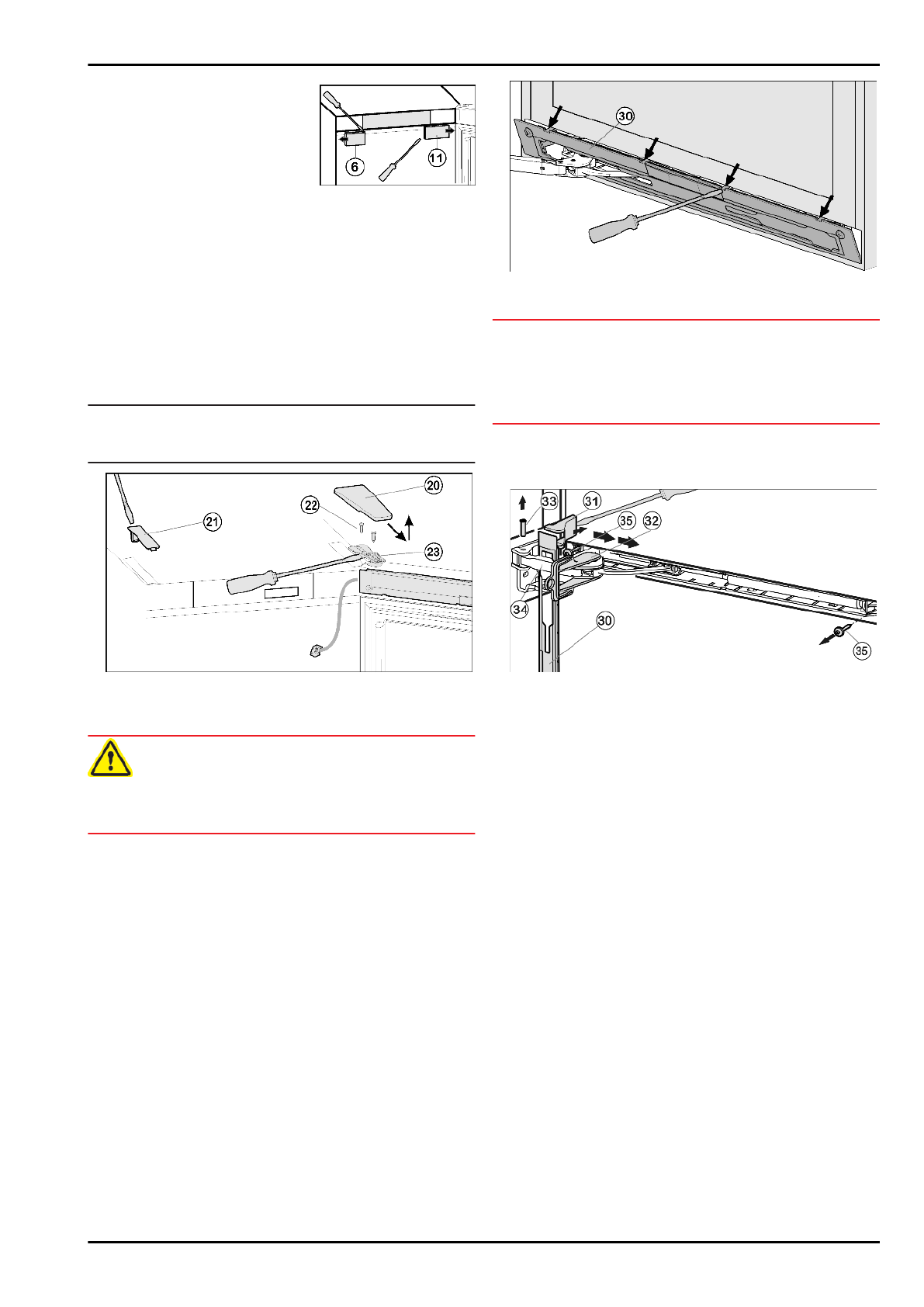

Снятие крышки со стороны

ручки

  Fig.  9  (6):  справа

выведите  из  фиксатора

при

помощи

плоской

отвёртки

и

сдвиньте

наружу.

u

Снятие крышки со стороны

шарнира

  Fig.  9  (11):  слева

выведите  из  фиксатора

при

помощи

плоской

отвёртки

и

сдвиньте

наружу.

Fig. 9

Для всех устройств

u

Снимите  переднюю  накладку

  Fig.  8  (10)  с  помощью

плоской отвертки.

u

Снимите контакт и извлеките разъём

 Fig. 8 (12).

u

Высвободите  из  направляющей  серый  кабель

Fig. 8 (13).

4.3.3 Снятие верхней двери

Указание

u

Уберите  продукты  с  полочек  на  дверце,  прежде  чем

снимать дверцу, чтобы продукты не упали.

Fig. 10

u

Крышку

 Fig. 10 (20) снимите движением вперед и вверх

u

Снимите крышку

 Fig. 10 (21).

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Полностью вывернитевинты

 Fig. 10 (22).

u

Снимите  дверцу  вместе  с  опорным  кронштейном

Fig.  10  (23)  и  кабелем  вверх.  Для  снятия,  возможно,

понадобится  осторожно  подцепить  опорный  кронштейн

снизу шлицевой отверткой.

u

Отставьте дверь в сторону.

4.3.4 Снятие нижнего амортизатора закры-

вания двери*

Для устройств с амортизатором закрывания двери.
Для  устройств  без  амортизатора  закрывания  дверцы

продолжить с пункта (см. 4.3.5) .

Fig. 11

u

Откройте нижнюю дверь.

ВНИМАНИЕ

Опасность повреждения!

Если  повреждено  уплотнение  дверцы,  то  она,  возможно,

закрывается неправильно, что становится причиной недо-

статочного охлаждения.

u

Не повредите уплотнение дверцы отвёрткой!

u

Выведите  накладку

  Fig.  11  (30)  из  зацепления  и

снимите ее с помощью шлицевой отвертки.

w

Накладка висит над амортизационной скобой.

Fig. 12

u

Сдвиньте  накладку  над  амортизационной  скобой

Fig. 12 (34) в направлении устройства вперед.

u

Зафиксируйтепредохранитель

 Fig. 12 (32) в продольном

пазе.

w

Благодаря стопору шарнир не может сложиться.

u

Подденьте  крышку

  Fig.  12  (31)  отвёрткой  с  внешней

стороны и снимите в направлении наружу.

u

При необходимости с помощью другого человека накло-

ните устройство назад.

u

Выдавите палец

 Fig. 12 (33) снизу.

u

Нажмите  амортизационную  скобу

  Fig.  12  (34)  в  направ-

лении дверцы.

u

Снимите накладку

 Fig. 12 (30).

u

Открутите  узел  амортизатора  закрывания  дверцы  (2

шт. Torx® 15)

 Fig. 12 (35).

u

Вытащите  немного  узел  амортизатора  закрывания

дверцы,  сдвиньте  его  в  направлении  дверной  ручки  и

отведите.

u

Отложите  узел  амортизатора  закрывания  двери  в

сторону.

4.3.5 Снятие нижней двери

u

Закройте нижнюю дверь.

Для устройств без амортизатора закрывания двери:

u

Вытащите  из  опорного  кронштейна  и  нижней  дверцы

средний опорный палец

 Fig. 13 (41).

Для устройств с амортизатором закрывания двери:

u

Вытащите средний опорный палец

 Fig. 13 (41) с шайбой

Fig. 13 (44) из опорного кронштейна и нижней дверцы.

Для всех устройств

u

Снимите пластмассовый колпачок

 Fig. 13 (40).
