Liebherr CBNPes 3967 Premium Plus - Инструкция по эксплуатации - Страница 11

u

Отсоедините  входящий  в  объем  поставкишаблон

Fig.  21  (61)  от  опорного  кронштейна  и  заблокируйте  им

опорный кронштейн

 Fig. 21 (23) и втулку от поворота.

u

При  помощи  отвертки  вытолкните

опорный  кронштейн

  Fig.  20  (23)  снизу  и

снимите с двери вместе с кабелем.

u

Извлеките  пробку

  Fig.  20  (62)  снизу  при

помощи  отвертки  и  вставьте  на  другой

стороне.

u

Проденьте  кабель  опорного  кронштейна

  Fig.  20  (23)  на

противоположной  стороне  и  установите  опорный  крон-

штейн.

u

Снимите  шаблон

  Fig.  20  (61)  и  закрепите  на  опорном

кронштейне.

u

Вставьте разъем

 Fig. 20 (60).

u

Введите кабель в направляющую.

Устройства без амортизатора закрывания двери:

u

Зафиксируйте крышку

 Fig. 20 (63) на дверце.

4.3.13 Монтаж верхней двери

u

Установите верхнюю дверцу на средний опорный палец

Fig.  13  (41),  закройте  дверцу  и  установите  верхний

опорный  кронштейн

  Fig.  10  (23)  так,  чтобы  он  защел-

кнулся в верхней стороне устройства.

u

Закрутите  опорный  кронштейн

  Fig.  10  (23)  (с  усилием

4  Нм).  При  необходимости  просверлите  отверстия  или

используйте аккумуляторную отвертку.

u

Защёлкните крышку

 Fig. 10 (20) и крышку Fig. 10 (21).

u

Снова установите разъём

 Fig. 8 (12).

u

Введите кабель в направляющую.

u

Снова установите крышку

 Fig. 8 (10).

Устройства без амортизатора закрывания двери:

u

Установите  крышку

  Fig.  9  (6)  снаружи  со  стороны

шарнира с поворотом на 180° и защелкните ее.

u

Установите  крышку

  Fig.  9  (11)  снаружи  со  стороны

шарнира с поворотом на 180° и защелкните ее.

Устройства с амортизатором закрывания двери:

u

Оставьте дверь открытой.

4.3.14 Монтаж верхнего амортизатора

закрывания двери*

Для устройств с амортизатором закрывания двери.
Для  устройств  без  амортизатора  закрывания  дверцы

продолжить с пункта (см. 4.3.15) .

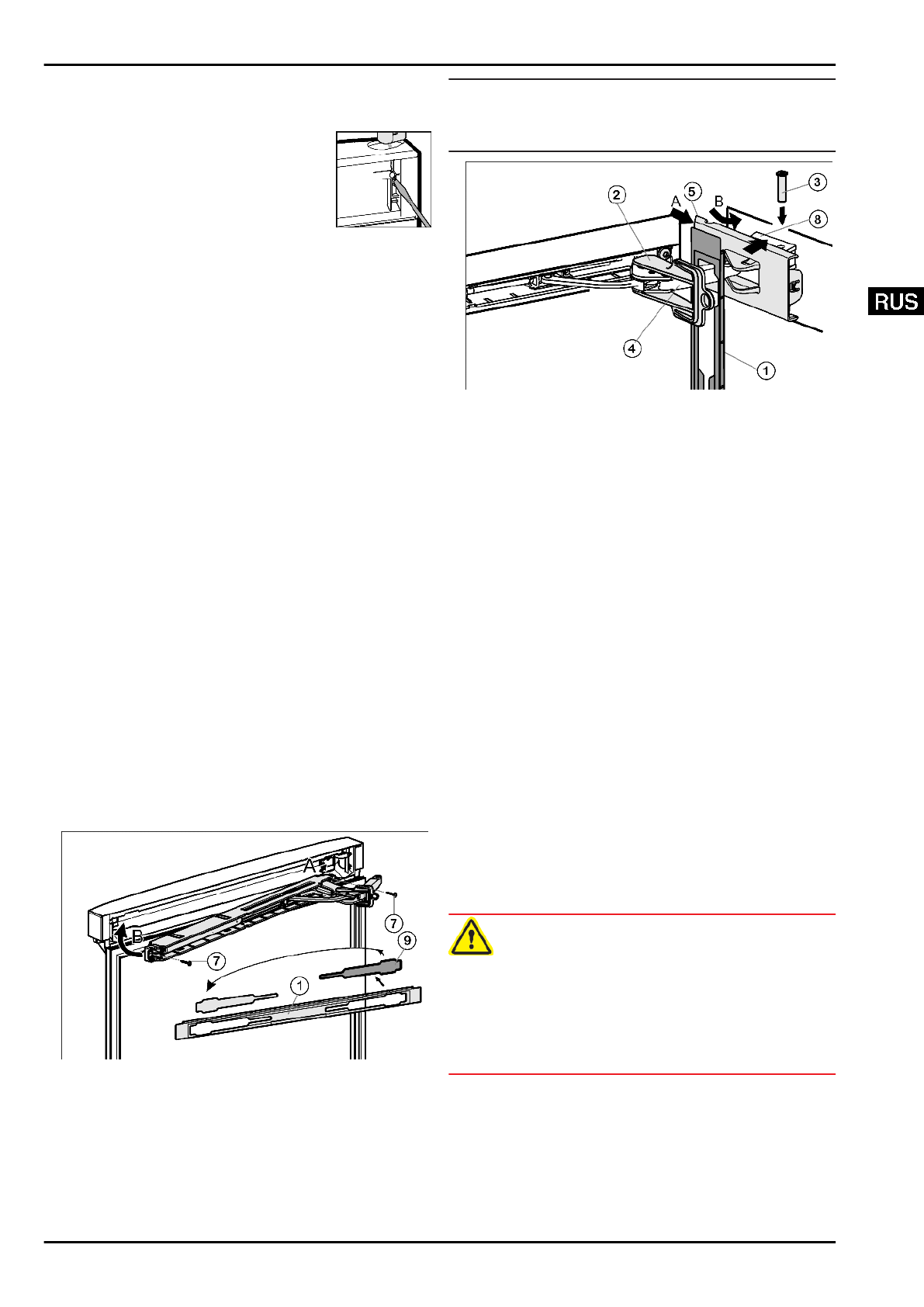

Fig. 22

u

Освободите  крышку

 Fig. 22 (9) из накладки  Fig. 22 (1) и

снова установите её на другой стороне.

u

Зацепите  (А)  и  поверните  (В)  верхний  узел  амортиза-

тора  закрывания  дверцы  шарниром  на  стороне

шарнира.

w

Отверстия  с  левой  и  правой  стороны  должны  нахо-

диться точно друг над другом.

u

Прикрутите  узел  амортизатора  закрывания  двери.  (2

шт. Torx® 15)

 Fig. 22 (7)

Указание

u

Соблюдайте  последовательность.  Сначала  навесьте

накладку  над  амортизирующей  скобой,  после  этого

крышку.

Fig. 23

u

Навесьтенакладку

  Fig.  23  (1)  на  амортизационную

скобу

  Fig.  23  (4)  таким  образом,  чтобы  передние

защелки  показывали  во  внутрь,  а  передняя  сторона

была направлена к устройству.

u

Отодвиньте  (А)крышку

  Fig.  23  (5)  снаружи  и  поверните

(В) через опорную деталь

 Fig. 23 (8).

u

Установите  крышку

  Fig.  23  (5)  и  защелкните  ее  до

первого фиксатора.

w

После  позиционирования  амортизирующей  скобы

отверстия для пальцев расположены друг над другом.

u

Притяните амортизационную скобу

 Fig. 23 (4) к опорной

детали

  Fig.  23  (8)  и  сверху  вставьте  палец  Fig.  23  (4)

таким  образом,  чтобы  квадратная  головка  сидела  в

углублении.

u

Теперь  полностью  защелкните  крышку

  Fig.  23  (5)  на

опорной детали

 Fig. 23 (8).

w

Обратите  внимание  на  правильность  крепления

крышки, чтобы дверца закрывалась безупречно и палец

был зафиксирован.

u

Выкрутите фиксатор

 Fig. 23 (2).

u

Защелкните накладку

 Fig. 23 (1) на дверце.

u

Снаружи  установитекрышку

  Fig.  6  (6)  со  стороны  ручки

с поворотом на 180° и защелкните ее.

4.3.15 Выравнивание дверей

u

При  необходимости  выровняйте  дверцы  через  два

продольных  паза  в  нижнем  опорном  кронштейне

Fig.  15  (55)  и  среднем  опорном  кронштейне  Fig.  13  (42)

параллельно  корпусу  устройства.  Для  этого  выкрутите

средний  винт  на  нижнем  опорном  кронштейне

Fig. 15 (55).

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

Ввод в работу

11
