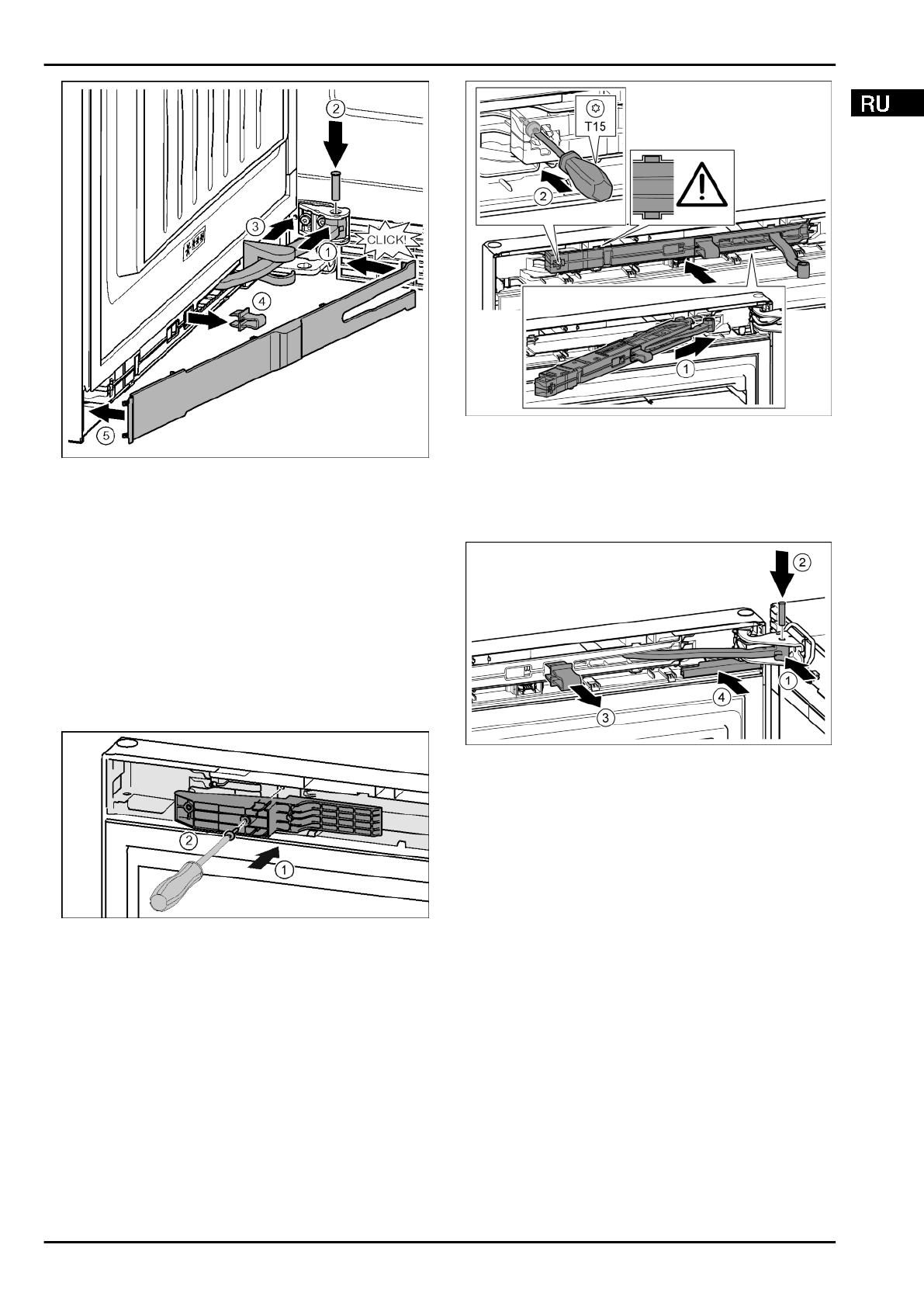

Fig. 45

Дверь открыта на 90°.

u

Повернуть шарнир в навеске.

 Fig. 45 (1)

u

С  помощью  отвертки  Т15  вставить  палец  в  навеску  и

шарнир.  При  этом  следить  за  тем,  чтобы  выступ  фикса-

тора занимал правильное положение в пазу.

 Fig. 45 (2)

u

Переместить  крышку  опорного  кронштейна  вдоль

шарнира и установить над навеской.

 Fig. 45 (3)

u

Снять предохранитель.

 Fig. 45 (4)

u

Установить  накладку  со  стороны  ручки  и  повернуть.

Fig. 45 (5)

w

Накладка зафиксирована.

u

Закрыть нижнюю дверь.

4.3.16  Монтаж верхнего амортизатора

закрывания двери

Fig. 46

*

u

Вставить  деталь  адаптера  в  отверстие  на  стороне

ручки.*

 Fig. 46 (1)

u

Затянуть винты отверткой Т15.*

 Fig. 46 (2)

Fig. 47

u

Вставить узел амортизатора со стороны опорного крон-

штейна в выемку до упора под наклоном.

 Fig. 47 (1)

u

Вставить узел полностью.

w

Узел  размещен  правильно,  если  ребро  узла  амортиза-

тора находится в направляющей в корпусе.

u

Затянуть винт отверткой Т15.

 Fig. 47 (2)

Fig. 48

Дверь открыта на 90°.

u

Повернуть шарнир в опорном кронштейне.

 Fig. 48 (1)

u

Вставить  палец  в  опорный  кронштейн  и  шарнир.  При

этом  следить  за  тем,  чтобы  выступ  фиксатора  занимал

правильное положение в пазу.

 Fig. 48 (2)

u

Снять предохранитель.

 Fig. 48 (3)

u

Надвинуть крышку.

 Fig. 48 (4)

Ввод в работу

* Наличие в зависимости от модели и комплектации
