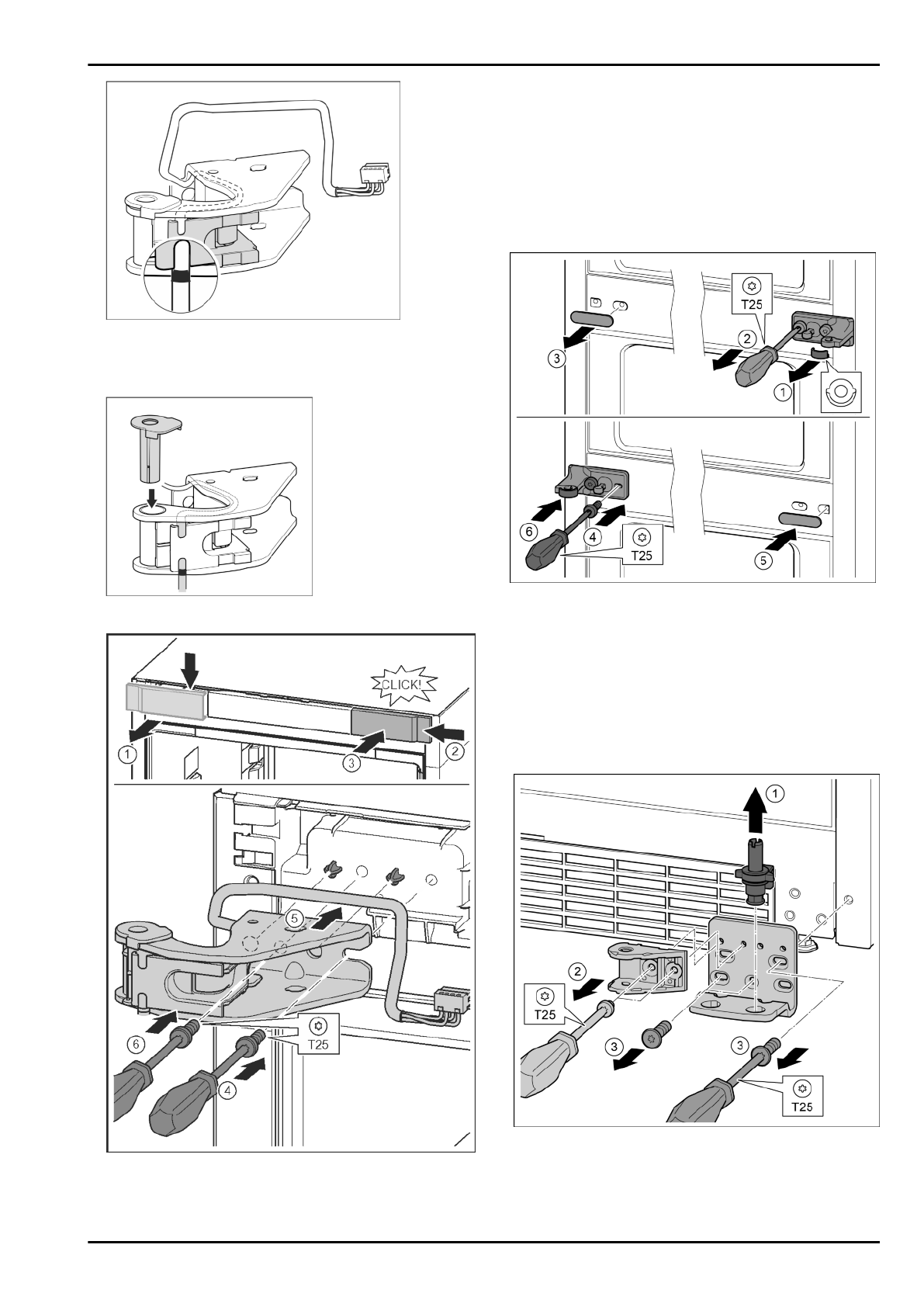

Fig. 30

u

Вставить кабель, перевернув его в обратную сторону.

w

При  этом  черная  маркировка  должна  находиться  на

краю держателя кабеля.

u

Вернуть держатель кабеля в исходное положение.

Fig. 31

u

Установить  и  зафиксировать  опорную  втулку  с  другой

стороны.

Fig. 32

u

Отпустить крышку и снять сбоку.

 Fig. 32 (1)

u

Навесить крышку, повернув ее на 180°, справа с другой

стороны.

 Fig. 32 (2)

u

Крышку зафиксировать.

 Fig. 32 (3)

u

Установить винт отверткой Т25.

 Fig. 32 (4)

u

Установить верхний опорный кронштейн.

 Fig. 32 (5)

w

Цапфы  находятся  в  предусмотренных  резьбовых  отвер-

стиях.

u

Затянуть винт.

 Fig. 32 (4)

u

Вставить и затянуть винт отверткой Т25.

 Fig. 32 (6)

4.3.7  Перестановка средних опорных

деталей

Fig. 33

u

Снять шайбу.

 Fig. 33 (1)

u

Выкрутить винты отверткой Т25.

 Fig. 33 (2)

u

Осторожно снять крышку.

 Fig. 33 (3)

u

Плотно  прикрутить  опорный  кронштейн  с  подкладкой  с

поворотом на 180° с другой стороны.

 Fig. 33 (4)

u

Установить  крышку  с  поворотом  на  180°  с  другой

стороны.

 Fig. 33 (5)

u

Спереди надвинуть шайбу.

 Fig. 33 (6)

4.3.8  Перестановка нижних опорных частей

Fig. 34

u

Опорный  палец  полностью  извлечь  движением  вверх.

Fig. 34 (1)

u

Открутить  винты  отверткой  Т25  и  снять  соедини-

тельный  элемент  амортизатора  закрывания  дверей.

Fig. 34 (2)

Ввод в работу

14

* Наличие в зависимости от модели и комплектации
