4.3.13 Монтаж кабельного разъема

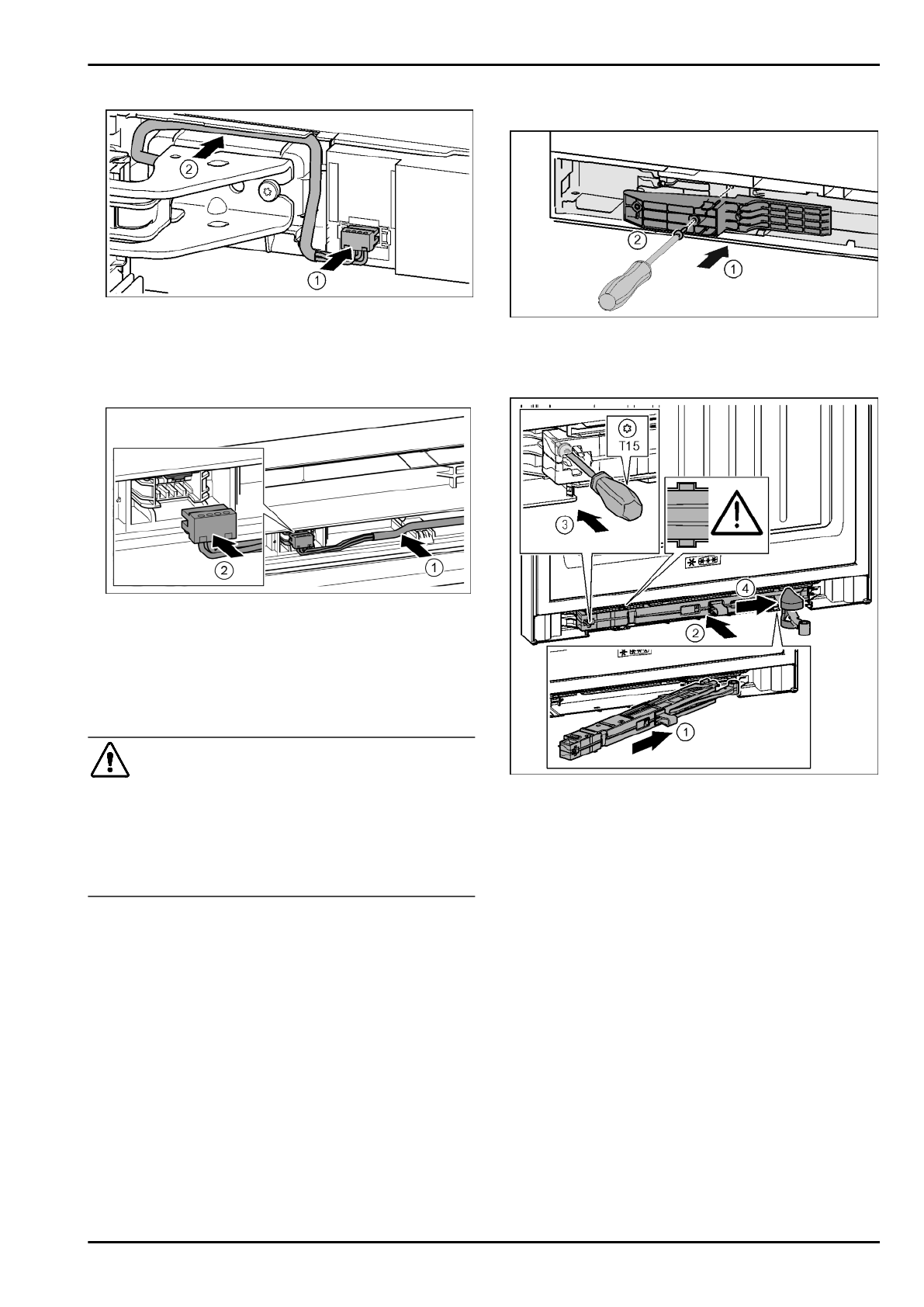

Fig. 42

u

Зафиксировать  штекер  над  верхним  опорным  крон-

штейном  и  осторожно  уложить  жилы  кабеля  в  канал.

Fig. 42 (1)

u

Осторожно  проложить  серый  кабель  в  направляющей

над верхним опорным кронштейном.

 Fig. 42 (2)

Fig. 43

u

Вставить  серый  кабель  в  направляющую  в  верхней

двери.

 Fig. 43 (1)

u

Зафиксировать штекер.

 Fig. 43 (2)

u

Остальную  часть  кабеля  при  необходимости  уложить  в

направляющей в виде петли.

4.3.14 Выравнивание дверей

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

u

При необходимости, выставить дверь посредством двух

продольных отверстий в нижнем опорном кронштейне и

среднем  опорном  кронштейне,  выравнивая  относи-

тельно  корпуса  устройства.  Для  этого  выкрутить

средний  винт  в  нижнем  опорном  кронштейне  с

помощью  прилагаемой  к  Т25  насадки.  Оставшиеся

винты  немного  отпустить  с  помощью  насадки  к  Т25  или

отверткой  Т25  и  выровнять  посредством  продольных

отверстий.  В  среднем  опорном  кронштейне  отпустить

винты  с  помощью  насадки  к  Т25  и  выровнять  средний

опорный  кронштейн  посредством  продольных  отвер-

стий.

u

Подпереть  дверь:  с  помощью  рожкового  ключа  SW10

выворачивать  установочную  опору  на  нижнем  опорном

кронштейне  до  тех  пор,  пока  она  не  будет  опираться  на

пол, затем повернуть еще на 90°.

4.3.15 Монтаж нижнего амортизатора закры-

вания двери

Fig. 44

*

u

Вставить  деталь  адаптера  в  отверстие  на  стороне

ручки.*

 Fig. 44 (1)

u

Затянуть винты отверткой Т15.*

 Fig. 44 (2)

Fig. 45

u

Вставить узел амортизатора со стороны опорного крон-

штейна в выемку до упора под наклоном.

 Fig. 45 (1)

u

Полностью  вставить  узел  амортизатора  в  выемку.

Fig. 45 (2)

w

Узел  размещен  правильно,  если  ребро  узла  амортиза-

тора находится в направляющей.

u

Затянуть винт отверткой Т15.

 Fig. 45 (3)

u

Переместить крышку над шарниром.

 Fig. 45 (4)

Ввод в работу
