Liebherr CBNes 5778 - Инструкция по эксплуатации - Страница 11

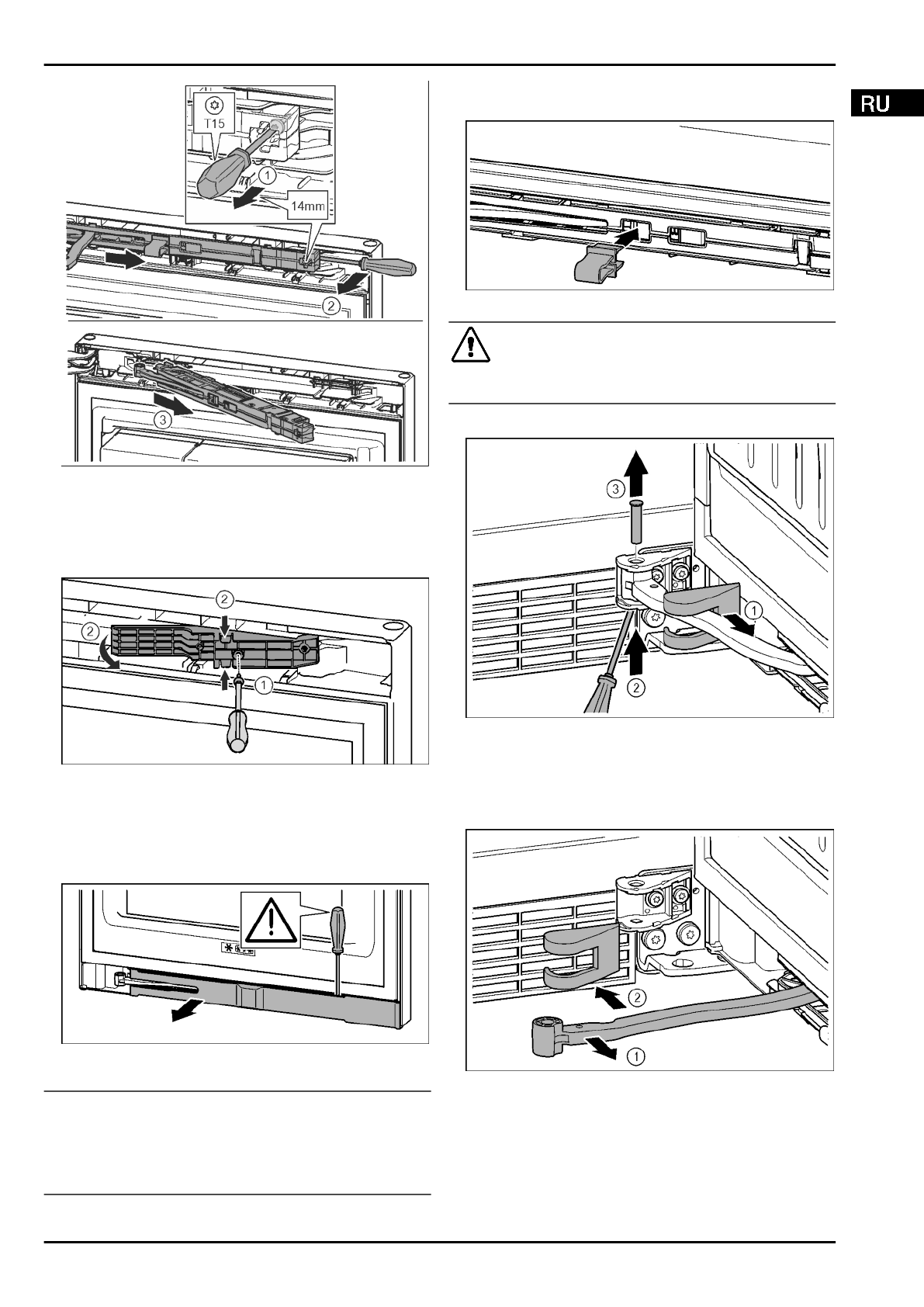

Fig. 15

u

Ослабить  винт  на  узле  амортизатора  с  помощью

отвертки Т15 примерно на 14 мм.

 Fig. 15 (1)

u

Отверткой  со  стороны  ручки  переместиться  за  узел

амортизатора и повернуть вперед.

 Fig. 15 (2)

u

Извлечь узел амортизатора.

 Fig. 15 (3)

Fig. 16

*

u

Отпустить винты отверткой Т15.*

 Fig. 16 (1)

u

Извлечь деталь адаптера.*

 Fig. 16 (2)

4.3.2 Снятие нижнего амортизатора закры-

вания двери

Fig. 17

u

Открыть нижнюю дверь.

ВНИМАНИЕ

Опасность повреждения!

Если  повреждено  уплотнение  дверцы,  то  она,  возможно,

закрывается  неправильно,  что  становится  причиной  недо-

статочного охлаждения.

u

Не повредите уплотнение дверцы отвёрткой!

u

Шлицевой  отверткой  вывести  накладку  из  зацепления

и отвести в сторону.

Fig. 18

ОСТОРОЖНО

Опасность защемления складывающимся шарниром!

u

Зафиксировать предохранитель.

u

Зафиксировать предохранитель в отверстии.

Fig. 19

u

Снять  крышку  опорного  кронштейна  и  переместить

вдоль шарнира.

 Fig. 19 (1)

u

Рукой или отверткой приподнять палец снизу.

 Fig. 19 (2)

u

Вставить  отвертку  под  головку  пальца  и  вытащить  его.

Fig. 19 (3)

Fig. 20

u

Повернуть шарнир в направлении двери.

 Fig. 20 (1)

u

Снять крышку опорного кронштейна.

 Fig. 20 (2)

Ввод в работу

* Наличие в зависимости от модели и комплектации

11
