Извлечь  направляющее  гнездо:  нажать  накладку

шлицевой  отверткой  и  одновременно  переместить  ее

шлицевой  отверткой  под  направляющее  гнездо.

Fig. 37 (1, 2)

u

Прилагаемое  при  поставке  направляющее  гнездо  вста-

вить на другой стороне корпуса.

 Fig. 37 (3)

u

Верхняя сторона двери смотрит вверх: повернуть дверь.

4.3.10 Перестановка ручек

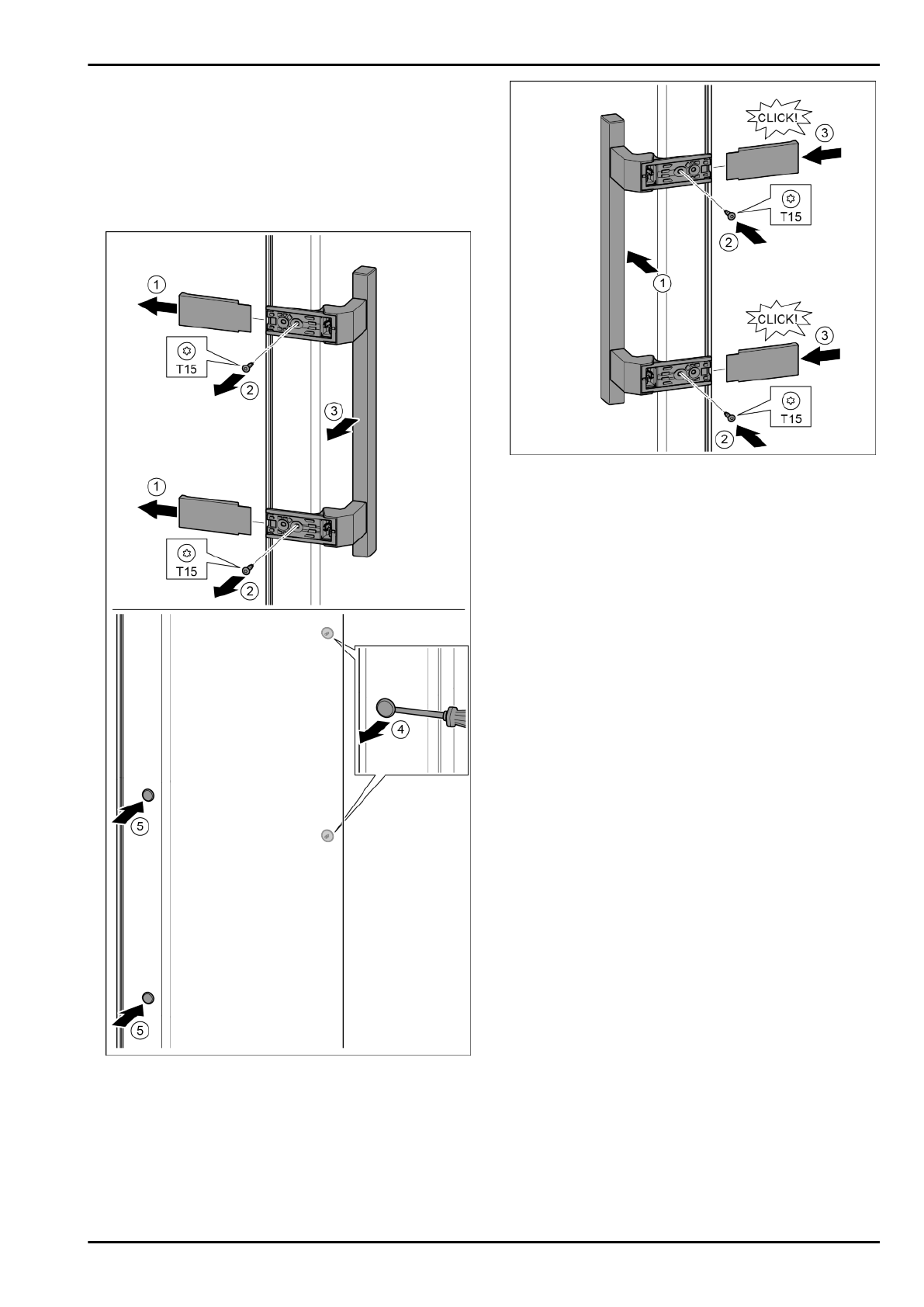

Fig. 38

u

Снять крышку.

 Fig. 38 (1)

u

Выкрутить винты отверткой Т15.

 Fig. 38 (2)

u

Снять ручку.

 Fig. 38 (3)

u

Осторожно  приподнять  шлицевой  отверткой  боковые

заглушки и вынуть их.

 Fig. 38 (4)

u

Заглушки снова вставить с другой стороны.

 Fig. 38 (5)

Fig. 39

u

Установить  ручку  на  противоположной  стороне.

Fig. 39 (1)

w

Отверстия  под  винты  должны  находиться  точно  друг

над другом.

u

Затянуть винты отверткой Т15.

 Fig. 39 (2)

u

Установить крышки сбоку и надвинуть.

 Fig. 39 (3)

w

Следить за правильной фиксацией.
