u

Извлечь  направляющее  гнездо:  нажать  накладку

шлицевой  отверткой  и  одновременно  переместить  ее

шлицевой  отверткой  под  направляющее  гнездо.

Fig. 35 (1, 2)

u

Прилагаемое  при  поставке  направляющее  гнездо  вста-

вить на другой стороне корпуса.

 Fig. 35 (3)

u

Верхняя сторона двери смотрит вверх: повернуть дверь.

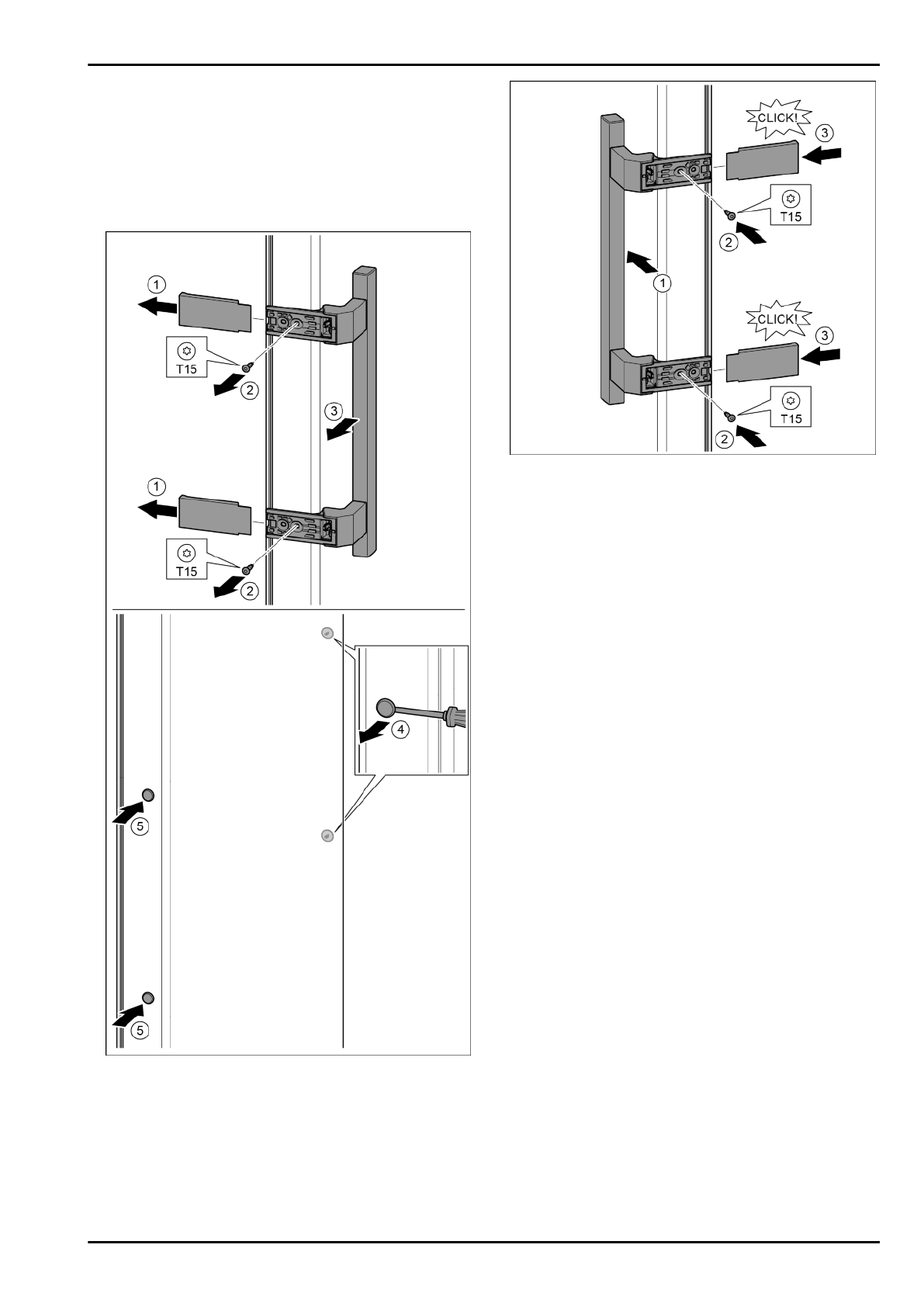

4.3.10 Перестановка ручек

Fig. 36

u

Снять крышку.

 Fig. 36 (1)

u

Выкрутить винты отверткой Т15.

 Fig. 36 (2)

u

Снять ручку.

 Fig. 36 (3)

u

Осторожно  приподнять  шлицевой  отверткой  боковые

заглушки и вынуть их.

 Fig. 36 (4)

u

Заглушки снова вставить с другой стороны.

 Fig. 36 (5)

Fig. 37

u

Установить  ручку  на  противоположной  стороне.

Fig. 37 (1)

w

Отверстия  под  винты  должны  находиться  точно  друг

над другом.

u

Затянуть винты отверткой Т15.

 Fig. 37 (2)

u

Установить крышки сбоку и надвинуть.

 Fig. 37 (3)

w

Следить за правильной фиксацией.

Ввод в работу

16

* Наличие в зависимости от модели и комплектации
