Оба винта выкрутить отверткой Т25.

u

Приподнять и убрать опорный кронштейн и кабель.

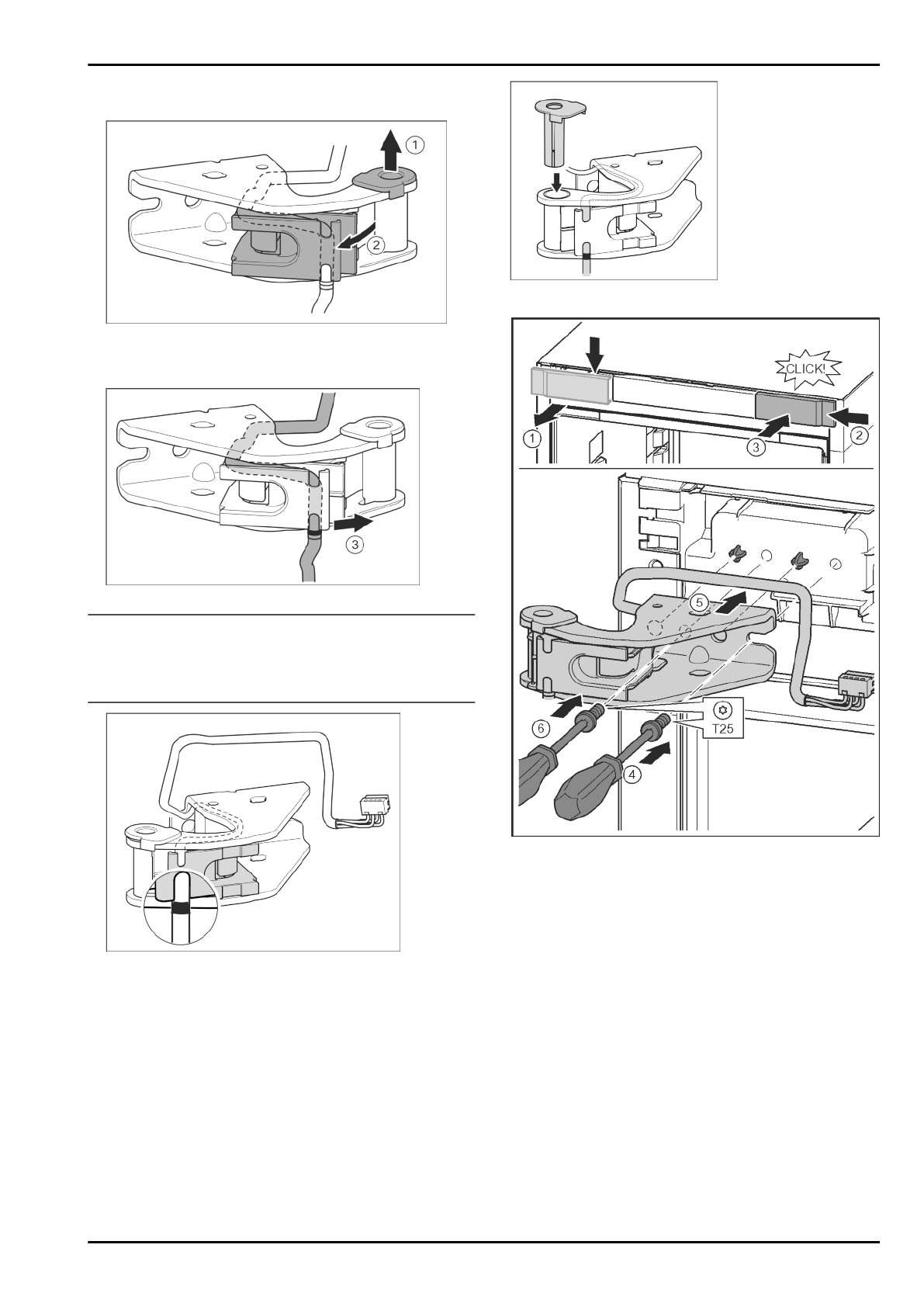

Fig. 27

u

Опорную втулку вывести из направляющей.

 Fig. 27 (1)

u

Отвести в сторону держатель кабеля.

 Fig. 27 (2)

Fig. 28

u

Высвободить кабель из направляющей.

 Fig. 28 (3)

ВНИМАНИЕ

Сдавливание кабеля

u

При  прокладке  кабеля  следите  за  маркировкой.  В

держателе  кабеля  прокладывается  более  короткий

конец кабеля, начиная с маркировки.

Fig. 29

u

Вставить кабель, перевернув его в обратную сторону.

w

При  этом  черная  маркировка  должна  находиться  на

краю держателя кабеля.

u

Вернуть держатель кабеля в исходное положение.

Fig. 30

u

Установить  и  зафиксировать  опорную  втулку  с  другой

стороны.

Fig. 31

u

Отпустить крышку и снять сбоку.

 Fig. 31 (1)

u

Навесить крышку, повернув ее на 180°, справа с другой

стороны.

 Fig. 31 (2)

u

Крышку зафиксировать.

 Fig. 31 (3)

u

Установить винт отверткой Т25.

 Fig. 31 (4)

u

Установить верхний опорный кронштейн.

 Fig. 31 (5)

w

Цапфы  находятся  в  предусмотренных  резьбовых  отвер-

стиях.

u

Затянуть винт.

 Fig. 31 (4)

u

Вставить и затянуть винт отверткой Т25.

 Fig. 31 (6)
