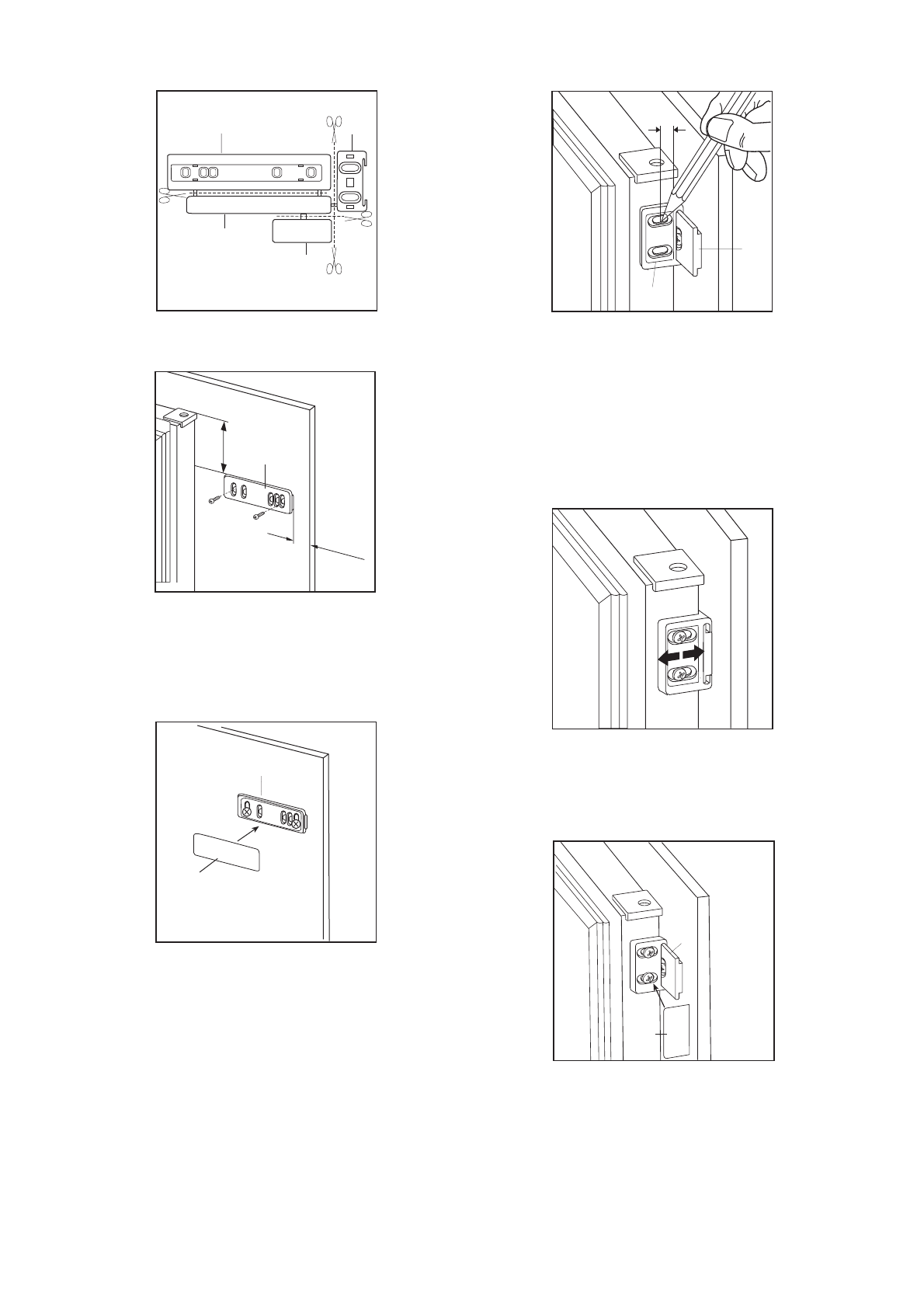

Skilj på delarna A, B, C och D enligt figuren.

5.

Placera styrplattan (A) på köksluckans insida (uppe

och nere) i den höjd som beskrivs enligt figuren

och markera för de yttre hålen. Efter att hålen har

gjorts skruvar du fast styrplattan med de

medlevererade skruvarna.

6.

Tryck fast det lilla skyddet (C) på styrplattan (A) så

att du hör ett klick.

PR266

A

B

C

D

20mm

A

50mm

PR166

7.

Öppna kylskåpsdörren och köksluckan ungefär

90°. Stick in vinkelbeslaget (B) i styrplattan (A).

Håll samman kylskåpsdörren och köksluckan och

markera hålen enligt figuren. Ta bort

vinkelbeslagen och borra hål med Ø 2 mm borr, 8

mm från dörrens ytterkant. Sätt tillbaka

vinkelbeslaget ovanför styrplattan och skruva fast

med de medlevererade skruvarna.

8.

För eventuell inpassning av köksluckan använder

du dig av spelrummet i skruvhålen.

När dessa moment har slutförts är det nödvändigt

att kontrollera att kylskåpsdörren stänger ordentligt.

P R 3 3 / 2

C

A

8mm

PR167

A

B

PR168

PR167/1

D

B

9.

Tryck fast det lilla skyddet (D) på styrplattan (B) så

att du hör ett klick.
