S.I.006

30

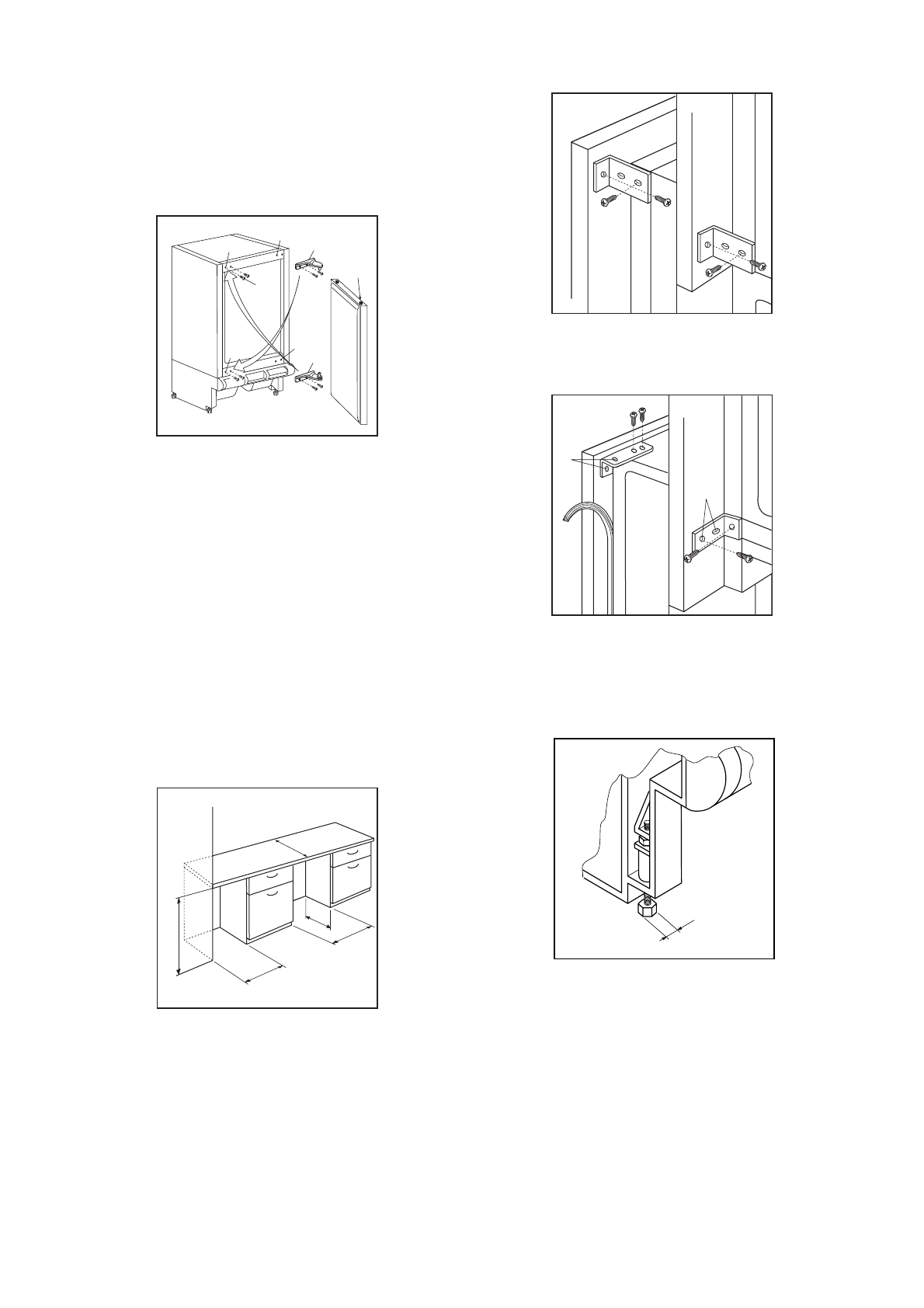

Instruktion för dörromhängning

Innan nedanstående utföres, tag ur stickkontakten ur

vägguttaget, och gör enligt följande:

1.

Ta bort det övre gångjärnet (1). Var försiktig så att

du inte tappar dörren.

2.

Ta bort det nedre gångjärnet (2).

3.

Ta ur pluggarna (3) ur hålen (F) och sätt in dem i

hålen (F

1

) på den motsatta sidan.

4.

Montera det övre gångjärnet nedtill på den motsatta

sidan (läge A).

5.

Montera dörren på gångjärnets (1) stift i läge A.

6.

För in det omonterade nedre gångjärnets (2) stift i

dörrens övre hål (G) och fäst sedan gångjärnet

upptill i läge B.

S.I.003

F

F

B

A

F

3

1

2

G

1

F1

Inbyggnad av skåpet under en
arbetsbänk

Inbyggnadsöppningens

mått ska överensstämma

med vad som anges i fig.

Skåpet kan byggas in mellan två enheter (fig. -a) eller

som en avslutningsenhet (fig. -b).

S.I.004

600

550

600

600

820 - 870

 b

a

D326

SUPER.

INFER.

UPPTILL

NEDTILL

1.

Fäst sidpanelen till skåpets baksida med hjälp av

fästkonsollerna (fig.).

2.

Fäst skåpet

i arbetsbänken eller sidorna.

Montera sedan tätningslisten mellan kylskåpet och

det angränsande skåpet med hjälp av

fästkonsollerna (E) (fig.).

3.

Skåpet är

försett med justerbara stödfötter som

sitter på de fyra bottenhörnen. För att anpassa

skåpet till inbyggnadsöppningens höjd (max. 870

mm) ska du skruva fötterna inåt eller utåt (fig.).

D319

E

E

SUPER.

INFER.

UPPTILL

NEDTILL
