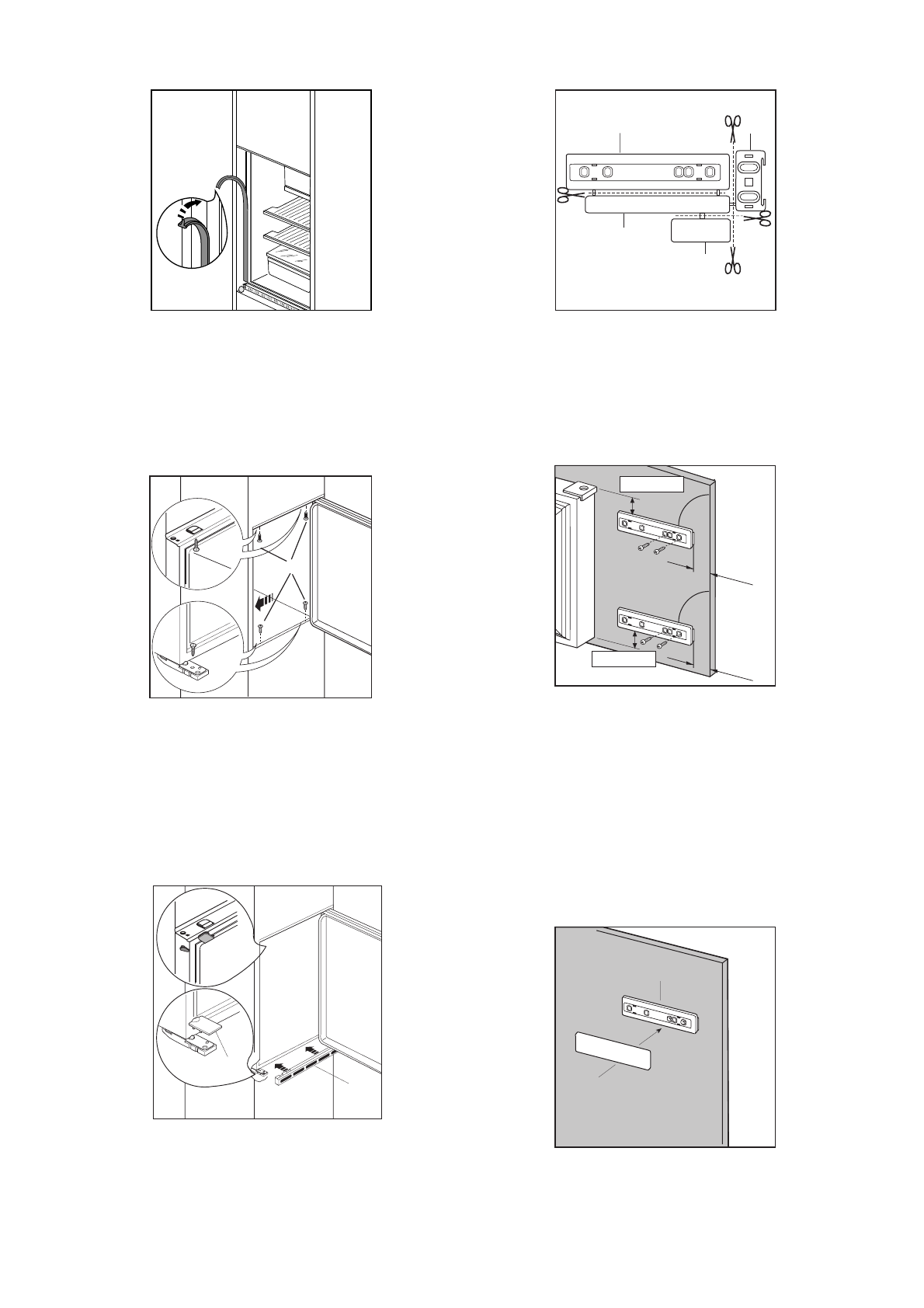

3.

П р и б л и з и т ь   п р и б о р   к   б о ко в и н е   м е б е л и ,
противоположной петлям. Закрепить прибор
имеющимися 4 винтами

(I).

B

E

C

D

4.

Установить вентиляционную решётку

(B) и

накладку петли (E), защёлкнув их.
Вставить крышки (C-D) в отверстия петель.

2.

Установить, прилагая усилие, декоративную
ленту между прибором и мебелью.

6.

П р и л ож и т е   н а п ра в л я ю щ у ю   н а   в н у т р е н н ю ю
с т о р о н у   д в е р и   ш к а ф а ,   с в е р х у   и   с н и з у,   к а к
показано на рисунке, и отметьте положение
к ра й н и х   о т в е р с т и й .   П од го т о в и в   о т в е р с т и я ,
у с та н о в и т е   н а п р а в л я ю щ у ю   п р и   п о м о щ и
входящих в комплект винтов.

7.

У с та н о в и т е   и   з а щ е л к н и т е   к р ы ш к у   (

H c )   н а

направляющей (Ha).

PR266

Ha

Hb

Hc

Hd

5.

Oтделите детали

Ha, Hb, Hc, Hd, как показано

на рисунке.

21 mm

21 mm

ca. 50 mm

90

°

90

°

ca. 50 mm

PR33

Hc

Ha
