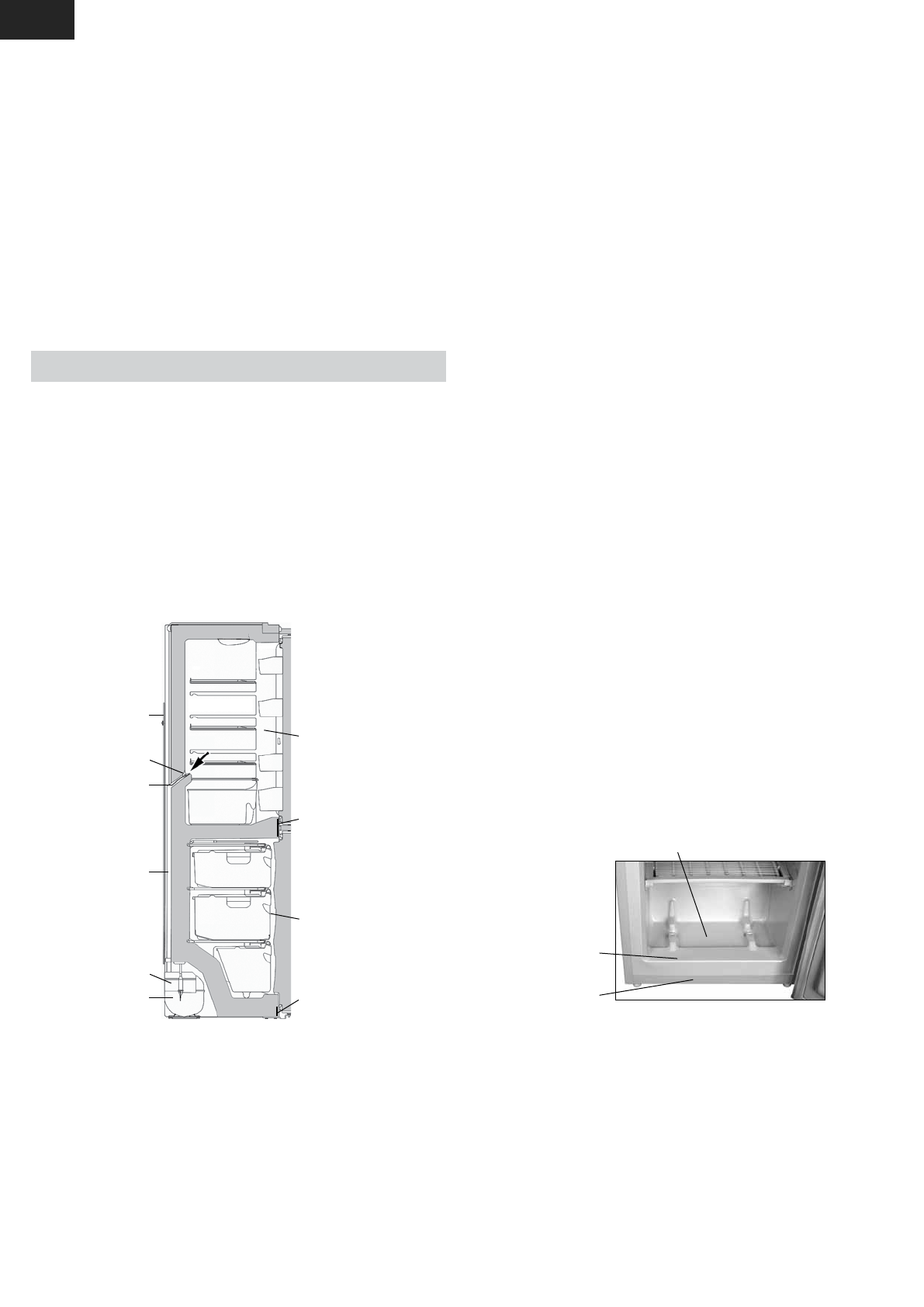

Рисунок 11 — Сбор талой воды из МО

зона стекания талой воды в МО

планка передняя

шкаф внутренний МО

Рисунок 10 — Схема слива талой воды

ерш

лоток

трубка

сосуд

конденсатор

компрессор

шкаф
внутренний ХО

поперечина

планка передняя

шкаф
внутренний МО

вНИМАНИЕ!  Направляющая  должна  быть  установлена

под углом 90

0

 к краю двери.

3.3.2

Соединить двери холодильника и мебели: ослабить кре-

пление уголка, ввести его в зацепление с направляющей. Смещая
уголок в направлении к двери мебели, следует обеспечить зазор
(2±1) мм между направляющей и дверью холодильника в соот-
ветствии с рисунком 9, чтобы исключить трение направляющей о
дверь холодильника. Завернуть винт крепления уголка до упора.

вНИМАНИЕ! Уголок с наконечником не должен выступать

за боковой край направляющей при закрытой двери мебели.

3.3.3

 Крепление уголка и направляющей на нижнюю часть две-

ри ХО производится в соответствии с рисунками 8, 9 в зеркальном
отображении.

3.3.4

 После соединения дверей необходимо отрегулировать

дверь мебели, чтобы она в закрытом положении не касалась стенки
мебели  со  стороны  открывания  и  была  на  расстоянии  не  менее
1 мм от нее. Зазор обеспечить смещением уголка в направлении
к двери мебели.

4   Э К С П Л УА Т А ц И Я   Х О Л О Д И Л Ь Н И К А

4.1 ПЕРвОЕ вКЛюЧЕНИЕ

4.1.1

  Подключить холодильник к электрической сети: вставить

вилку шнура питания в розетку.

Открыть  дверь  ХО.  При  первом  вк лючении  рекомендуется

установить метку ручки на деление “2“ или “3“ в соответствии с
рисунком 3. Закрыть дверь ХО.

Произвести при необходимости регулировку температуры с

помощью ручки. Если после регулировки или изменений условий
эксплуатации компрессор начал работать непрерывно, необхо-
димо плавно повернуть ручку в сторону уменьшения цифровых
делений до щелчка терморегулятора. После регулировки темпе-
ратура в холодильнике поддерживается автоматически.

4.2 СИСТЕМА АвТОМАТИЧЕСКОгО ОТТАИвАНИЯ ХО

4.2.1

 В ХО используется автоматическая система оттаивания.

Иней, появляющийся на задней стенке ХО, тает в цикле оттаива-
ния при отключении компрессора и превращается в капли воды.
Капли талой воды стекают в лоток, через отверстие в нем по трубке
попадают в сосуд на компрессоре в соответствии с рисунком 10 и
испаряются. В отверстие лотка установлен ерш, предназначенный
для устранения засорения системы слива.

В некоторых случаях иней может остаться на задней стенке ХО

после включения компрессора, что не является неисправностью.
Иней растает в последующих циклах оттаивания, предусмотренных
в работе холодильника.

4.2.2

Необходимо регулярно (не реже одного раза в 3 месяца)

следить за чистотой лотка и проверять отсутствие воды в лотке.

Наличие воды в лотке указывает на засорение системы слива.

Для устранения засорения следует прочистить ершом отверстие в
лотке, чтобы вода без препятствий стекала в сосуд, вымыть ерш и
установить в соответствии с рисунком 10.

ЗАПРЕЩАЕТСЯ

  эксплуатировать  холодильник  с  засоренной

системой слива.

4.3 РАЗМОРАжИвАНИЕ И УбОРКА МО

4.3.1

 При размораживании МО талую воду следует удалять из

зоны стекания в соответствии с рисунком 11 легковпитывающим
влагу материалом по мере оттаивания снегового покрова, а затем
вымыть отделение и вытереть насухо.

вНИМАНИЕ! Не допускайте вытекания талой воды из МО

при размораживании и уборке, так как вода, попадая в ме-

сто  прилегания  планки  передней  к  шкафу  внутреннему  МО

в соответствии с рисунками 10, 11, может вызвать коррозию

наружного шкафа холодильника и элементов холодильного

агрегата,  нарушить  теплоизоляцию,  привести  к  выходу  из

строя шкафа холодильника.

4.4 ОТКЛюЧЕНИЕ ХОЛОДИЛЬНИКА

4.4.1

  Для  отключения  холодильника  следует  вынуть  вилку

шнура питания из розетки.
