3

RUS

Рисунок 7 — Установка козырька

козырек

части  открытой  двери  мебели.  Размер  С  в  соответствии  с  рисун-
ком 8  должен  быть  равным  толщине  стенки  мебельного  шкафа
плюс 20 мм.  Размер  В  определяется  соединением  уголка 7  с  на-
правляющей 9 в соответствии с рисунками 8, 9. Смещая направля-
ющую по вертикали (предварительно ослабив винты крепления),
следует обеспечить зазор (2±1) мм между направляющей и на-
конечником уголка в соответствии с рисунком 9 для исключения
заклинивания  дверей  при  совместном  открывании.  Завернуть
винты крепления направляющей до упора.

3.1.4

  Профиль  декоративный  5  в

соответствии  с  рисунком 8  приклеить,
сняв  защитную  прокладку  липкого  слоя,
на  боковую  поверхность  холодильника
со  стороны  открывания  двери.  При  не-
обходимости профиль следует укоротить
по высоте мебели.

3.2  УСТАНОвКА  И  вСТРАИвАНИЕ

ХОЛОДИЛЬНИКА в МЕбЕЛЬ

3.2.1

  Установить  холодильник  в  ме-

бель через проем.

вНИМАНИЕ! При задвигании холо-

дильника в мебель не защемите шнур

питания.

Проверить  правильность  установки

козырька:  козырек  должен  плотно  при-
легать к шкафу мебели.

3.2.2

Для  крепления  холодильника

к  мебели  используются  соединительные
детали из комплекта монтажных частей в
соответствии с рисунком 2.

3.2.3

  Установить  кронштейны 4  в  со-

ответствии с рисунком 8, предварительно
вынув  декоративные  заглушки  из  отвер-
стий холодильника. Закрепить кронштейны
двумя винтами 3.

3 . 2 . 4

  Уста н о в и т ь   к р о н ш те й н ы   6 ,

предварительно  сняв  декоративную  накладку с  холодильника  и
открутив  правый  винт,  чтобы  задвинуть  под  данный  винт  в  на-
правлении стрелки кронштейн 6. Затем винт завернуть до упора.
Установить декоративную накладку.

вНИМАНИЕ! Расстояние от шкафа холодильника до вы-

ступа  козырька  в  соответствии  с  рисунком  9  должно  быть

выдержано по всей высоте холодильника. Для обеспечения

плотного закрывания двери холодильника данное расстоя-

ние должно быть 63 мм.

3.2.5

 Придвинуть холодильник к боковой стенке шкафа мебе-

ли, чтобы профиль декоративный плотно прилегал к ней.

Для  крепления  холодильника  к  боковой  стенке  мебели  (со

стороны открывания двери) следует прикрепить винтом 2 в гори-
зонтальном направлении каждый из кронштейнов 4 в соответствии
с рисунком 8 и прикрыть кронштейн крышкой.

3.2.6

Для крепления холодильника к противоположной стенке

шкафа  необходимо  зафиксировать  каждый  из  кронштейнов 6
винтом  2  к  мебели.  Горизонтальное  положение  кронштейнов 6
регулируется ослаблением их крепежа в соответствии с 3.2.4.

3.2.7

 Закрепить холодильник ко дну шкафа мебели: завернуть

винты 2 в кронштейны 1 в соответствии с рисунком 8.

3.3  СОЕДИНЕНИЕ  ДвЕРЕй  ХОЛОДИЛЬНИКА  С  ДвЕРЯМИ

МЕбЕЛЬНОгО шКАфА

3.3.1

Крепление дверей холодильника и мебели между собой

производится деталями комплекта монтажных частей.

Для  крепления  двери  холодильника  к  двери  мебели  в  соот-

ветствии с рисунком 8 необходимо:

—  надеть  наконечник  8  на  уголок  7,  установить  уголок  на

отверстие  в  торце  двери  холодильника,  предварительно  вынув
декоративную заглушку (при наличии). Закрепить уголок винтом 2;

—  закрепить  двумя  винтами  2  направляющую  9  на  верхней

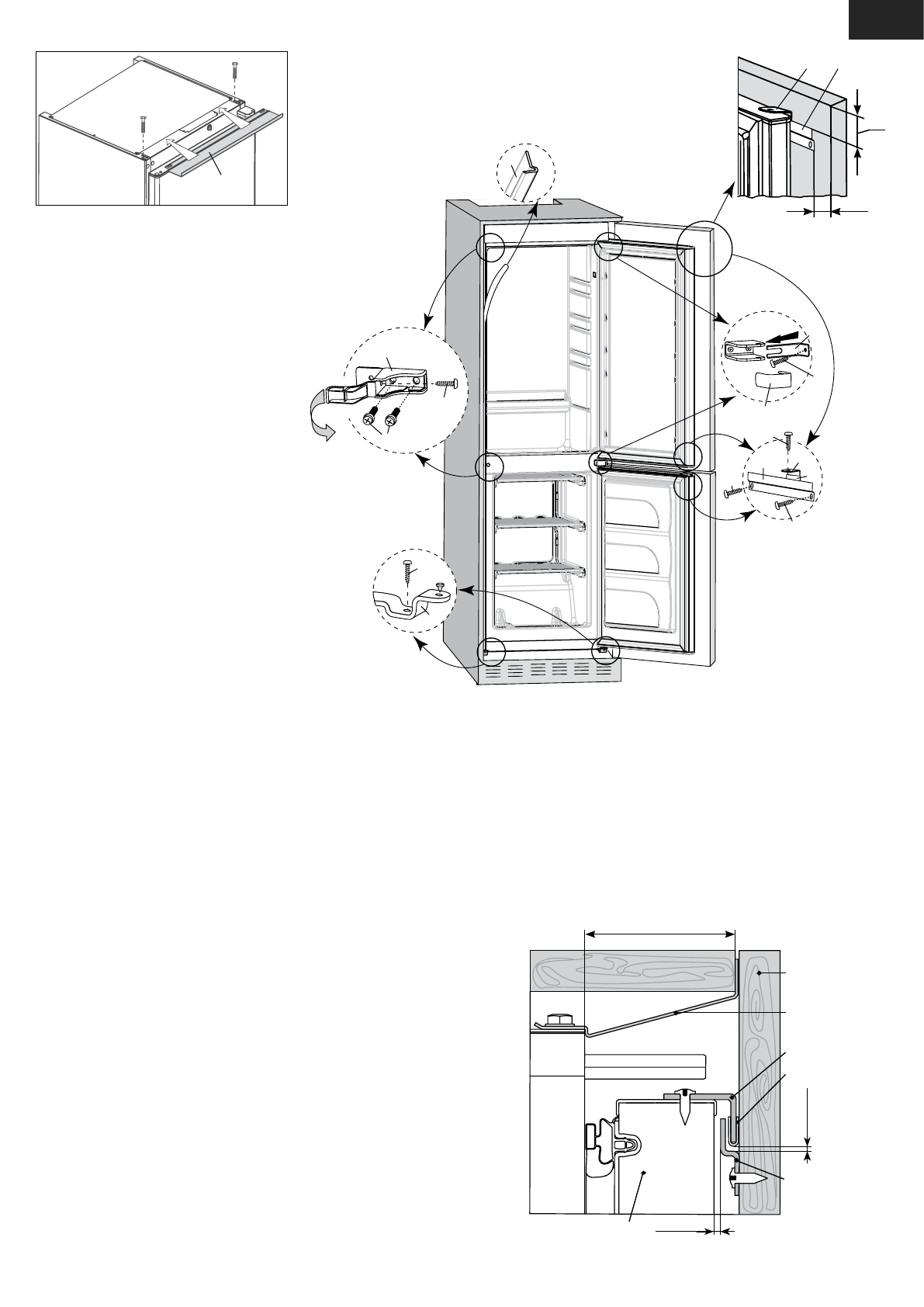

Рисунок 8 — Схема крепления холодильника к мебели

5

4

2

2

2

2

2

накладка

6

7

9

8

1

С

В

7

9

3

2

Рисунок 9 — Схема крепления дверей холодильника и мебели

направляющая

уголок

козырек

наконечник

дверь холодильника

дверь мебели

(2±1)мм

( 2±1

)мм

63 мм
