2

RUS

1.5

Органом  регулировки  температуры  в  холодильнике  в

соответствии  с  рисунком  3  является

ручка  терморегулятора

,

которая  расположена  над  ХО.  Ручка  поворачивается  по  часовой
стрелке и против нее и устанавливается меткой на выбранное де-
ление. Деление “1” соответствует наиболее высокой температуре
(наименьшее охлаждение) в отделении, деление “4” — наиболее
низкой (наибольшее охлаждение).

1.6

Для  извлечения  из  ХО  сосуда  для  овощей  или  фруктов

(дверь  холодильника  открывается  не  более  чем  на  90

0

)  в  соот-

ветствии с рисунком 4 следует:

— сосуд выдвинуть на себя до упора в открытую дверь ХО;
—  повернуть  его  в  сторону  открывания  двери  и  достать  из

холодильника.

1.7

Корзины МО имеют ручку на передней панели для удоб-

ства при загрузке и выгрузке продуктов, а также ручки на боковых
поверхностях  (кроме  нижней  корзины)  для  перемещения  вне
холодильника в соответствии с рисунком 5.

2   П О Д г О Т О в К А   М Е б Е Л И   К   в С Т Р А И в А Н И ю

Х О Л О Д И Л Ь Н И К А

2.1

  Рекомендуемый  вариант  мебели  для  встраивания  холо-

дильника указан на рисунке 6 (размеры даны в миллиметрах).

2.2

 В мебели, предназначенной для встраивания холодильни-

ка, должны быть предусмотрены проемы для воздушных каналов,
которые необходимо регулярно очищать от пыли.

В проем на нижней лицевой панели мебельного шкафа реко-

мендуется установить декоративную решетку.

вНИМАНИЕ!  Минимальная  площадь  (S

min

)  воздушных

каналов  и  отверстий  декоративной  решетки  должна  быть

не  менее  200  см

2

,  а  глубина  проема  А  —  не  менее  50 мм  в

соответствии с рисунком 6.

ЗАПРЕЩАЕТСЯ

  закрывать,  заставлять  чем-либо  воздушные

каналы или отверстия декоративной решетки.

2.3

  Перед  встраиванием  холодильника  следует  произвести

тщательное  выравнивание  поверхностей  мебельного  шкафа  с
помощью  уровня.  Положение  дверей  отрегулировать  дверными
петлями. Все углы между поверхностями мебельного шкафа долж-
ны составлять 90

0

.

2.4

 Мебель, в которую встраивается холодильник, должна на-

ходиться на расстоянии не менее 50 см от нагревательных прибо-

ров (газовых и электрических плит, печей и радиаторов отопления)
и быть недоступной для прямых солнечных лучей.

3   У С Т А Н О в К А   И   в С Т Р А И в А Н И Е

Х О Л О Д И Л Ь Н И К А   в   М Е б Е Л Ь

3.1 ПОДгОТОвКА ХОЛОДИЛЬНИКА К УСТАНОвКЕ

3.1.1

  Освободить  холодильник  и  комплектующие  от  упа-

ковочных  материалов  (полиэтиленовых  пакетов,  липких  лент,
вспененных транспортировочных прокладок).

вНИМАНИЕ!  Козырек  из  комплекта  монтажных  частей

необходимо  достать  из  пенополистирольного  дна  упаковки

холодильника.

3.1.2

  Перед  установкой  в  мебель  следует  определить  сторо-

ну  открывания  дверей  холодильника.  Двери  отделений  можно
перенавесить  на  правостороннее  открывание.  Чтобы  исключить
поломку  пластмассовых  деталей,  перенавеску  дверей  должен
выполнять только механик сервисной службы.

3.1.3

  Перед  установкой  холодильника  в  мебель  установить

козырек (из комплекта монтажных частей) на крышу холодильника:

— вывернуть два болта в соответствии с рисунком 7, установить

козырек и зафиксировать его двумя болтами по краям;

— сместить козырек в сторону открывания двери, чтобы он плот-

но прилегал к стенке мебельного шкафа, и завернуть болты.

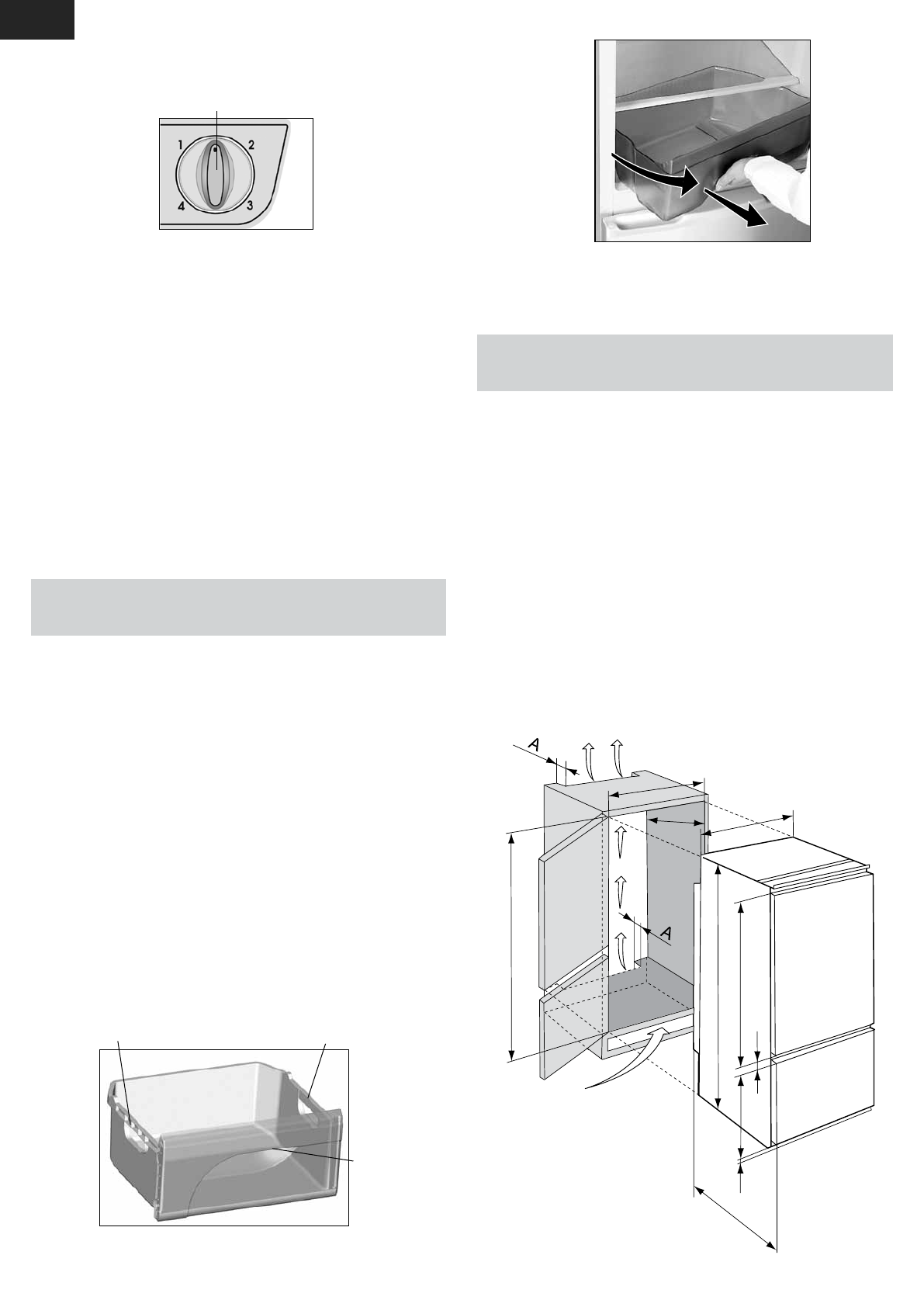

Рисунок 6 — Схема установки холодильника в мебель

560

+10

1785

+10

min

min

min

570

540

1780

920

30

748

29

560

S

S

Рисунок 4 — Извлечение сосуда из ХО

ручка

ручка

ручка

Рисунок 5 — Корзина

Рисунок 3 — Регулировка температуры

ручка терморегулятора
