Генератор бензиновый

|

  |

16

17

го  тока  напряжением  12  В.  Состоит  из  рамы,

на  которую  смонтированы  двигатель  внутрен

-

него  сгорания  (далее  –  ДВС),  топливный  бак,

генератор,  системы  питания  и  управления  ДВС

и передняя панель.
Двигатель  внутреннего  сгорания  –  одноцилинд-

ровый,  четырехтактный,  бензиновый,  карбю

-

раторный,  с  раздельными  системами  питания

и  смазки.  Оснащен  системой  поддержания  пос-

тоянной  частоты  вращения  (центробежный  регу

-

лятор),  необходимой  для  обеспечения  качества

электрической энергии (частоты тока). Коленчатый

вал,  приводимый  во  вращение  возвратно-посту

-

пательным  движением  поршня,  передает  крутя

-

щий момент на вал генератора. Вращение ротора

вызывает  изменение  магнитного  поля  в  обмотке

статора, в результате чего, на выходах генератора

появляется  напряжение.  Система  регулирования

напряжения  обеспечивает  постоянство  выходного

напряжения при изменяющейся нагрузке.
Система зажигания ДВС – электронная, что увели

-

чивает  стабильность  и  надежность  искрообразо

-

вания, по сравнению с механическими системами.

Синхронный генератор, установленный на изде

-

лии,  обладает  большей  перегрузочной  способ

-

ностью и стабильностью выходного напряжения

по  сравнению  с  асинхронным.  Щеточный  узел,

применяемый  в  синхронном  генераторе,  рабо

-

тает в щадящем режиме, т.к. коммутирует толь

-

ко токи возбуждения (0,3–1% от мощности гене

-

ратора), и не требует частого обслуживания.

Конструкция  изделия  позволяет  осуществлять

питание  потребителей  напряжениями  12 В  пос-

тоянного тока и 220 В переменного тока.
Система  автоматического  запуска  АВР  позволяет

автоматически  производить  запуск  изделия  при

пропадании  питания  внешней  сети.  Таким  обра

-

зом, обеспечивается резервирование питания по II

категории (перерыв питания на время включения

резерва).  При  восстановлении  питания  внешней

сети изделие автоматически выключается.

Сборка

При любых операциях с изделием (сборка / раз

-

борка,  снятие / установка  элементов,  заправка

топливом и маслом) убедитесь, что двигатель

остановлен и все потребители отключены.
Удаление транспортировочных

фиксаторов (рис. 1)

Снимите транспортировочные фиксаторы

1.1

(2 шт.).

Данные  детали  предназначены  для  фикса

-

ции  изделия  ТОЛЬКО  при  транспортировке.

Эксплуатация  с  ними  может  привести  к  се

-

рьезным повреждениям изделия.

Установка аккумуляторной батареи (рис. 2)
ПРИМЕЧАНИЕ!

 Аккумуляторная батарея не вхо

-

дит в комплект поставки.

Артикул

генератора

Емкость

батареи, А*ч

Размер АКБ

не более, мм

СБА-5500,

СБА-7000

≥ 15 А*ч

155*95*147

Установить в лоток аккумуляторную батарею в со

-

ответствии  с  указанными  параметрами.  Подклю

-

чите провода аккумуляторной батареи к клеммам,

строго соблюдая указанную полярность.

Во время работы генератора происходит ав

-

томатическая  подзарядка  батареи.  Если  ге

-

нератор  не  используется  длительный  пери

-

од  времени  (более  месяца)  аккумуляторная

батарея  может  разряжаться.  В  этом  случае

будет требоваться периодическая подзаряд

-

ка аккумулятора.

Работа с блоком АВР (рис. 3)

Перед  первым  включением  блока  автома

-

тического  запуска  внимательно  изучите  на

-

стоящее  руководство  по  эксплуатации.  Не

-

правильное  подключение  может  привести

к повреждению блока АВР.

Подключать  блок  АВР  должен  квалифициро-

ванный  электрик,  изучивший  данное  руковод

-

ство по эксплуатации.

ЗАПРЕЩАЕТСЯ

эксплуатировать  блок  АВР

при нечеткой работе переключателя, появлении

дыма или запаха, характерного для горящей изо

-

ляции, поломке или появлении трещин в корпу

-

се, при повреждении изоляции электрокабелей.
Запрещается разбирать блок АВР и вносить из

-

менения в конструкцию блока.
Индикатор  «ОБЩАЯ  СЕТЬ»  светится, когда  пи-

тание  к  потребителям  поступает  от  внешней

электросети. Электростанция находится в режи

-

ме ожидания.

Индикатор «ЭЛЕКТРОСТАНЦИЯ» светится, ког

-

да питание к потребителям поступает от резерв

-

ной  электростанции.  Во  внешней  электросети

пропало напряжение.
Индикатор «АВТО» светится, когда включен ре

-

жим автоматического управления.
Индикатор «ОШИБКА» светится, когда электро

-

станция не запустилась в автоматическом режи

-

ме с трех попыток. Возможные причины: разря

-

дился аккумулятор электростанции, нет топлива

в топливном баке. В других случаях обратитесь

к квалифицированному специалисту для устра

-

нения ошибки.
Кнопка  выбора  режима  переключает  работу

блока  либо  в  автоматический  режим  работы,

либо  в  ручной  режим  работы  (электростанция

запускается пользователем).
При  необходимости  использования  функции

автоматического  запуска    подключите  прилага

-

емый блок:

■

подключите кабель управления к розетке

15

на лицевой панели генератора и

22

 на пане

-

ли блока АВР;

■

выполните подключения изделия согласно при

-

лагаемой схеме (провода в комплект не входят):

■

подключите  блок  к  питающей  сети,  подсо

-

единив  фазный  и  нулевой  провода  к  клем

-

мам L1 и N1 колодки блока соответственно.

К питающей сети кабель следует подключать

через  автоматический  выключатель  номина

-

лом не менее мощности генератора;

■

подключите нагрузку (сеть нагрузки) к блоку, под

-

соединив фазный и нулевой провода к клеммам

L2 и N2 колодки блока соответственно. К нагруз

-

ке  кабель  следует  подключать  через  автомати

-

ческий выключатель номиналом не менее мощ

-

ности подключаемой нагрузки.

■

подключите  блок  к  генератору,  подсоединив

фазный  и  нулевой  провода  к  клеммам  L3  и

N3  колодки  блока  соответственно.  К  генера

-

тору кабель следует подключать к розетке

19

или

20

  (в  зависимости  от  мощности  подклю

-

чаемой нагрузки);

Организация питания от изделия:
1)  При  любом  способе  подключения  изделия

к  нагрузке,

ОБЯЗАТЕЛЬНО

  заземлите  его.  За

-

земление  выполняется  проводником  сечением

не менее чем 0,12 • Imax, где Imax – максималь

-

ный ток, отдаваемый изделием (равен наиболь

-

шему из номиналов установленных автоматиче

-

ских выключателей).

Во  избежание  поражения  электрическим  то

-

ком, повреждения изделия и подключенного

к  нему  электрооборудования  ЗАПРЕЩАЕТ

-

СЯ  подключать  провод  заземления  к  трубо

-

проводам,  радиаторам  отопления,  газовым

плитам, заземленным бытовым приборам.

В  случае  отсутствия  в  месте  эксплуатации  уст-

ройства заземления, в качестве заземлителя мо

-

жет быть использован штырь (прут, кусок армату

-

ры) сечением не менее проводника заземления.

Заземлитель  должен  быть  заглублен  в  землю

не  менее  чем  на  1,0  м.  Обеспечьте  надежный

контакт заземляющего провода с заземлителем.

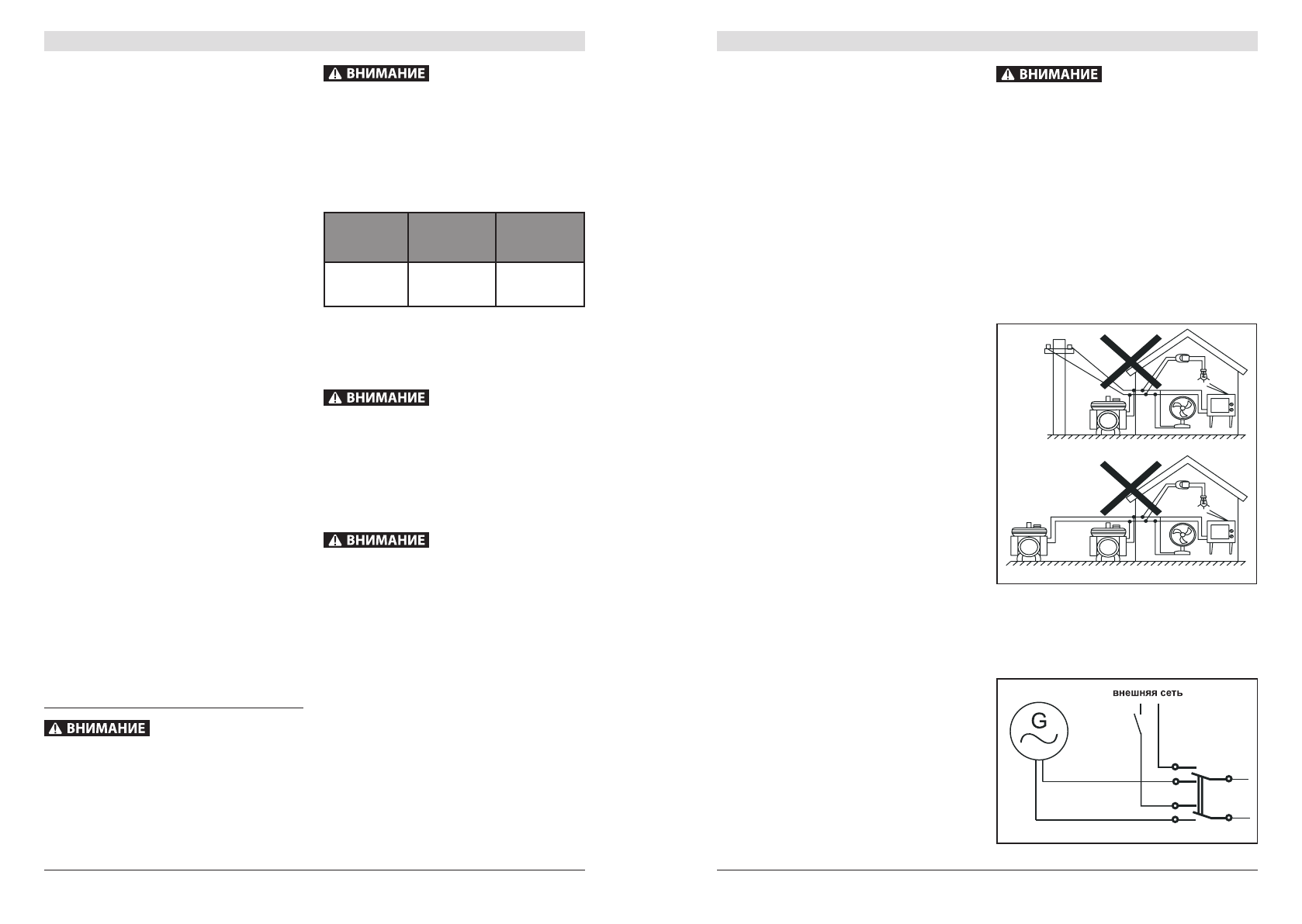

2)  При  любом  способе  подключения  изделия,

ЗАПРЕЩАЕТСЯ

  подключать  его  параллельно

штатной сети или другому генератору напрямую.

Подключение  необходимо  выполнять

ТОЛЬ

-

КО

через коммутационное устройство (напри

-

мер, двухполюсный переключатель), исключа

-

ющее одновременное подключение к нагрузке

обоих источников.
