3.
УСТРОЙСТВО И СОСТАВНЫЕ ЧАСТИ
Внимание! Внешний вид изделия может незначительно отличаться от приведенного на рисунке. Это вызвано
дальнейшим техническим усовершенствованием модели. Изготовитель оставляет за собой право вносить
изменения в конструкцию инструмента без предварительного уведомления пользователя, с целью
повышения его потребительских качеств.
Принцип действия генератора
Принцип действия генератора основан на использовании физических законов преобразования энергии:
энергия топлива, сгоревшего в двигателе внутреннего сгорания, преобразуется в механическую энергию -
вращательное движение коленчатого вала. Крутящий момент от коленчатого вала двигателя, через
соединительную муфту, передается на электрическую машину переменного тока (электрический генератор).
Электрический генератор с преобразует механическую энергию в электрическую, которую используют
подключенные к генератору электропотребители.

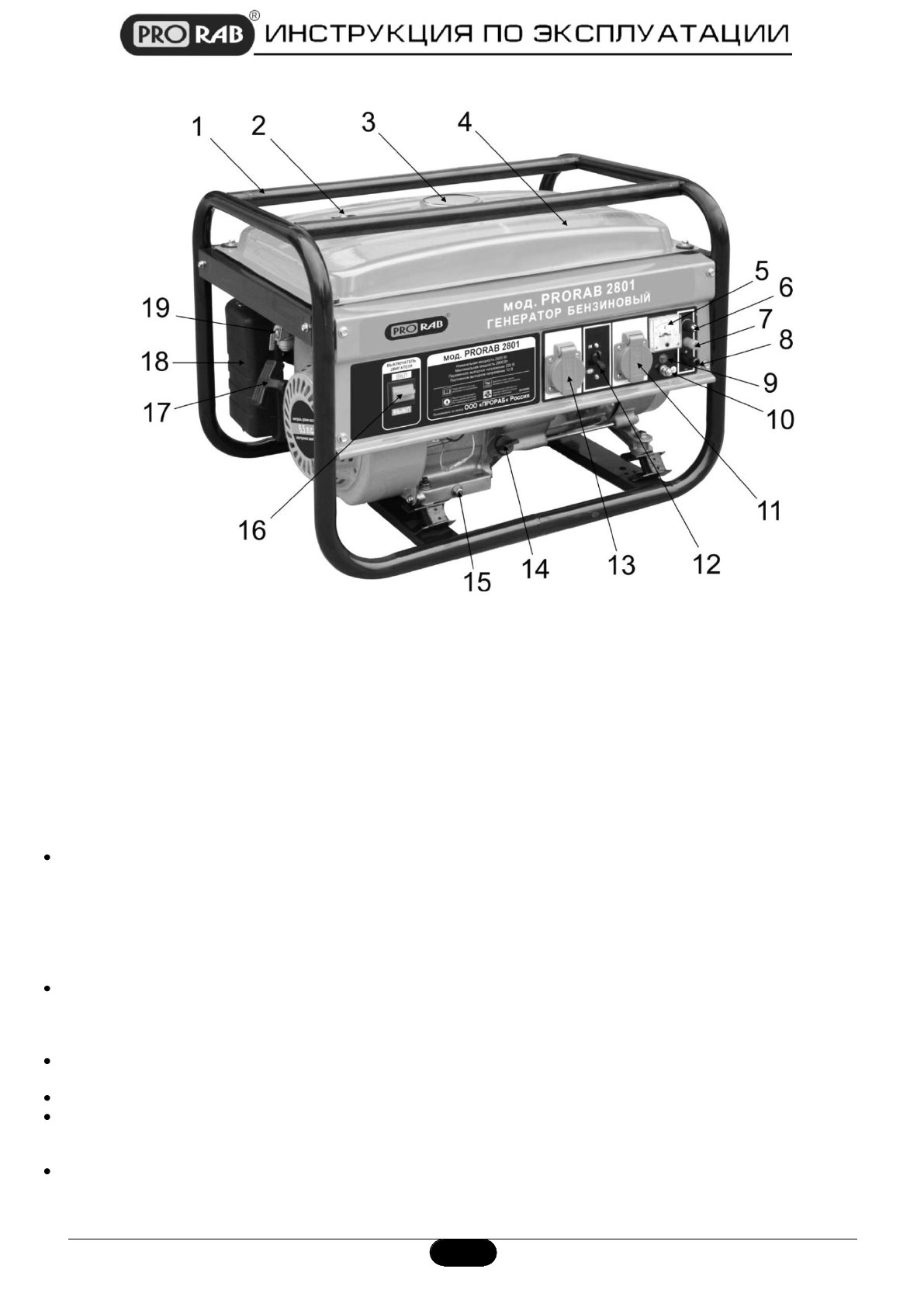

Общий вид генератора приведен на рисунке 1.
Основным узлом генератора является генераторный блок. Генераторный блок состоит из четырехтактного
двигателя внутреннего сгорания и электрического генератора (ротора и статора) с блоком автоматической
регулировки напряжения.
Оптимальное смесеобразование горючей смеси (топлива и воздуха) обеспечивает система питания
карбюраторного бензинового двигателя. Возможность пуска бензинового двигателя в холодную погоду
обеспечивает устройство регулирования положения воздушной заслонки карбюратора.
1.
Рама
2.
Индикатор уровня топлива
3.
Крышка топливного бака
4.
Топливный бак
5.
Вольтметр
6.
Прерыватель цепи постоянного
тока
7.
Разъем постоянного тока (+)
8.
Разъем постоянного тока (–)
9.
Индикатор работы
10.
Разъем заземления
11.
Розетка переменного тока (1)
12.
Прерыватели цепи переменного
тока
13.
Розетка переменного тока (2)
14.
Маслоналивная горловина и щуп
15.
Сливная пробка
16.
Выключатель двигателя
17.
Рукоятка ручного старта
18.
Воздушный фильтр
19.
Топливный кран
Рис. 1
