Применение в качестве генератора

GE_, MS_, TS_

© MOSA

1.0-06/99

М

37.1

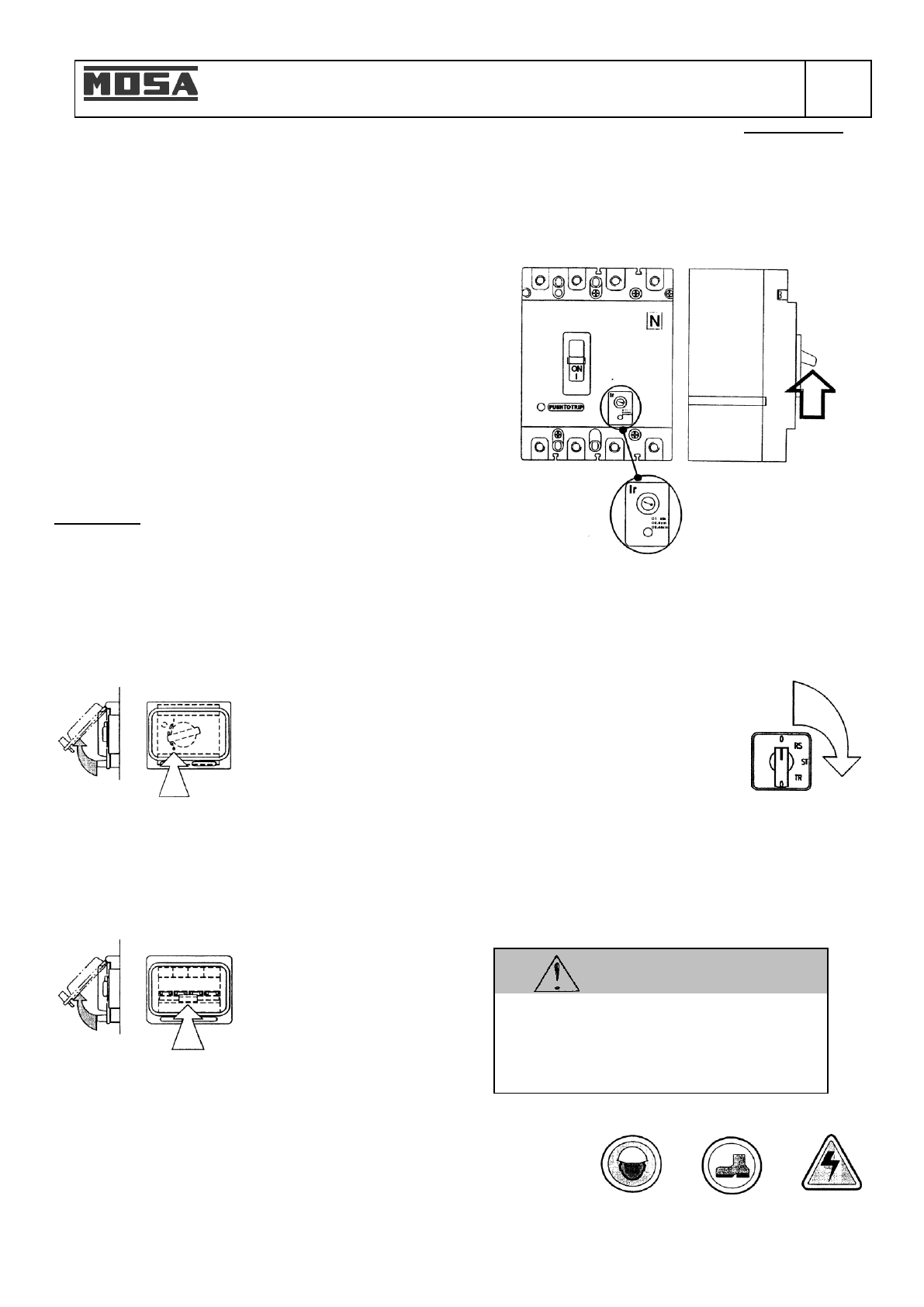

МОДИФИКАЦИЯ TS … PL

Запустите

машину

и

дождитесь

конца

периода

предпускового    нагрева,    который  контролируют  защитные
устройства двигателя EP1, EP2, EP5. - См. стр. М39 … -
Нажмите  кнопку  “generation  possibility”  («возможности
генератора»)  (B5),  расположенную  на  лицевой  панели
машины.
Вольтметр  покажет  дополнительное  напряжение,  которое
для  машин,  работающих  на  скорости  1500  /  1800  об/мин,
должно  составлять  приблизительно  230  В  ±  10%,  а  для
машин,  работающих  на  скорости  3000  /  3600  об/мин
(обороты  холостого  хода)  должно  составлять  ≈  180  В  ±
10%.

Переместите  вверх  рычаг  термомагнитного  прерывателя,
относящегося  к  гнезду,  с  которого  должна  сниматься
мощность.

МАШИНА БЕЗ ЗАЩИТНОГО УСТРОЙСТВА

В  случае,  если  машина  не  оснащена  защитным
устройством  без  непосредственного  контакта,  с  помощью
автоматического

разъединения

электропитания,

необходимо

установить  между  нагрузкой  и  генератором

дифференциальный  переключатель  или  аналогичное
оборудование,  способное  при  любых  условиях  обеспечить
соблюдение  действующих  нормативов  CEI  64/8  (и/или
последующие)  Часть  4,  Часть  4.13.1  и  закреплённые
директивой № 72/23/EEC.

АГРЕГАТ, ОСНАЩЁННЫЙ ПРЕРЫВАТЕЛЕМ,
СРАБАТЫВАЮЩИМ ПРИ ПОВРЕЖДЕНИИ
ЗАЗЕМЛЕНИЯ (GFI)

Поверните движением
вверх защитный
выключатель GFI (D).

GFI

–  это  защитное  устройство,  которое  предохраняет  эл.

контур  в  случае  неисправности.  В  этом  случае,
выключатель расцепляет трёх- и однофазный контур, если
в  каком-либо  из  электрических  соединений  ток  утечки
превысит 30 мА.

АГРЕГАТ, ОСНАЩЁННЫЙ
ТЕРМОМАГНИТНЫМ ПРЕРЫВАТЕЛЕМ

Переведите
термомагнитный
прерыватель (Z2) в
положение “ON”
(«ВКЛЮЧЕНО»).

Термомагнитный  прерыватель  –  это  защитное  устройство,
которое  защищает  эл.  контур  в  случае  неисправности.  В
этом случае, выключатель расцепляет трёх- и однофазный
контур,  если  в  каком-либо  из  электрических  соединений
возникнет  короткое  замыкание  или  повышение  тока  до
величины,

превышающей

значение,

указанное

на

идентификационной табличке агрегата.


В  модели  с  заводской  настройкой,

НЕ  МЕНЯЙТЕ

эту

настройку.  Чтобы  её  изменить,  обратитесь  в  Службу
технической поддержки.

АГРЕГАТ, ОСНАЩЁННЫЙ
ТЕРМОМАГНИТНЫМ ПРЕРЫВАТЕЛЕМ,
СРАБАТЫВАЮЩИМ ПРИ ПОВРЕЖДЕНИИ
ЗАЗЕМЛЕНИЯ (GFI)

Данный  выключатель  включает  характеристики  обоих
типов прерывателей (N2).

АГРЕГАТ С КОММУТАТОРОМ НАПРЯЖЕНИЯ
(ТОЛЬКО ДЛЯ ГЕНЕРАТОРНОЙ УСТАНОВКИ)



ОСТОРОЖНО:

Возможные  однофазные  нагрузки

должны

быть

правильно

разделены  на  три  фазы  с  тем,
чтобы

избежать

возможного

падения  напряжения  на  какой-
нибудь  одной  фазе,  которая
окажется чрезмерно нагруженной.

Проверьте  напряжение  на  разных
фазах  с  помощью  переключателя,
размещённого  на  лицевой  панели  (H2)  и  убедитесь,
считывая  показания  вольтметра  (N),  что  напряжения
фаз равны.



ПРИМЕЧАНИЕ:

В  случае  перегрузки,  возможно,  что

уменьшатся  обороты  двигателя,  и  напряжение
существенно  упадёт.  В  этом  случае  необходимо
немедленно снизить нагрузку.

ВНИМАНИЕ

Для  двигателей,  работающих  при  скорости
3000  /  3600  об/мин,  защитное  устройство
EP

1  автоматически  обеспечит  увеличение

оборотов при подключении нагрузки.

-

См. стр. М39.1.-
