МОНТАЖ

CTM 300

                        CTL300

© MOSA

1.1-01/04

М

6.4

ВНИМАНИЕ

Транспортировочный  комплект  CTL  нельзя  снять  и  использовать  отдельно  для  транспортировки  грузов  или  других
целей, кроме перемещения настоящего оборудования.

Агрегат  может  быть  установлен  на  приспособление  CTL  (прицеп  для  медленного  буксирования  по  дорогам  со
скоростью не более 40 км/ч).
Движение с таким прицепом по дорогам общего пользования ЗАПРЕЩЕНО.

Примечание:

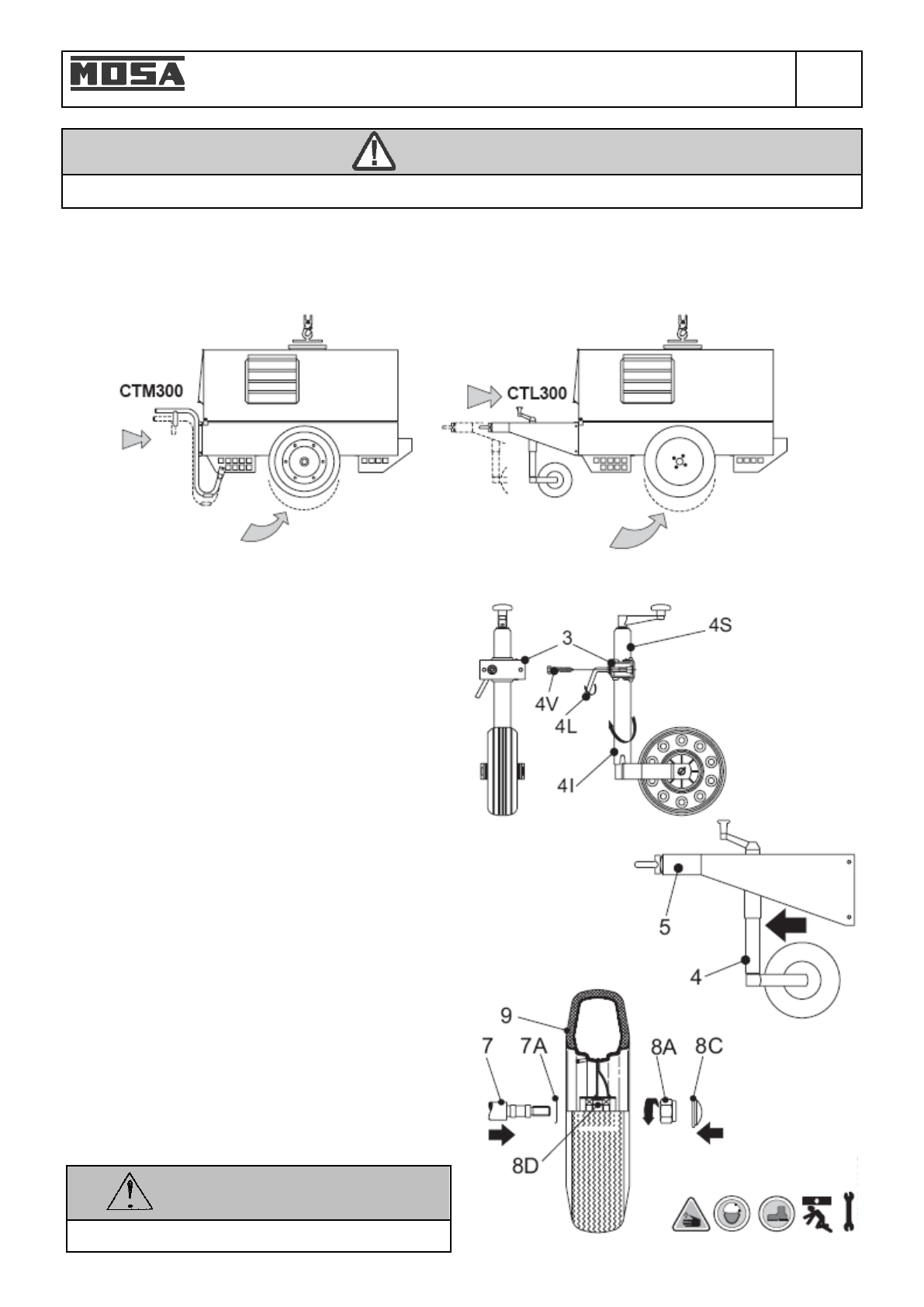

Поднимите оборудование и установите принадлежности, указанные на рисунке.

Для  того  чтобы  смонтировать  генераторную  установку  на
шасси CTL300, следуйте следующим инструкциям:


1)

Поднимите  генераторную  установку  (с  помощью

подходящего крюкового захвата).

2)

Слегка  прикрепите  зажимное  приспособленье  (3)

стационарной  стойки  к  штанге  винтами  M10x20,
гайками  M10  и  шайбами  (с  тем,  чтобы  дать
возможность стойке скользить).

3)

Разделите (отвернув винты) две части стойки (4S-

4l

)  так,  чтобы  можно  было  в  дальнейшем

смонтировать их с помощью зажима.

4)

Вставьте  в  зажимное  приспособленье  (3)  верхнюю

часть  (4S)  стойки  и  снова  привинтите  нижнюю  часть
(4l

),  затем  приверните  винты  (4V)  зажимного

приспособленья  к  штанге  буксира  и  одновременно
заблокируйте рычагом (4L) всю стойку.

5)

Смонтируйте  на  машине  штангу  буксира  (5)  вместе

со стойкою винтами M10x20  гайками и шайбами (см.
рис. на стр. M6.4).

6)

Присоедините  ось  (7)  к  основанию  машины  (см.

рис.  на  стр.  M6.4)  винтами  M  8x20  и  походящими
шайбами  (двумя  на  винт)  так,  чтобы  крепления
совпали.

7)

Вставьте  на  ось  уплотнительное  кольцо  (7А)  с

отогнутыми краями в направлении машины.

8)

Наденьте  колесо  (9)  на  ось  совмещая  паз  (8D)  втулки

колеса,  находящийся между  двумя  подшипниками,  а
затем приверните стопорные гайки (8А) и установите
колпачки (8С).

9)

Надуйте  воздухом  колесо  (9)  до  давления  в  три

атмосферы.

10)

Опустите  машину  на  землю  и  закрепите

стационарную  стойку  окончательно  (установив  на
нужную высоту).

ВНИМАНИЕ

Не заменяйте оригинальные шины другими.
