Генератор бензиновый GG-5500M, артикул 3 08 01 036
16
41

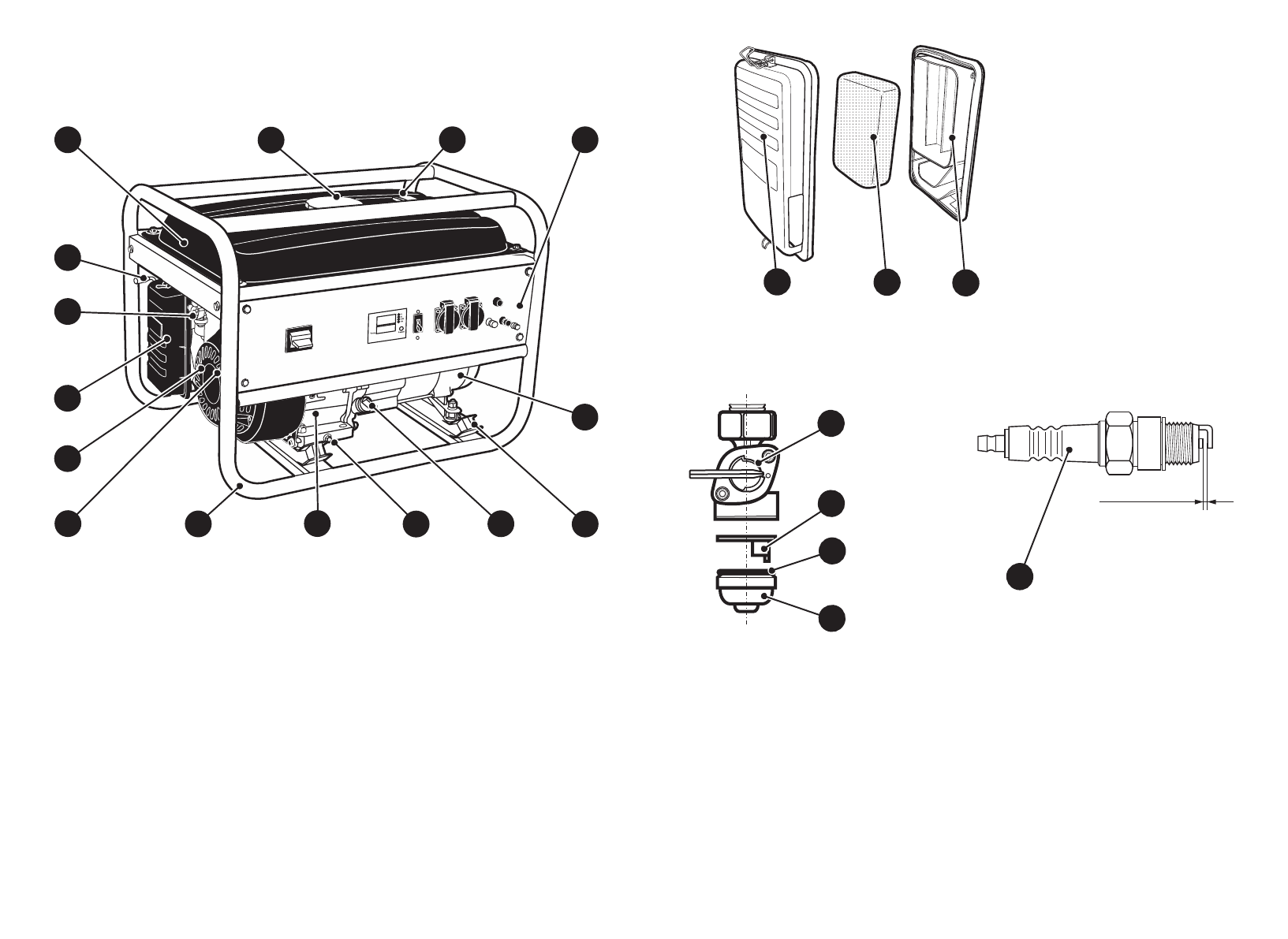

Устройство генератора
Рисунок 1
— Общий вид генератора
1
2
4
3
7
5
10
11
9
8
12
13
14
6
15
1. Рукоятка ручного стартера
2. Ручной стартер
3. Крышка воздушного фильтра
4. Топливный кран
5. Рычажок воздушной заслонки карбю-
ратора двигателя
6. Топливный бак
7. Крышка топливного бака
8. Указатель уровня топлива
9. Панель управления
10. Генератор электрический
11. Виброопора (4 шт.)
12. Пробка отверстия для заливки мас-
ла
13. Пробка для слива масла
14. Двигатель бензиновый
15. Рама
32
Рисунок 18
— Очистка топливного
отстойника
0,7–0,8 мм
3
27
28
8. Крышка воздушного фильтра
27. Воздушный фильтр
28. Задняя панель
4
29
30
31
4. Топливный кран
29. Топливный фильтр
30. Прокладка
31. Пробка-отстойник
32. Свеча зажигания
Рисунок 17
— Установка воздушного фильтра
Рисунок 19
— необходимый зазор в
свече зажигания.
