HT950 HT950
5.7. Продолжительность работы генератора.
5.7.1. Максимальное время работы генератора без остановки составляет 4
часа. После истечения указанного времени непрерывной работы генератор
следует остановить (п. 5.6). Повторный пуск генератора возможен только
после его полного охлаждения до температуры окружающей среды.
5.7.2.
Внимание!
Не рекомендуется превышать установленную норму средней
продолжительности работы генератора: 3 часа в день. Более интенсивная
эксплуатация приводит к резкому сокращению срока службы изделия.
5.8. Особенности эксплуатации при пониженной температуре.
5.8.1. В случае эксплуатации генератора при температуре окружающей среды
ниже 0ºС следует перед запуском выдержать его в теплом помещении в тече-
ние времени, необходимого для прогрева всех его частей. Перед пуском сле-
дует проверить хранившуюся при отрицательных температурах топливную смесь
на отсутствие осажденной массы масла, в случае ее обнаружения смесь пере-
мешать или заменить.
5.8.2.
Внимание!
Частые пуски генератора при наличии наледи в камерах
двигателя и карбюраторе, а также сгустков масла в баке могут привести к
преждевременному отказу изделия.
6. Средства измерения и индикации, инструмент и принадлежности.
6.1. Наличие выходных напряжений цепей переменного и постоянного тока
отображается включением индикаторов поз. 12, 14 (рис. 1) соответственно.
Величина напряжения переменного тока контролируется вольтметром поз. 11
(рис. 1).
6.2. Причиной отсутствия напряжения при работающем генераторе может слу-
жить срабатывание автоматических выключателей защиты цепей от перегрузки
поз. 13, 18 (рис. 1). В этом случае следует устранить причину перегрузки
и нажать кнопку сброса соответствующего автоматического выключателя после
его остывания.
6.3. Измерение напряжения цепи постоянного тока может быть произведено с
помощью универсальных измерительных приборов, предусматривающих режим
измерения соответствующей величины напряжения постоянного тока.
6.4. Для разрешенного данным руководством пользователю технического об-
служивания применяются только универсальные инструменты и принадлежности,
применение специальных приспособлений не требуется. Комплект необходимых
инструментов и принадлежностей поставляется в соответствии с разделом 12
настоящего руководства.
7. Маркировка.
Маркировка содержит информацию:
1) Название, логотип и торговую марку;
2) Условное обозначение модели изделия, тип и общие сведения о двигателе;
3) Номинальную мощность в ед. «В
·
А», номинальную частоту переменного тока
в ед. «Гц», напряжение переменного тока в ед. «В».
4) Дату изготовления и серийный номер.
5) Необходимые предупредительные и информационные надписи.
8. Упаковка.
8.1. Генераторные установки помещаются в упаковку в законсервированном
для транспортировки и хранения виде. Топливо и смазочное масло полностью
удалены.
8.2. Упаковка имеет средства защиты против попадания на изделие пыли и
посторонних мелких частиц.
8.3. Упаковочный картон обладает достаточной для погрузки и транспорти-
ровки прочностью. Упаковка предусматривает средства защиты от вибрации,
пыли и влажности воздуха до до 80%.
8.4. Комплект документации, помещаемый внутри упаковки с изделием или
передаваемый покупателю (заказчику) отдельно:
- отметка технического контроля,
- эксплуатационная документация в соответствии с разделом 12,
- комплектность упаковки.
8.5. Упаковочная маркировка и предупредительные надписи соответствуют ISO
780-1997.
9. Техническое обслуживание. Консервация.
9.1. Перечень операций технического обслуживания, проводимых пользовате-
лем изделия:
- замена и обслуживание сечи зажигания,
- очистка воздушного фильтра,
- очистка топливных фильтров бака и крана подачи бензина (в некоторых
модификациях изделий фильтр крана может отсутствовать) .
9.2. Замена и обслуживание свечи зажигания.
9.2.1.
Периодичность проведения:
не ре-
же, чем через каждые 50 часов работы или
две недели.
Периодическое увеличение
толщины слоя нагара на электродах свечи
является допустимым для данного типа
двигателя.
9.2.2. Снять высоковольтный провод поз.
3 (рис. 1) и вывинтить свечу поз.4 из
двигателя, используя свечной ключ 21 мм.
9.2.3. Полностью очистить электроды и
керамический изолятор от нагара механи-
ческим способом. При этом рекомендуется
применять специальные средства для рас-
творения отложений продуктов сгорания.

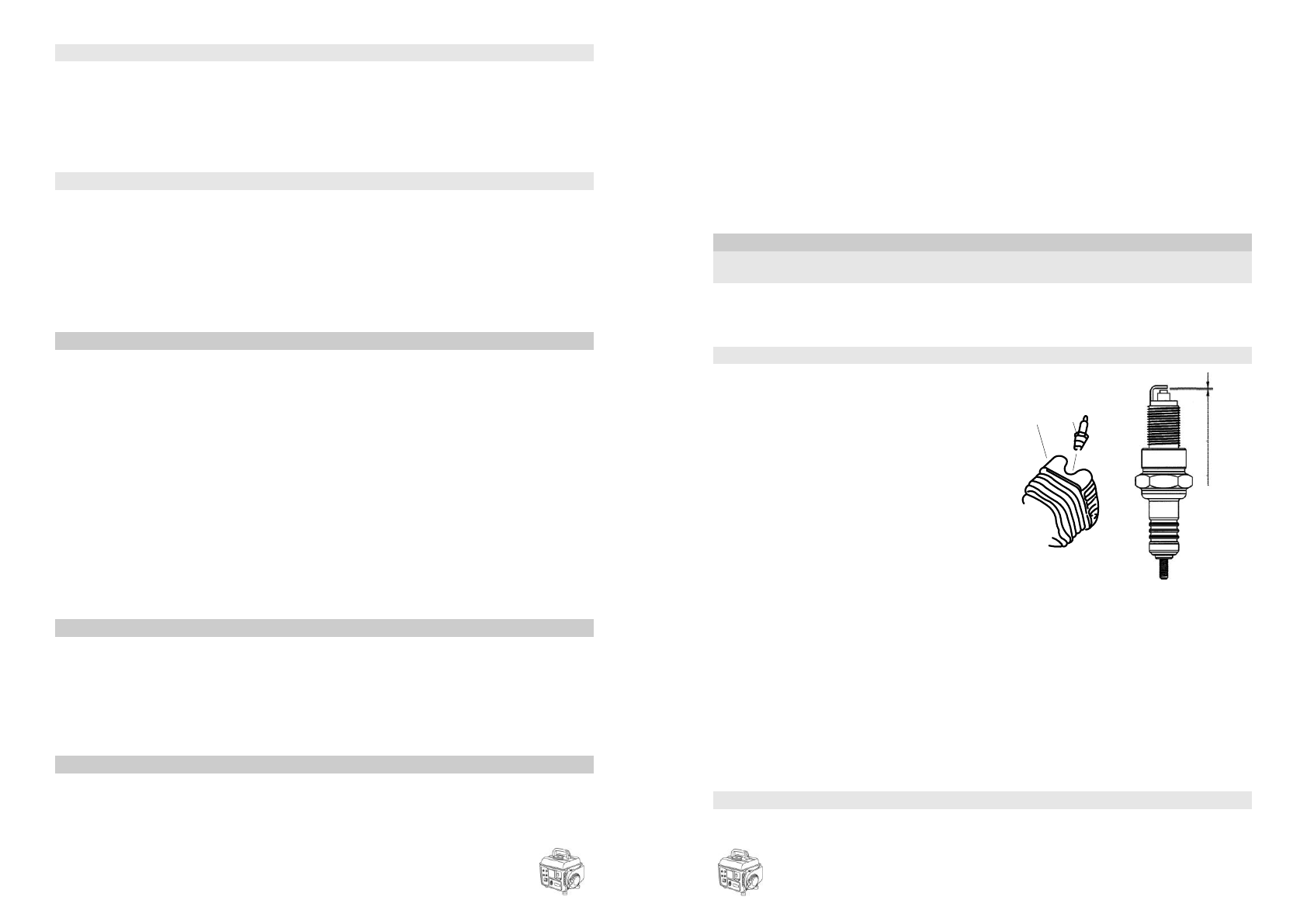

9.2.4. Проверить величину межэлектродного зазора, которая должна быть
около 0.7…0.8 мм (рис. 7). При существенном отличии измеренной величины
зазора указанным требованиям рекомендуется заменить свечу. Регулировку
зазора подгибанием бокового электрода производить только в случае крайней
необходимости.
9.2.5. Свеча заменяется новой того же типа или полным аналогом (таблица
2, п. 7) во всех случаях обнаружения трещин, сколов, раковин и других
дефектов на ее поверхностях.
9.2.6. Установить свечу в двигатель, завернув ее до упора от руки, затем
затянув ключом на 180º для новой, и на 90º для использованной ранее. Ус-
тановить высоковольтный провод на центральный электрод свечи.
9.2.7. При каждом обслуживании рекомендуется очищать от загрязнений по-
верхность высоковольтного провода поз. 3 (рис. 1).
9.3. Обслуживание воздушного фильтра.
6
7
Рис. 6.
Рис. 7.
0.7…0.8
мм
10
9
