HT950 HT950
4. Состав изделия, элементы управления.

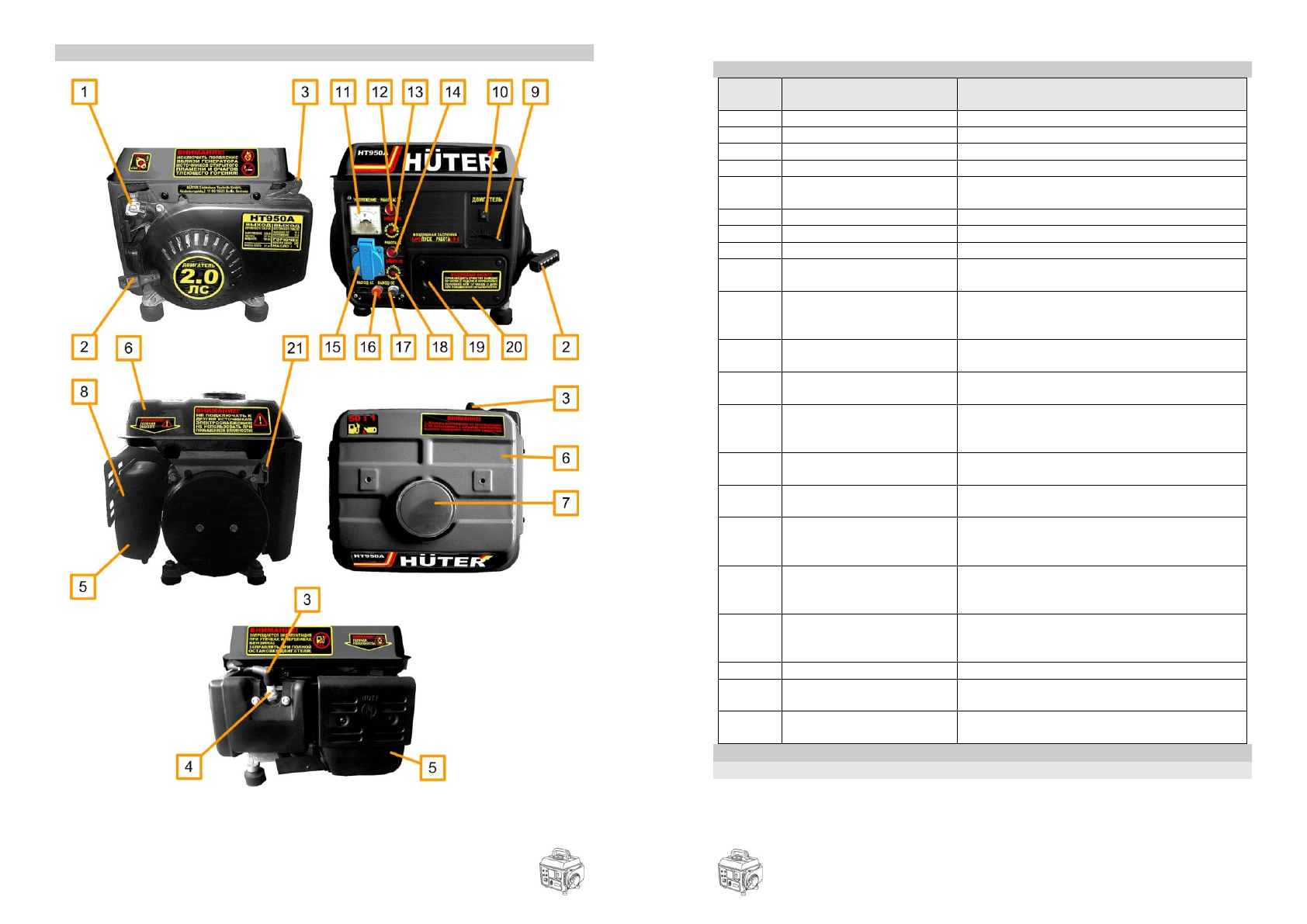

Рис. 1.
4.1. Перечень составных частей изделия (рис. 1).
Таблица 3.
Поз.
(рис. 1)
Наименование
Назначение
1
Бензиновый кран.
Манипуляция подачей топлива.
2
Ручка стартера.
Пуск двигателя.
3
Высоковольтный провод. Электропитание свечи зажигания.
4
Свеча зажигания.
Воспламенение горючей смеси.
5
Глушитель.
Снижение уровня шума выхлопа. Выпуск
продуктов сгорания.
6
Бензобак.
Емкость для топлива.
7
Крышка бака.
Заправка топливом.
8
Выпускное отверстие.
Выпуск отработанных газов.
9
Рычаг воздушной за-
слонки.
Управление воздушной заслонкой при
пуске.
10
Выключатель двигателя.
Манипулирование электропитанием систе-
мы зажигания двигателя для пуска и
останова генератора.
11
Вольтметр.
Индикация величины напряжения перемен-
ного тока 220 В.
12
Индикатор переменного
тока.
Индикация наличия напряжения перемен-
ного тока 220 В.
13
Автоматический выклю-
чатель
переменного
тока.
Защита от перегрузки цепи переменного
тока.
14
Индикатор постоянного
тока.
Индикация наличия напряжения постоян-
ного тока.
15
Розетка разъема цепи
переменного тока.
Подключение потребителей переменного
тока 220 В.
16
Клемма положительного
полюса цепи постоянно-
го тока.
Подключение потребителей постоянного
тока 12 В, зарядка кислотных автомо-
бильных аккумуляторов 12 В.
17
Клемма отрицательного
полюса цепи постоянно-
го тока.
Подключение потребителей постоянного
тока 12 В, зарядка кислотных автомо-
бильных аккумуляторов 12 В.
18
Автоматический выклю-
чатель
постоянного
тока.
Защита от перегрузки цепи постоянного
тока 12 В.
19
Впускное отверстие.
Подача воздуха в систему питания.
20
Крышка
воздушного
фильтра.
Доступ для обслуживания системы фильт-
рации воздуха.
21
Клемма защитного за-
земления.
Защитное заземление электропроводящих
корпусных деталей генератора.
5. Устройство и работа изделия.
5.1. Устройство и конструктивные особенности.
5.1.1. Изделие относится к классу генераторных установок переменного то-
ка, приводимых в движение поршневыми двигателями внутреннего сгорания
общего назначения. Генераторная установка состоит из поршневого двигателя
