4.

Рекомендуется  проверить  величину  межэлектродного  зазора,

которая  должна  быть  около  0.7…0.8  мм  (рис.9).  При

существенном  отличии  измеренной  величины  зазора

указанным требованиям заменить свечу.

5.

Свеча  заменяется  новой  того  же  типа  или  полным  аналогом

во  всех  случаях  обнаружения  трещин,  сколов,  раковин  и

других  дефектов  на  ее  поверхностях.  Периодическая  замена

свечи  зажигания  производится  каждые  100  часов  новой,  того

же типа или полным аналогом независимо от ее состояния.

6.

Установить  свечу  в  двигатель,  завернув  ее  до  упора  от  руки,

затем  затянув  ключом  на  180º  для  новой,  и  на  90º  для

использованной  ранее.  Установить  высоковольтный  провод

на центральный электрод свечи.

7.

При  каждом  обслуживании  рекомендуется  очищать  от

загрязнений поверхность высоковольтного провода.

8.

Демонтировать  сетку  искрогасителя  (поз.  7  рис.8)  выпускного

отверстия  ослабив  хомут  крепления  (поз.  8  рис.8).  Удалить

загрязнения  механическим  способом.  Установить  сетку  на

штатное  место,  затянуть  хомут.  При  обнаружении

повреждений сетку заменить оригинальной EG-H168-L11.

10.4

Обслуживание воздушного фильтра.

1.

Периодичность  обслуживания:  не  реже,  чем  каждые  50  часов

работы  или  три  месяца.  В  особых  условиях  повышенной

запыленности

увеличение

частоты

обслуживания

определяется в зависимости от конкретной ситуации.

2.

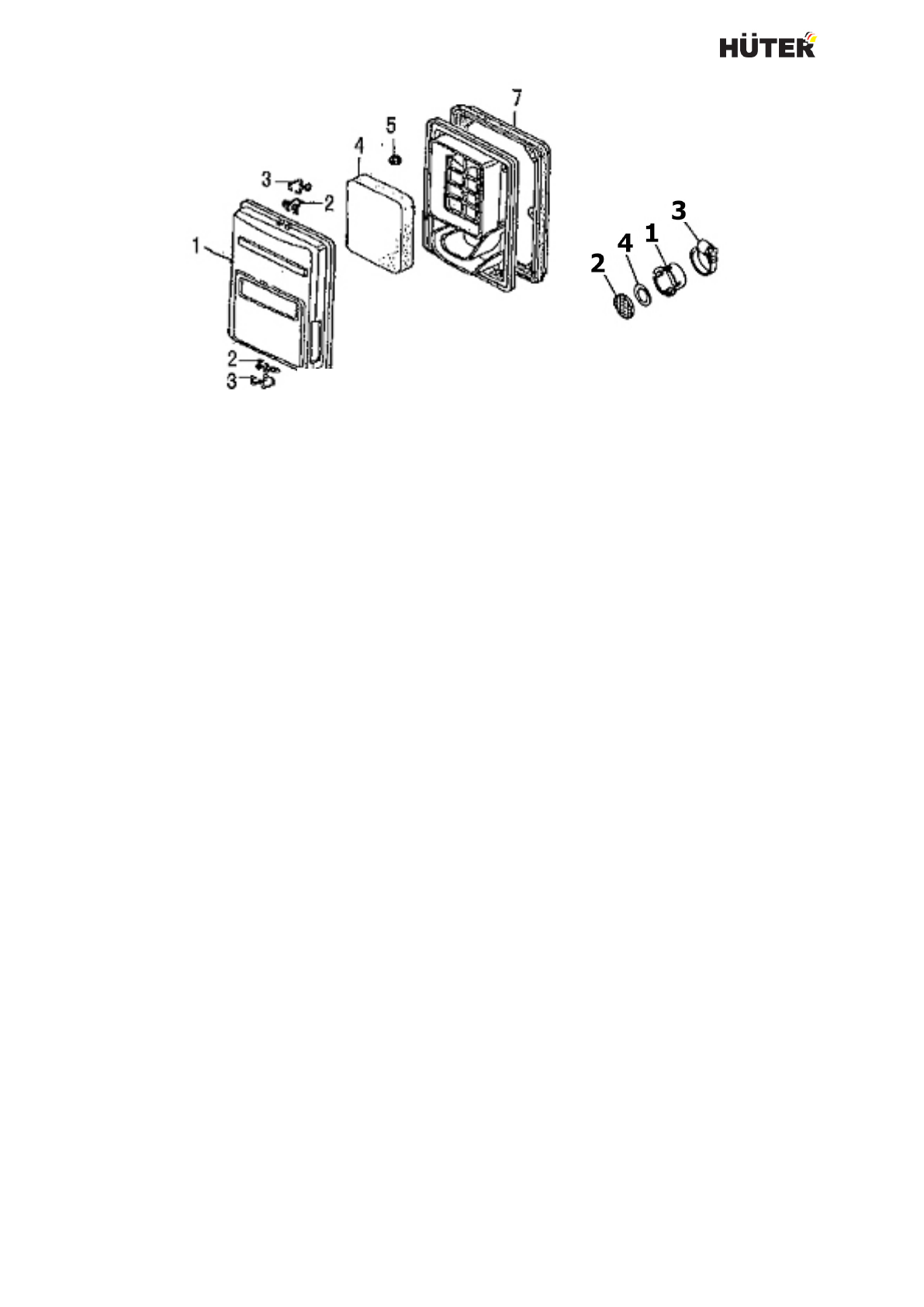

Демонтировать крышку (поз. 1 рис.10). При отделении крышки

от  корпуса  не  повредить  уплотнение.  Снять  фильтрующий

элемент (поз. 4 рис.10).

Рис. 9

Рис. 10

Рис. 11

  DY 5000L, DY 6500L(LX), DY6500LXA
