ОБЩЕЕ ОПИСАНИЕ

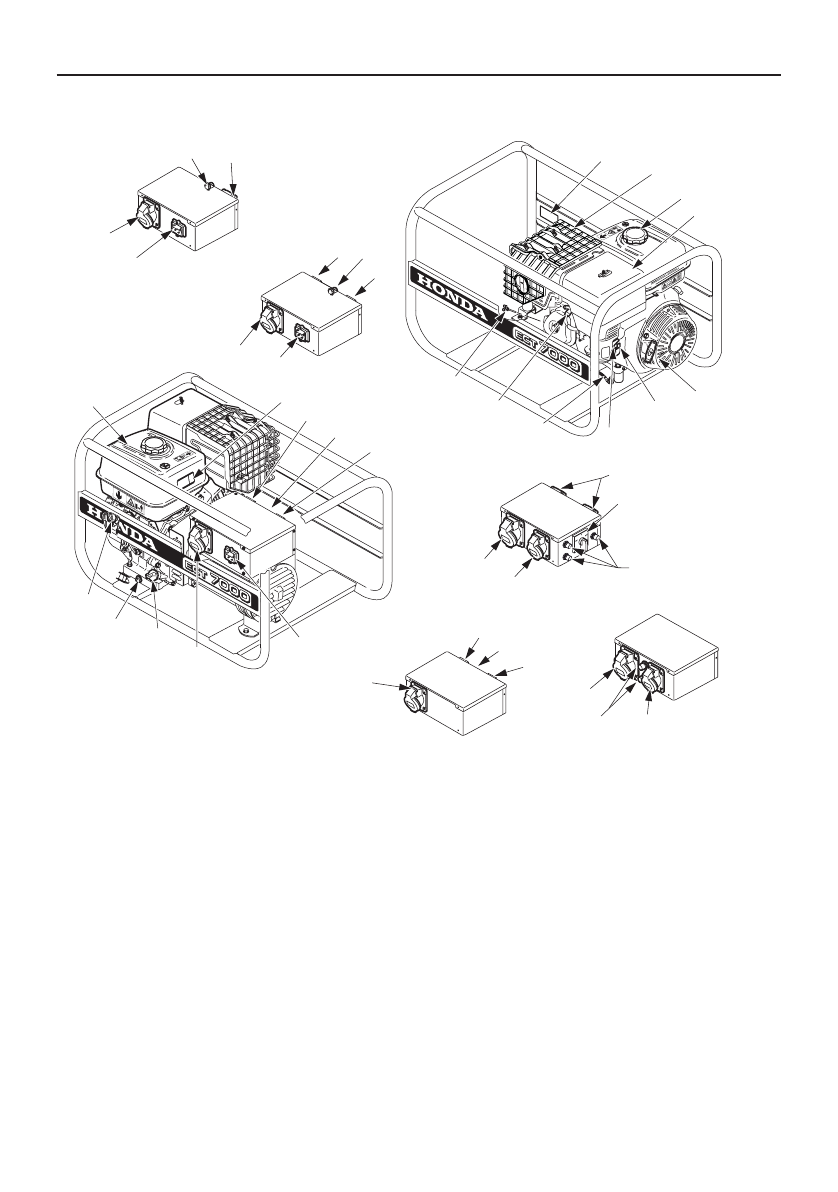

Модели EC5000 - ECT7000

(На данном рисунке изображена модель ECT7000, модификации F, GV)

[11]

[7]

[6]

[5]

[4]

[3]

[1]

[17]

[9]

[8-8']

[13]

[12]

[18]

[14']

[13’]

EC5000 B

[12] [14']

[12]

[14"]

ECT7000 IT

[12]

[19]

[14']

EC5000 IT

[19]

[14]

[14]

[12]

EC5000 F

EC5000 GV

[12]

[10]

[14]

[14"]

[15]

[16]

[2]

[8-8']

[14]

[12]

[14"]

[14]

[12]

[14]

[12]

ECT7000 F

[1]

 Крышка топливного бака

[2]     Топливный бак

[3]    Рукоятка ручного стартера

[4]    Топливный кран

[5]    Рычаг привода воздушной заслонки

[6]    Клемма заземления

[7]    Наконечник свечи зажигания

[8]    Пробка-щуп маслоналивного отверстия

[8’]    Пробка маслоналивного отверстия

(применять [8] либо [8'] )

[9]     Воздухоочиститель

[10]    Табличка с указанием технических

характеристик миниэлектростанции

[11]    Глушитель

[12]    Тепловой электрический предохранитель

[13]    Розетки СЕЕ 115 В/16A (желтые),

ЕС5000, модификация B

[13’]   Розетка СЕЕ 115В/32A (желтая),

ЕС5000, модификация B

[14]    Розетки 230В/16A (синие),

модификации F, GV, T

[14’]   Розетки СЕЕ 230В/16A (синие),

модификации В, IT

[14’’]  Розетки 400В/16A (красная), ЕСТ7000,

модификации F, GV и IT

[15]    Пробка слива масла из картера

двигателя

[16]    Выключатель зажигания

[17]    Идентификационная табличка

с серийным номером агрегата

[18]    Переключатель напряжения 115В/230В

(Модификация B)

[19] Розетка СЕЕ 230В/32A (синяя),

модификации IT и F
