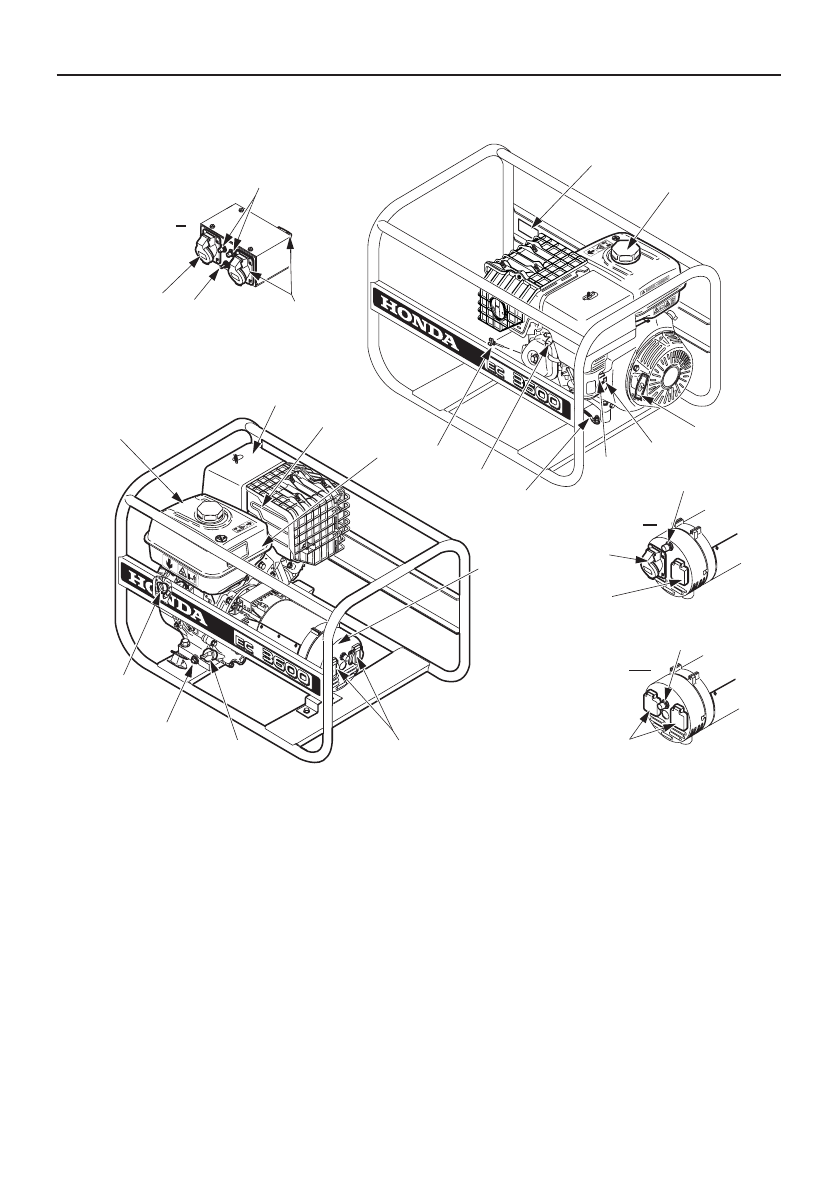

ОБЩЕЕ ОПИСАНИЕ

Модель EC3600

(На данном рисунке изображена модель EC3600, модификации F, GV)

[2]

[9]

[3]

[4]

[5]

[6]

[7]

[8-8']

[13']

[13]

[13]

[13']

[13"]

[12]

[12]

[16]

[12]

[11]

[10]

[1]

[17]

[13]

[15]

[14]

[8-8']

[12]

IT

B

GV

[1]

 Крышка топливного бака

[2]     Топливный бак

[3]    Рукоятка ручного стартера

[4]    Топливный кран

[5]    Рычаг привода воздушной заслонки

[6]    Клемма заземления

[7]    Наконечник свечи зажигания

[8]    Пробка-щуп маслоналивного отверстия

[8’]    Пробка маслоналивного отверстия

(применять [8] либо [8'] )

[9]     Воздухоочиститель

[10]    Табличка с указанием технических

характеристик миниэлектростанции

[11]    Глушитель

[12]    Тепловой электрический

предохранитель

[13]    Розетки 230В/16A (черные) - модифи-

кация F, (синие) - модификации GV и IT

[13’]   Розетка СЕЕ 230В/16A (синяя),

модификации В, IT

[13’’]  Розетки СЕЕ 115 В/16A (желтые),

модификация B

[14]    Пробка слива масла из картера

двигателя

[15]    Выключатель зажигания

[16]    Переключатель напряжения 115/230В

(Модификация B)

[17]    Идентификационная табличка

с серийным номером агрегата
