7

ОБЩЕЕ ОПИСАНИЕ

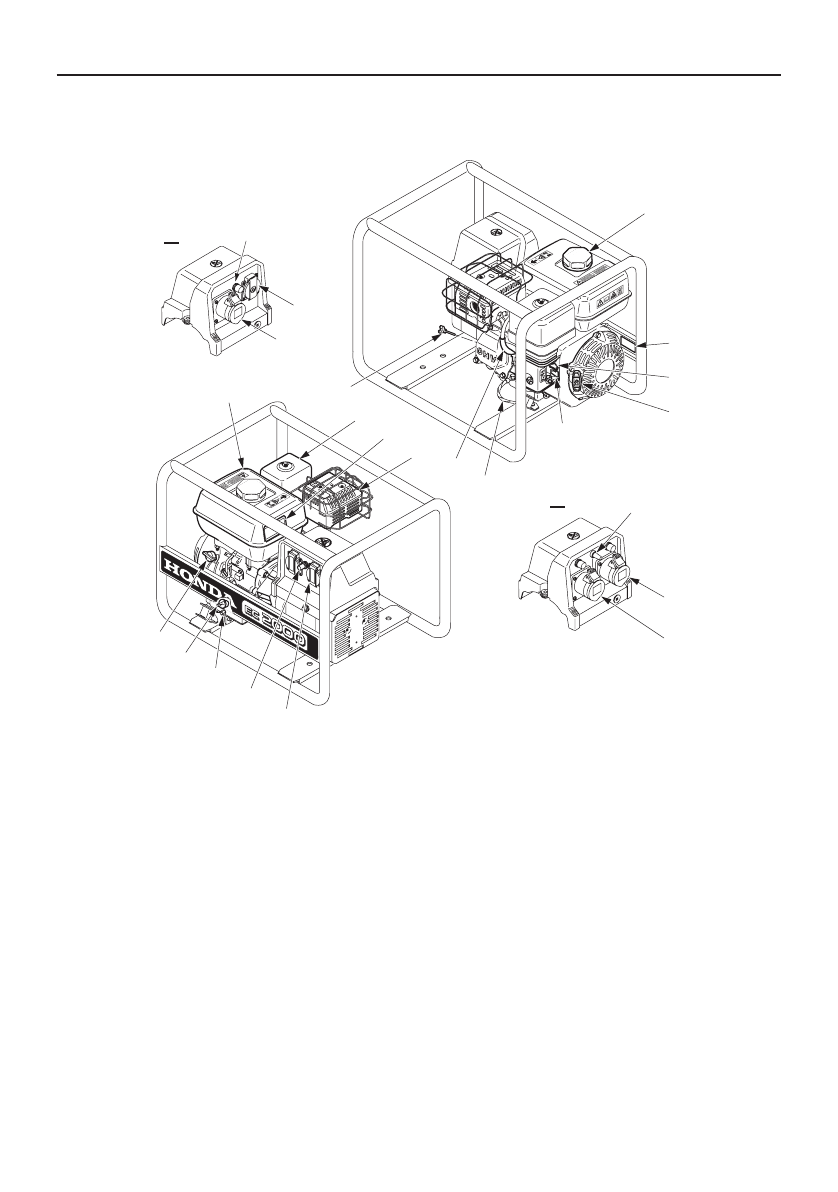

Модель EC2000

(На данном рисунке изображена модель EC2200, модификации F, GV)

[4]

[3]

[5]

[19]

[13]

[15]

[18]

[6]

[7]

[11]

[10]

[9]

[1]

[2]

[16]

[12]

[14-14’]

[8-8’]

[17]

[8-8’]

B

IT

[1]

[13]

[14]

[1]

 Крышка топливного бака

[2]    Топливный бак

[3]

 Рукоятка ручного стартера

[4]    Топливный кран

[5]    Рычаг привода воздушной заслонки

[6]    Клемма заземления

[7]    Наконечник свечи зажигания

[8]    Пробка-щуп маслоналивного отверстия

[8’]   Пробка маслоналивного отверстия

(применяется [8] либо [8'] )

[9]     Воздухоочиститель

[10]   Табличка с указанием технических

характеристик миниэлектростанции

[11]

Глушитель

[12]    Комбинированный выключатель

[13]    Розетка 230В/16A (синяя),

модификации В, IT

[14]   Розетка 230В/16A (черная),

модификации GV, IT

[14’]  Розетка 230В/10A (черная),

модификация W

[15]   Розетки 115 В/16 A (желтая),

модификация B

[16]   Пробка слива масла из картера

двигателя

[17]    Выключатель зажигания

[18]    Переключатель напряжения 115/230В

(Модификация B)

[19]

Идентификационная табличка
с серийным номером агрегата
