пределительной шестерни. На шкиве ремня коленчатого вала имеется метка установки

угла опережения зажигания.
Маховик изготовлен из жаропрочного чугуна. На внешней поверхности маховика рас-

полагается зубчатый венец. На маховике имеется метка установки угла опережения за-

жигания.

5. Распределительный вал

Перед последним кулачком распределительного вала расположена шестерня привода

масляного насоса. При вращении распределительного вала кулачок толкает рычаг тол-

кателя, управляя работой впускного и выпускного клапанов каждого цилиндра.
Упорный фланец позволяет контролировать осевой люфт распределительного вала.

Смазка подшипников распределительного осуществляется с помощью главного масля-

ного канала. При установке вкладышей подшипников проверьте совмещение смазочных

отверстий. Шестерня распределительного вала находится в зацеплении с ведомой ше-

стерней масляного насоса, поэтому перед демонтажем распределительного вала не-

обходимо сначала отсоединить масляный насос смазочного масла и затем снять рас-

пределительный вал.
Ось толкателя отклоняется от осевой линии кулачка. Во время работы происходит пово-

рот толкателя, что обеспечивает равномерный износ нижней и цилиндрической поверх-

ностей толкателя.

6. Распределительные шестерни

Распределительные шестерни включают в себя шестерни коленчатого вала, распреде-

лительного вала, ТНВД и привода насоса.

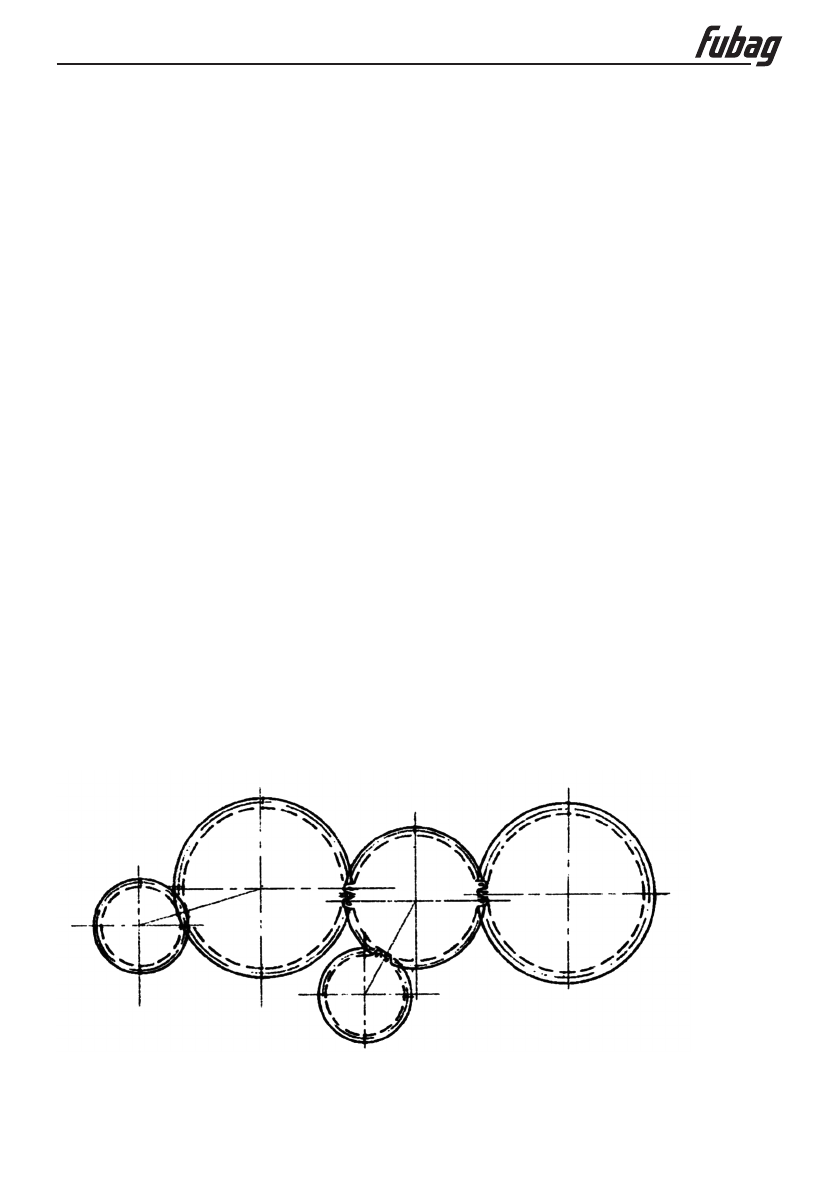

Рисунок 9. Метки на распределительных шестернях

На каждой распределительная шестерне имеется метка, кроме шестерни гидравличе-

ского насоса. Для обеспечения надлежащего вращения шестерни должны распола-
