РАСПОЛОЖЕНИЕ ОСНОВНЫХ УЗЛОВ
И ОРГАНОВ УПРАВЛЕНИЯ

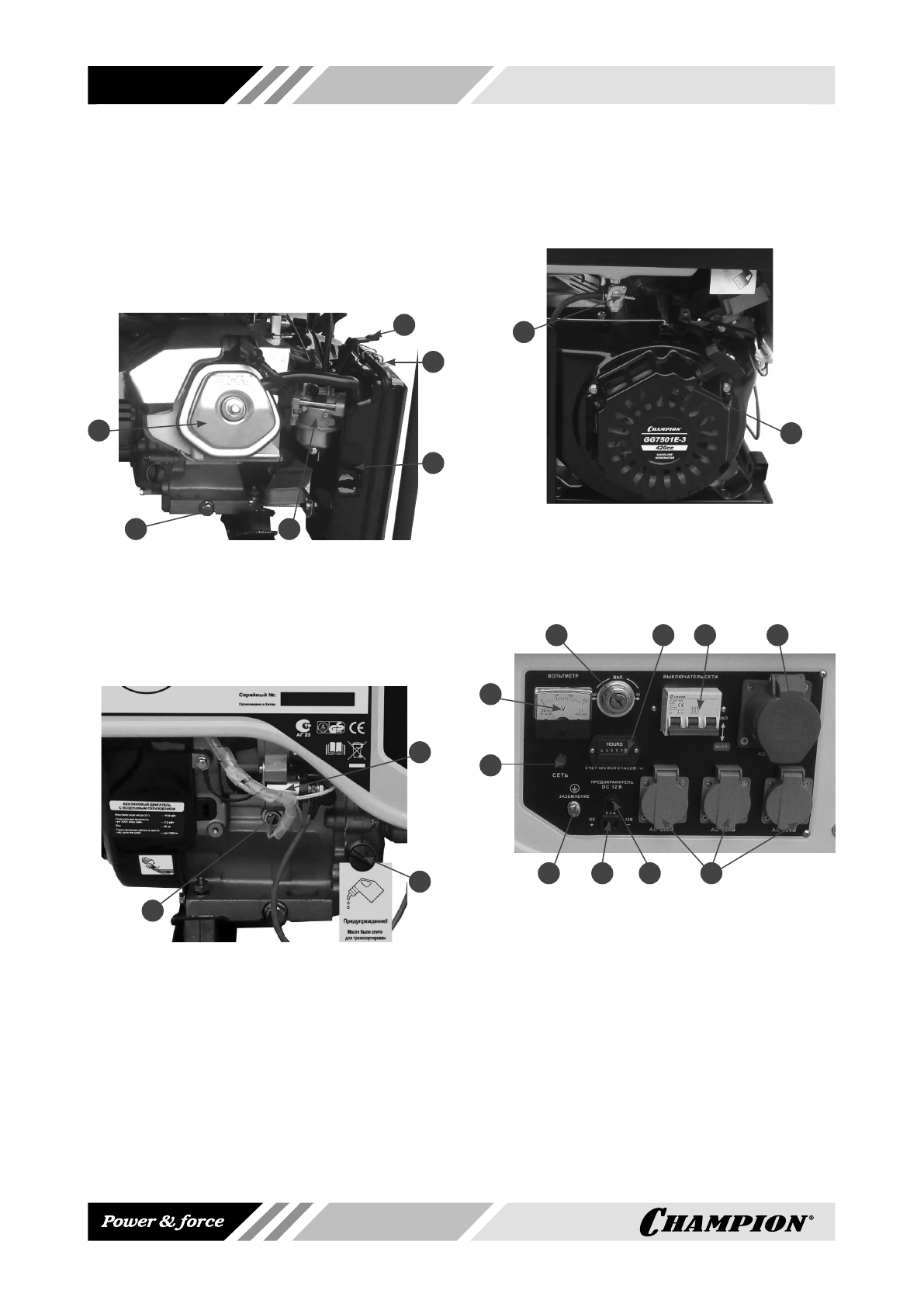

На рисунках 1,2,3, показаны расположение
основных узлов и органов управления ди
-
зельного генератора.
1
2
3
4
5
6
Рис.1
1.Пробка для слива масла из картера
2.Крышка клапанного механизма 3.Карбюратор
4. Рычаг воздушной заслонки
5. Защелка крышки воздушного фильтра
6. Корпус воздушного фильтра
1
2
3
Рис.2
1.Датчик уровня масла 2. Стартер электрический 3.
Крышка/щуп маслозаливной горловины картера
1
2
Рис.3
1.Стартер ручной 2.Кран топливный
ПАНЕЛЬ УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
10
9
Рис.4
1.Клемма заземления
2. Контрольная лампочка работы генератора
3.Вольтметр 4.Замок зажигания
5.Счетчик моточасов
6.Выключатель(предохранитель) сети.
7.Розетка 400В/36А 8.Розетка 230В/16А
9. Розетка 12В/8,3А 10. Предохранитель розетки 12В.
