8. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ
УПРАВЛЕНИЯ
Расположение основных узлов и органов управления генератором представлено на
Рис. 1-3.

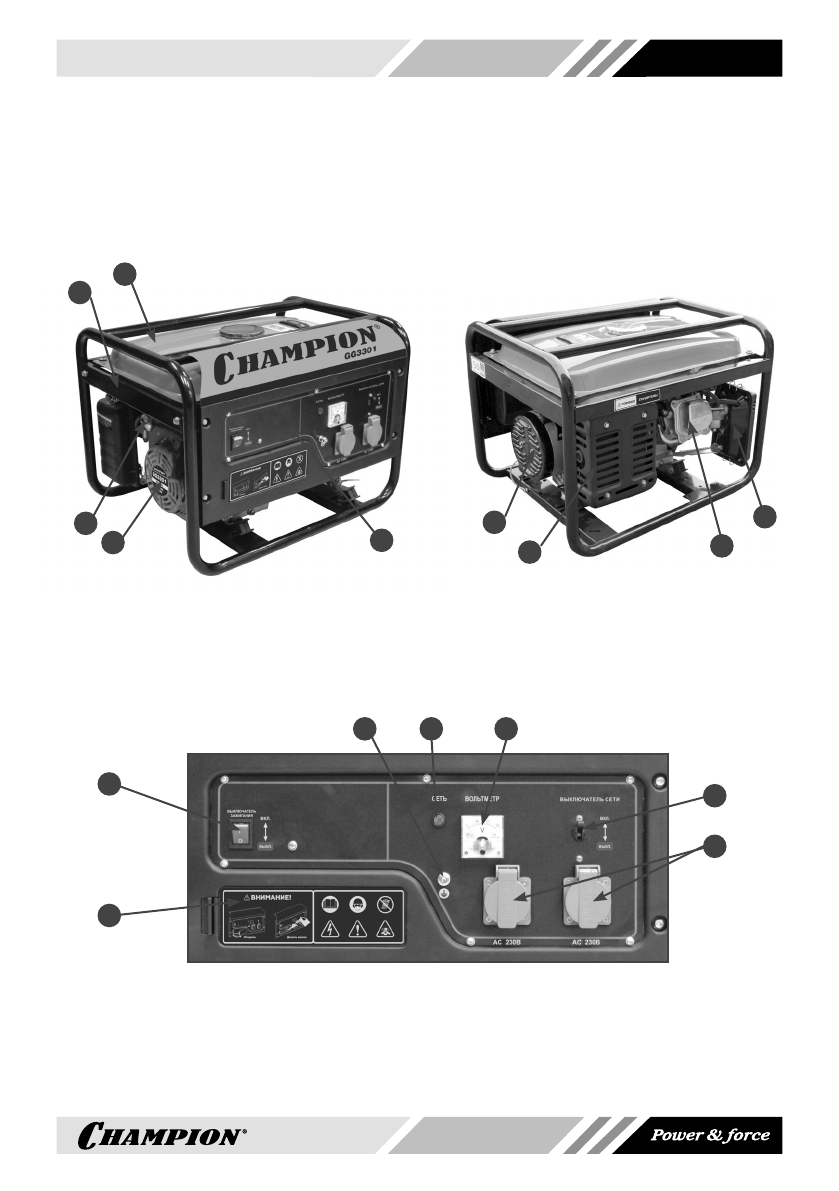

Рис. 1 Общий вид
Рис. 2 Вид со стороны глушителя
1. Стартер
2. Топливный кран
3. Рама
4. Топливный бак
5. Панель управления
6. Глушитель
7. Генератор переменного тока
8. Воздушный фильтр
9. Крышка клапанов двигателя
Рис. 3 Панель управления
1. Выключатель зажигания
2. Контрольная лампочка сети
3. Вольтметр
4. Выключатель сети
5. Розетки 230В/16А
6. Клемма заземления
7. Съемная крышка с символами
предостережения, управления и информации
1
2
3
4
5
6
7
