13

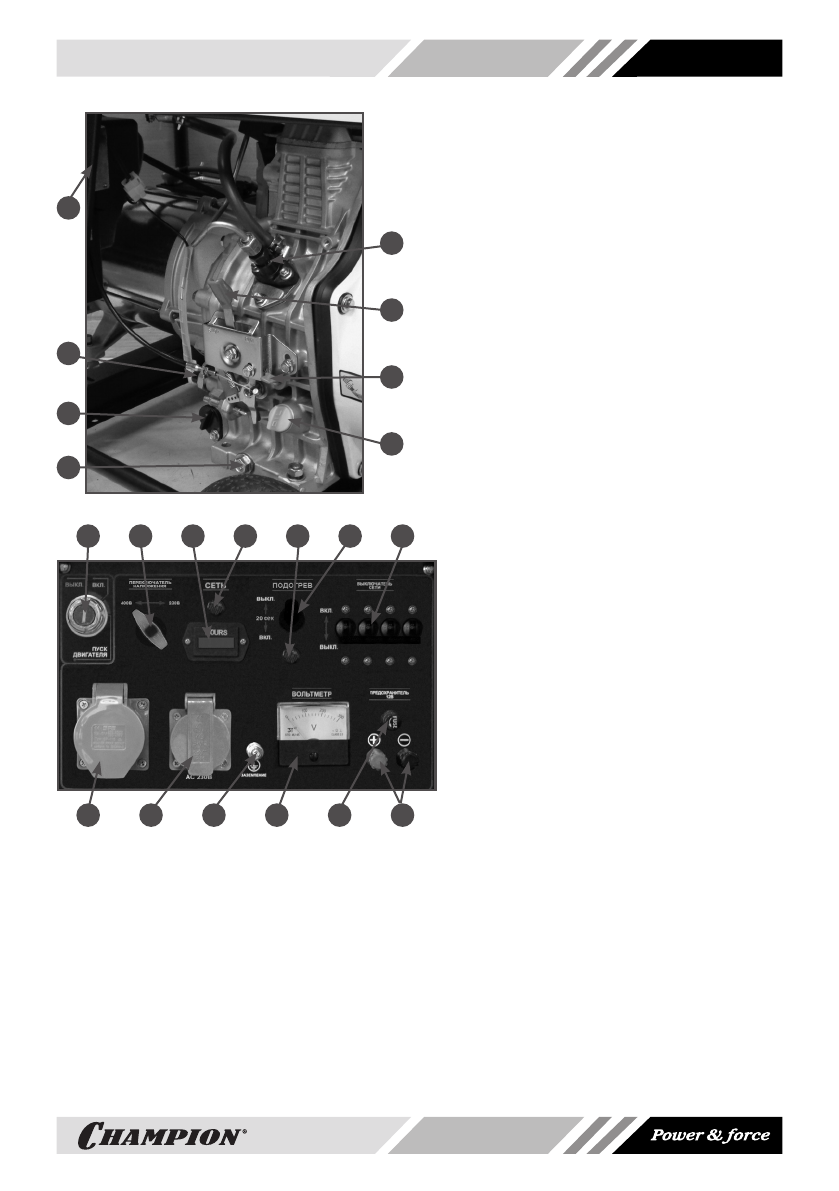

Рис. 2 Двигатель,
вид со стороны панели управления
1. Пробка для слива масла
2. Масляный фильтр
3. Датчик давления масла
4. Блок электромагнитный с тросом
отключения двигателя
5. Топливный насос высокого давления
6. Рычаг включения двигателя
7. Рычаг отключения двигателя
8. Крышка-щуп маслозаливной горловины
Рис. 3 Панель управления
1. Замок зажигания
2. Переключатель напряжения 400В-230В
3. Счетчик моточасов
4. Контрольная лампочка сети
5. Индикатор работы свечи накаливания
6. Выключатель свечи накаливания
7. Выключатель сети
8. Клеммы выхода 12В/8,3А
9. Предохранитель 12В
10. Вольтметр
11. Клемма заземления
12. Розетка 230В/16А
13. Розетка 400В/16А
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ГЕНЕРАТОРА
(ГЕНЕРАТОРНОЙ УСТАНОВКИ)
Генераторная установка состоит из двигателя, электрогенератора, вспомогательных
систем и механизмов, конструктивно объединенных рамой открытого типа.
Двигатель дизельный 4х-тактный одноцилиндровый с воздушным охлаждением. Вра-
щение коленчатого вала двигателя передается ротору электрогенератора. Электро-
генератор синхронного типа состоит из ротора, статора, обмоток возбуждения, щеток
и блока AVR . Магнитные полюса ротора создают магнитное поле, которое вращаясь
и пересекаясь с обмоткой статора, способствует наведению в ней электродвижущей
силы.
1
2
3
5
6
7
8
1
2
3
7
5
4
6
4
9
8
10
11
12
13
