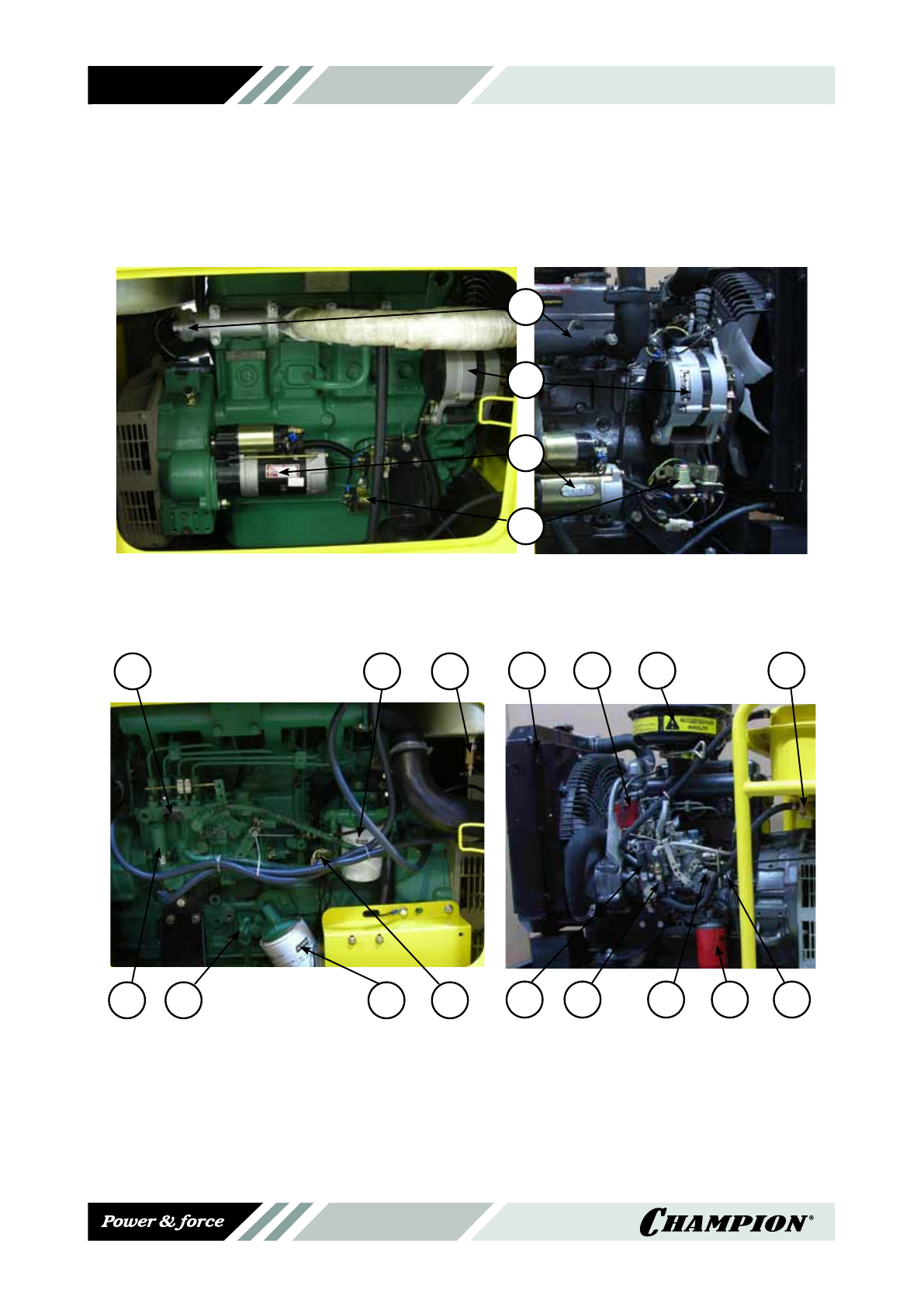

на рисунках 1,2,3,4 представлено расположение основных узлов и органов управления.
1
2
3
4
Рис.1а (DG15ES и DG15ES-3) Рис.1б (DG12E и DG12E-3)
1.стартер электрический 2.генератор 3. реле стартера 4.Выпускной коллектор
5
6
4
2
1
7
3
2
7
3
5
6
4
1
9
8
Рис.2а (DG15ES и DG15ES-3) Рис.2б (DG12E и DG12E-3)
1. ручной топливный насос 2. ТнВД 3.Фильтр топливный 4. Фильтр масляный 5. Щуп масляный
6. Датчик уровня/давления масла 7. Топливный кран 8. Воздушный фильтр 9. радиатор охлаждения
РАСПОЛОжЕНИЕ ОСНОВНЫх УЗЛОВ
И ОРГАНОВ УПРАВЛЕНИя
