7

РАСПОЛОЖЕНИЕ ОСНОВНЫХ УЗЛОВ

И ОРГАНОВ УПРАВЛЕНИЯ

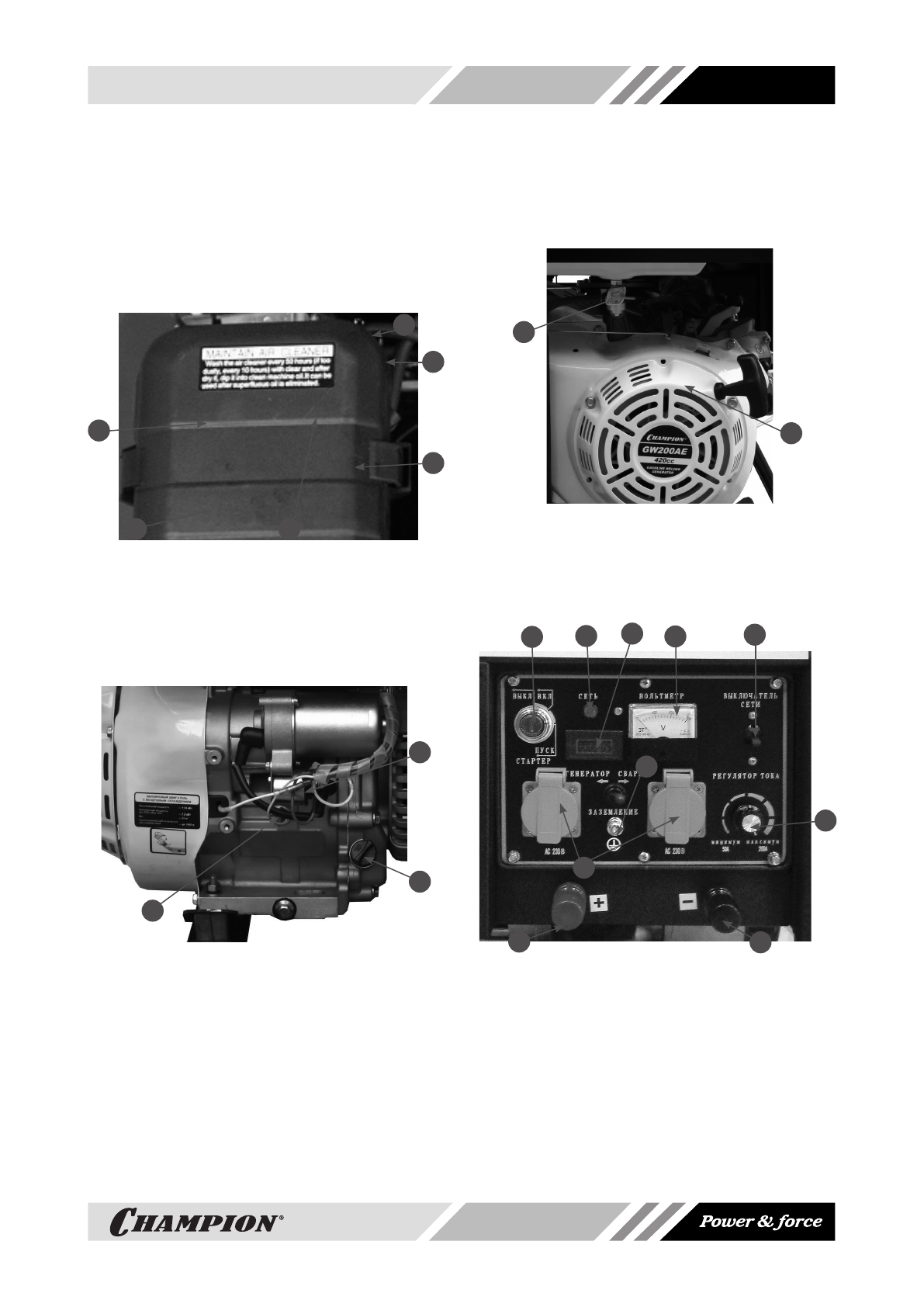

На  рисунках  1,2,3,  показаны  расположение

основных  узлов  и  органов  управления  ди

-

зельного генератора.

1

2

3

4

5

6

Рис.1

1.Пробка для слива масла из картера

2.Крышка клапанного механизма 3.Карбюратор

4. Рычаг воздушной заслонки

5. Защелка крышки воздушного фильтра

6. Корпус воздушного фильтра

1

2

3

Рис.2

1.Датчик уровня масла 2. Стартер электрический

3. Крышка/щуп маслозаливной горловины картера

1

2

Рис.3

1.Стартер ручной  2.Кран топливный

ПАНЕЛЬ УПРАВЛЕНИЯ

1

2

3

4

5

6

7

8

9

Рис.4

1.Замок зажигания

2. Контрольная лампочка работы генератора

3.Вольтметр 4.Выключатель(предохранитель) сети.

5. Регулятор тока сварки

6. Клемма (-) сварочного провода

7. Клемма (+) сварочного провода

8.Клемма заземления 9.Розетка 220В/16А

10. Счетчик моточасов

10
