13

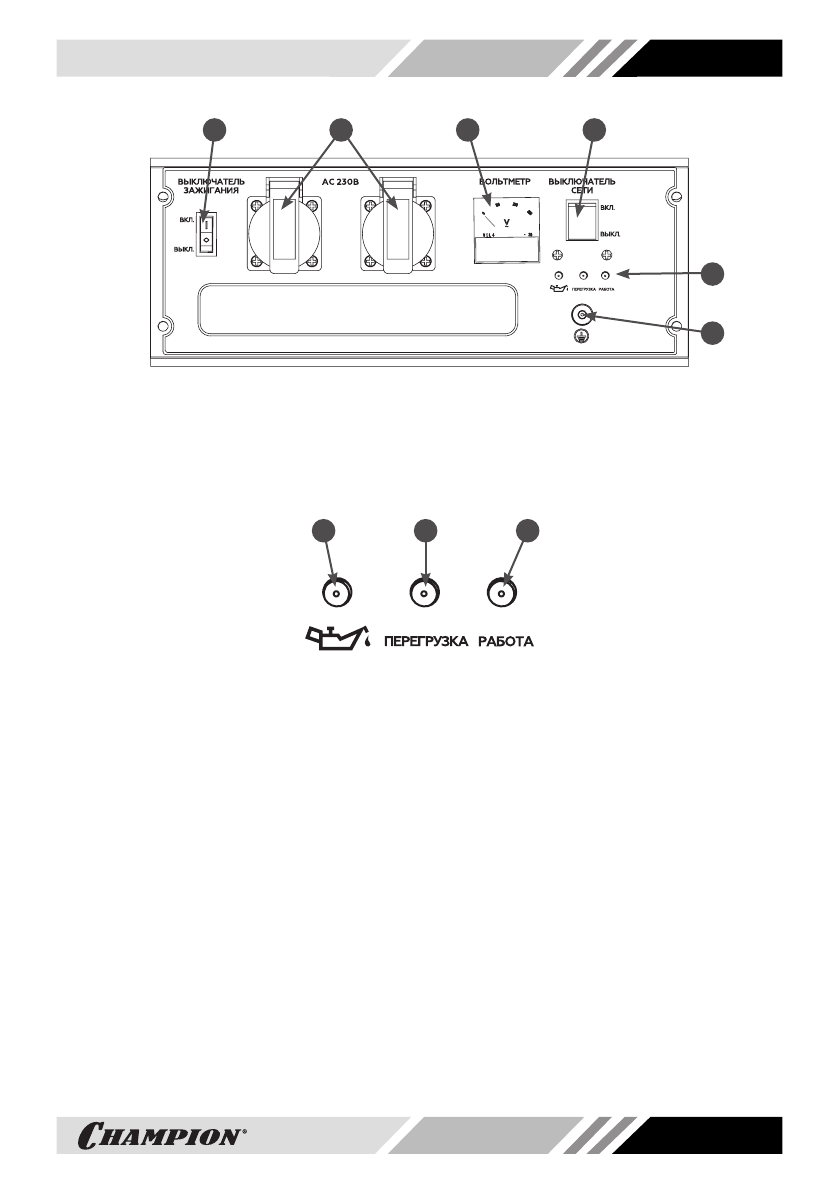

Рис. 3 Панель управления

1. Выключатель зажигания

2. Розетка 230В/16А (2 шт.)

3. Вольтметр

4. Выключатель сети

5. Блок индикации

6. Клемма заземления

Рис. 4 Блок индикации

1. Индикатор низкого уровня масла (красного цвета)

2. Индикатор «ПЕРЕГРУЗКА» (красного цвета)

3. Индикатор «РАБОТА» (зелёного цвета)

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ГЕНЕРАТОРА

Генератор  состоит  из  двигателя,  гене

-

ратора  переменного  тока,  инверторного

блока,  вспомогательных  систем  и  меха

-

низмов,  конструктивно  объединенных

рамой открытого типа.
Двигатель  бензиновый  4х-тактный  одно

-

цилиндровый с воздушным охлаждением.
Генератор  переменного  тока  трехфаз

-

ный, состоит из статора и ротора.
Вращение  коленчатого  вала  двигателя

передается  ротору,  который  вращается

вокруг  неподвижного  статора,  прикре

-

пленного к картеру двигателя. На роторе

размещены  постоянные  магниты,  кото

-

рые создают магнитное поле.
При  вращении  магнитного  поля  ротора

вокруг силовой обмотки статора, выраба

-

тывается  переменный  трехфазный  ток,

который  поступает  в  инверторный  блок.

В  инверторном  блоке  переменный  ток

преобразуется  в  постоянный  ток,  кото

-

рый фильтруется, стабилизируется и да

-

лее  преобразуется  в  переменный  сину

-

соидальный  ток  с  малой  погрешностью

отклонения.

1

2

3

2

1

3

4

6

5
