Not for
Reproduction
24
Заземление генератора
Генератор должен устанавливаться в
качестве системы, в состав которой входит
соответствующий стандарту силовой
переключатель с подсоединением нейтрального
провода к заземлению на силовом переключателе
в соответствии с инструкциями по установке.
Если это не предписано местными нормами,
дополнительного заземления на генераторе не
требуется. Любое заземление на генераторе
должно использовать металлические
пружинящие шайбы Гровера (или аналогичные),
соответствующие клеммы, установленные по
инструкциям поставщика, а также соответствовать
действующим нормам, стандартам и требованиям.
Подключение коммунальной
электросети
Провода электросети 230 В должны быть
проложены в кабелепроводе, если вся проводка
не выполнена с использованием провода на 600
В. Провода электросети 230 В подают питание
на монтажную плату генератора, подогреватель
аккумулятора (опция) и подогреватели масла
(опция). Эта электроэнергия также выполняет
зарядку аккумуляторной батареи. Когда
напряжение на этих проводах пропадает,
включается генератор. Устанавливайте с
использованием медного провода от поставщика
сечением минимум 2,08 мм2, на 300 В, 90°C .
Подключите оба провода электроснабжения 230
В к блоку предохранителей в автоматическом
силовом переключателе.
Подключение питания генератора
Используя провод от поставщика минимум на
300 В, сечением 13,3 мм2, подключите линию 1,
линию 2, нейтраль и заземление силового выхода
генератора к соответствующей линии 1, линии 2,
нейтрали и заземлению в силовом переключателе.
Момент затяжки соединений электросети и связи
на генераторе составляет 0,5 Нм. Момент затяжки
на автоматических выключателях составляет 5 Нм.

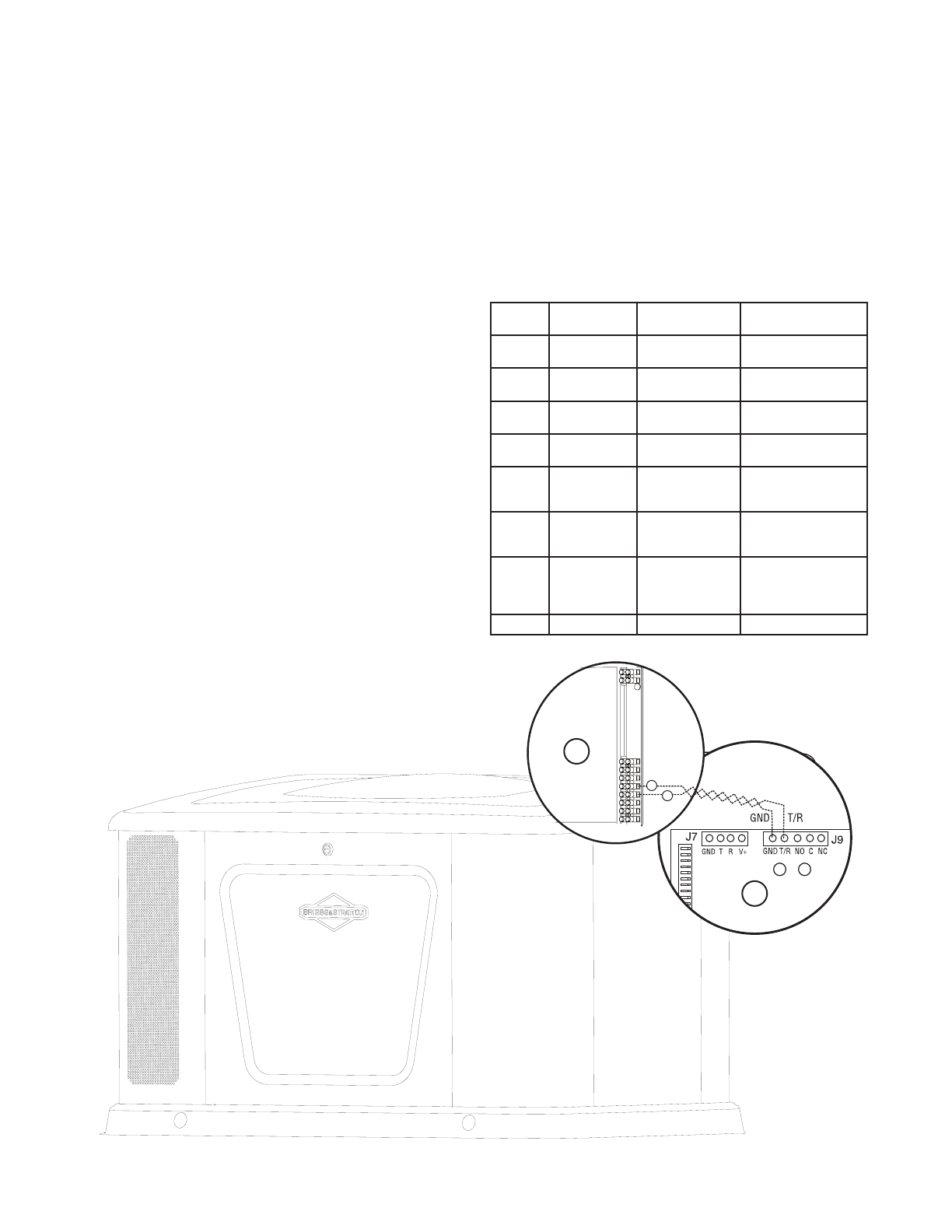

Соединения связи
Подсоедините использующиеся провода связи
к автоматическому силовому переключателю
в соответствии с приведенной ниже таблицей,
используя медный провод от поставщика сечением
минимум
0,82 мм2, не длиннее 51 м, на 300 В, 90°C.
штифт
цифры
Соединение
Описание
Примечания
1
N.O.
Нормально
разомкнутый
Для опционального
аварийного сигнала
2
COMM
Общий
Для опционального
аварийного сигнала
3
N.C.
Нормально
замкнутый
Для опционального
аварийного сигнала
4
TxRx
Связь силового
переключателя
5
Заземление
TxRx
Заземление
связи силового
переключателя
6
+LED
Для опциональной
индикации
неисправности
7
Заземление
Для опциональной
индикации
неисправности
заземления
8
N/C
А
B
4
5
