Not for
Reproduction
22
Соединители системы
Низковольтные соединения с контактами сигналов об ошибках, соединение силового переключателя и
вспомогательного питания 12 В постоянного тока выполнены с помощью монтажной клеммной колодки в
области панели управления.

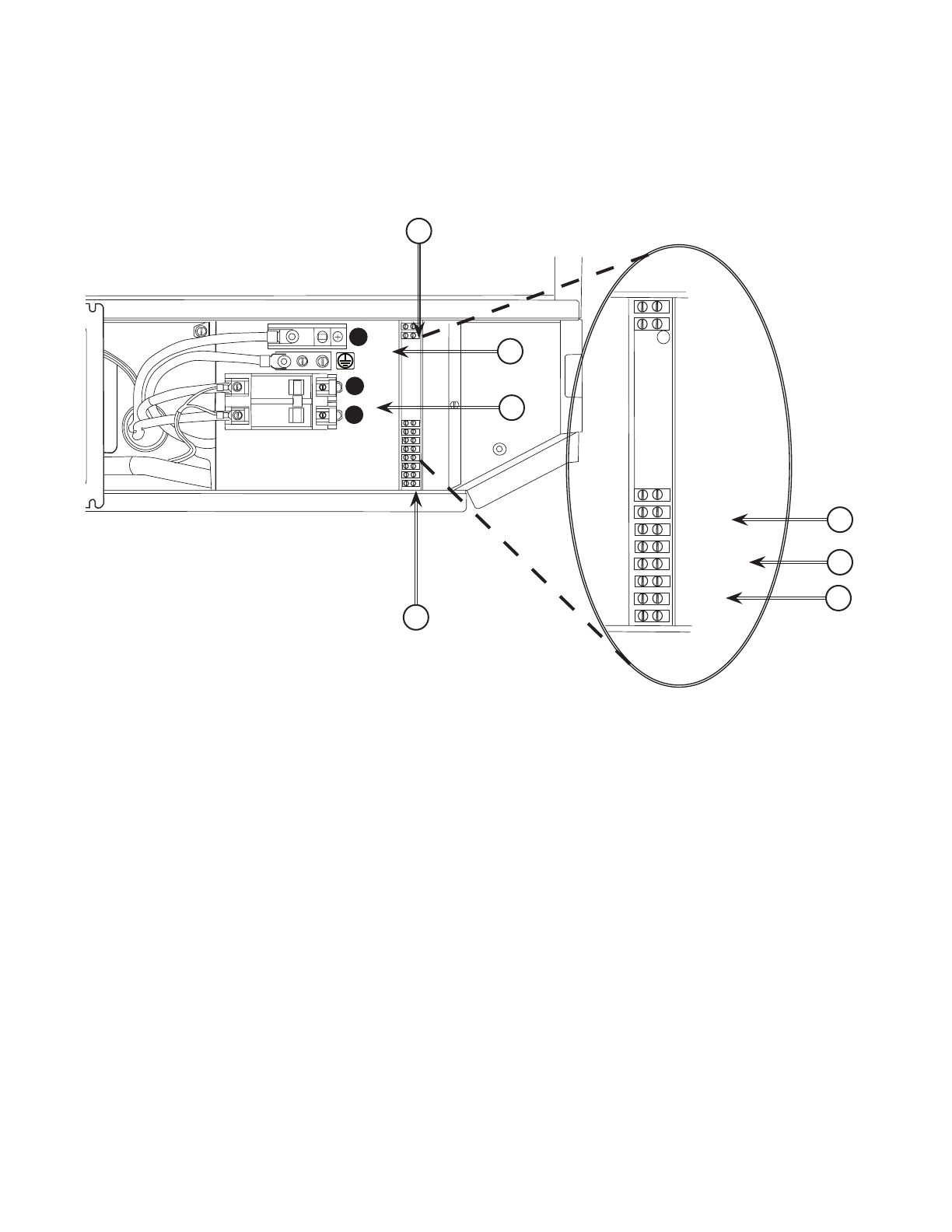

Сравните эту иллюстрацию с вашим генератором для ознакомления с
расположением этих соединений.
ВНИМАНИЕ!
Соединения системы должны выполняться только квалифицированным техническим
персоналом.
A
–
Подключение электропитания –
используется
для подключения электропитания напряжением
230 В переменного тока от блока предохранителей
в автоматической системе переключения (ATS)
к панели управления. Подключайте только один
провод к клемме. Используйте медный провод
сечением минимум 2,08 мм2, на 300 В, 90°C.
B
–
Контакты сигналов об ошибках –
используйте NO,
COM и NC для подключения звуковой и световой
сигнализации, предупреждающей вас в случае
неисправности. Контакты изменения состояния
на противоположное (NO превращается в NC и
наоборот) в неисправном состоянии. Используйте
соединители сечением 0,82 мм2 с витыми парами
медных проводов не длиннее 61 м, на 300 В, 90°C.
C
–
Соединение силового переключателя
(TxRx и TxRx GND) –
подключите к силовому
переключателю панели управления для
коммуникационного интерфейса с использованием
витой пары 18AWG. Используйте медный провод
сечением минимум 0,82 мм2 не длиннее 61 м, на
300 В, 90°C.
D – Соединение +LED и GND –
не требуется для
опционного беспроводного монитора. Подходит для
опционного аппаратного аксессуара дистанционной
панели состояния системы, №6154. Используйте
медный провод сечением минимум 0,82 мм2 не
длиннее 61 м, на 300 В, 90°C.
E
–
Клеммная колодка на 8 контактов –
используется
для подключения сигнальных проводов к панели
управления. Подключайте только один провод к
клемме.
F
–
Подключение к сети питания (линия 1 и линия 2)
–
подключение питания к силовому переключателю.
Используйте медный провод сечением минимум
13,3 мм2, на 300 В, 90°C.
G
–
Подключение нейтрали и заземления –
подключение к нейтрали и заземлению силового
переключателя. Используйте медный провод
сечением минимум 13,3 мм2, на 300 В, 90°C.
• При подключении к клеммной колодке крепите только один провод к каждому винтовому соединительному
зажиму.
• Затягивайте винты клеммной колодки с усилием 4,4 дюйм-фунт (0,49 ньютон-метр).
• Затягивайте соединения автоматического выключателя с усилием 45 дюйм-фунт (5 ньютон-метр).
230 VAC
230 VAC
NO (1)
COMM (2)
NC (3)
TxRx (4)
TxRx GND (5)
+LED (6)
GND (7)
N/C (8)
]
]
]
]
]
N
L1
L2
E
А
F
G
B
C
D
