Not for
Reproduction
23

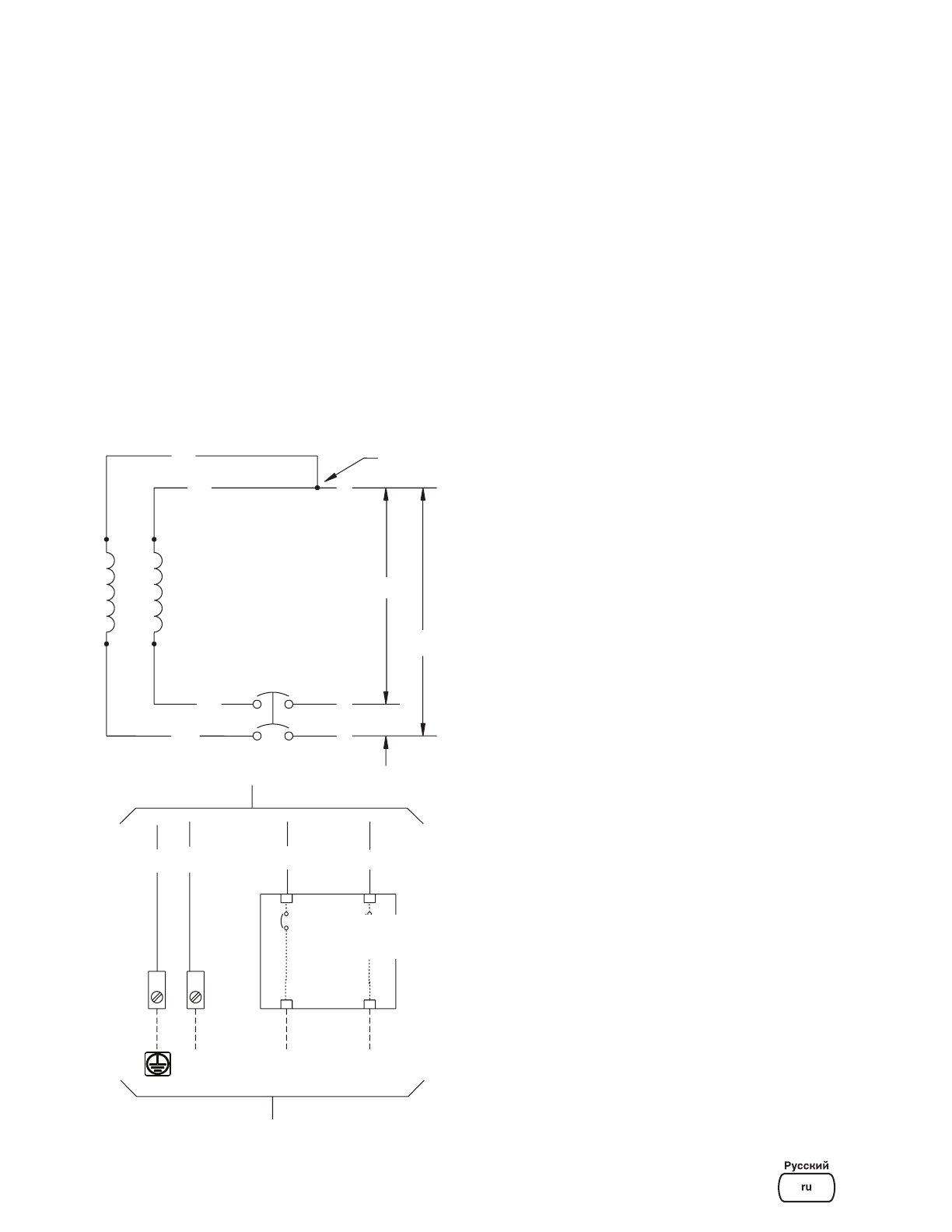

Система подключения переменного
тока генератора
В домашнем генераторе используется однофазная
трехпроводная система подключения переменного
тока. Узел статора состоит из пары стационарных
обмоток с двумя проводами, выведенными из
каждой обмотки. Соединение проводов 22 и 33
образует нейтральный провод, как показано
схематически и в виде монтажной схемы. Полная
принципиальная и монтажная схема приведены в
настоящем руководстве ниже.
ВНИМАНИЕ!
Нейтральный провод не подсоединен
к заземлению на генераторе.
ВНИМАНИЕ!
Генератор следует использовать
только с соответствующим стандарту силовым
переключателем, который совместим с
генератором.
33
240V
11
22
44
120V
120V
11
22
44
0
К силовому переключателю
Силовая
обмотка
N
L2
L1
№ 22
автоматический
выключатель
автоматический
выключатель
