2.3

Simboli u tekstu

Ovaj simbol upućuje na poglavlje u ovoj

uputi za uporabu.

3

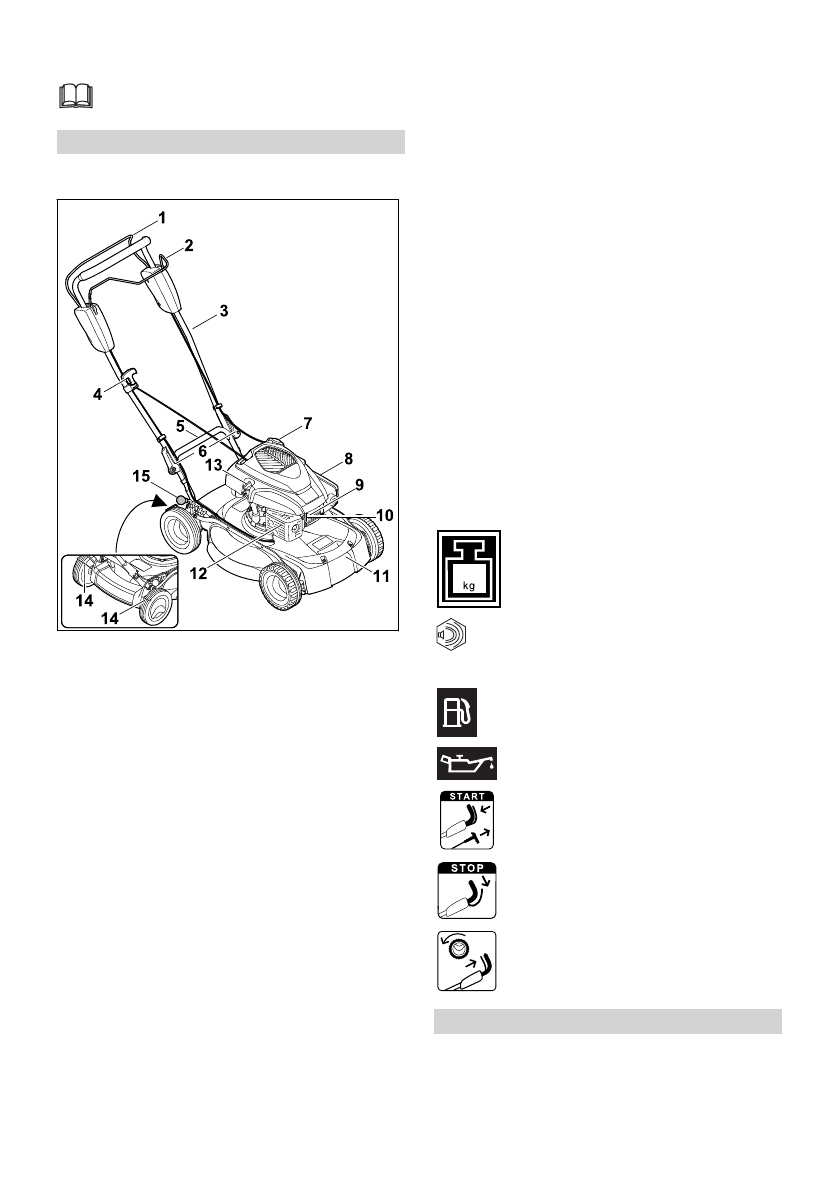

Pregled

3.1

Kosilica

1 Drška za pokretanje košnje

Drška za pokretanje košnje služi uključivanju i

isključivanju motora.

2 Drška za pokretanje voznog pogona

Drška za vozni pogon služi uključivanju i

isključivanju motora.

3 Upravljač

Upravljač služi za pridržavanje kosilice,

upravljanje njome i njezin transport.

4 Ručica za pokretanje

Ručica za pokretanje služi za pokretanje

motora.

5 Stražnja transportna drška

Transportna drška služi za transportiranje

kosilice.

6 Brzi pritezač

Brzi pritezač priteže upravljač na kosilicu.

7 Čep spremnika goriva

Čep spremnika goriva zatvara otvor za ulije‐

vanje benzina.

8 Poklopac filtera

Poklopac filtera pokriva zračni filter.

9 Utikač svjećice

Utikač svjećice spaja vod za paljenje i svje‐

ćicu.

10 Svjećica

Svjećica pali smjesu goriva i zraka u motoru.

11 Prednja transportna drška

Transportna drška služi za transportiranje

kosilice.

12 Ispušni lonac

Ispušni lonac sprječava emisiju buke kosilice.

13 Čep spremnika motornog ulja

Čep spremnika motornog ulja zatvara otvor

za ulijevanje motornog ulja.

14 Strugač kotača

Strugač kotača služi za čišćenje stražnjih

kotača.

15 Poluga

Poluga služi za namještanje visine reza.

3.2

Simboli

Simboli se mogu nalaziti na kosilici i imaju slje‐

deće značenje:

XX

Ovaj simbol označava težinu kosilice.

L

WA

Zajamčena razina zvučne snage

prema Direktivi 2000/14/EC u dB(A)

radi usporedivosti emisija zvuka proiz‐

voda.
Ovaj simbol označava čep spremnika

goriva.

Ovaj simbol označava čep spremnika

motornog ulja.
Pokretanje motora.

Isključite motor.

Uključite vozni pogon.

4

Upute o sigurnosti u radu

4.1

Simboli upozorenja

Simboli upozorenja na kosilici imaju sljedeće

značenje:
