Калибр Руководство по эксплуатации

8

EAC ТР ТС

kalibrcompany.ru

Совместив крепёжные отверстия штанг (рис.4 поз.1) и рукоятки управления

(рис.4 поз.3), вставить болты (рис.4 поз.2) и зафиксировать их гайками-бараш

-

ками (рис.4 поз.4).

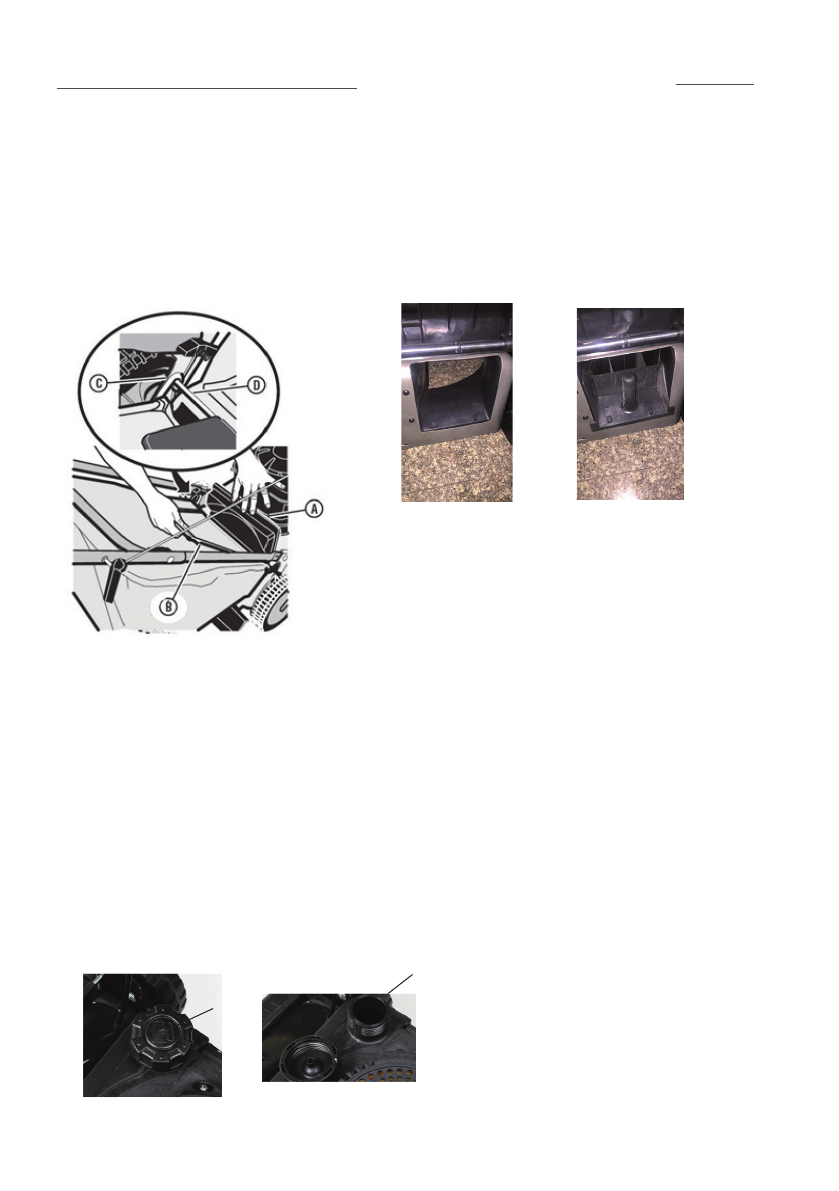

6.4 Установка/снятие травосборника и насадки мульчирования (см. рис.5):

- поднять вверх заднюю крышку (рис.5 поз. А)

- удерживая рычаг (рис.5 поз. B), насадить крюки (рис.5 поз .C) каркаса тра

-

восборника на крепёжную планку (рис.5 поз. D);

-  закрепить  каркас  травосборника  (рис.5  поз.1),  опустив  заднюю  крышку

(рис.5 поз. A).

Для снятия травосборника: поднять вверх заднюю крышку, освободить крю

-

ки и отсоединить каркас травосборника от корпуса.

При снятом травосборнике задняя крышка выполняет роль отражателя: ско

-

шенная трава отбрасывается вниз, под ноги оператора.

При поднятой задней крышке в установочное отверстие (рис.5 поз.2) встав

-

ляется  насадка  мульчирования  (рис.5  поз.3)  и  закрывается  крышкой,  при  этом

травосборник (рис.5 поз.1) снят.

6.5 Заправка топливом (см. рис.6)

A

– крышка задняя;

B

 – рычаг; C – крюк;

D

 – планка крепёжная;

1

 – травосборник;

2

 – установочное отверстие;

3

 – насадка (заглушка) мульчирования.

рис.5

рис.6

1

– Крышка топливного бака;

2

 – Заливная горловина.

1

2
