4. Общий вид и устройство газонокосилки

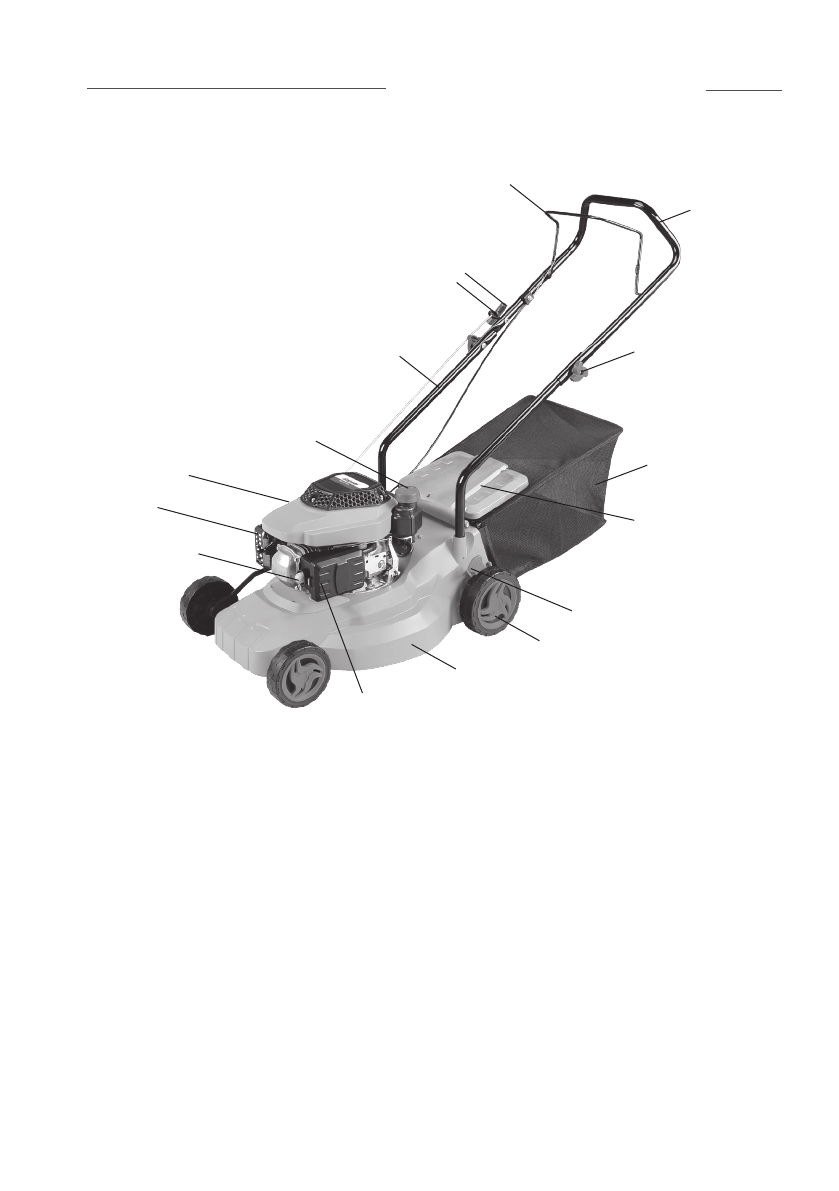

4.1 Общий вид газонокосилки представлен на рис.1

1

3

2

16

5

13

14*

11

12

15

10

9

8

7

6

1

рис.1

1

 – Рукоятка управления;

2

 – Крюк крепления рукоятки стартера;

3

 – Рычаг управления;

4

 – Гайка-барашек крепления рукоятки управления;

5

 – Штанга рукоятки управления;

6

 – Травосборник;

7

 – Крышка задняя;

8

 – Рычаг установки высоты среза;

9

 – Колесо;

10

 – Корпус газонокосилки;

11

 – Глушитель;

12

 – Кнопка подкачки топлива – праймер;

13

 – Крышка бензобака;

14

 – Маслозаливная горловина (на рисунке не видна);

15

 – Крышка воздушного фильтра;

16

 – Рукоятка ручного стартера.
