Внимание!

  Запрещено  использовать  газонокосилку  в  качестве  устрой

-

ства привода для другого рабочего инструмента

6. Сборка и подготовка к работе

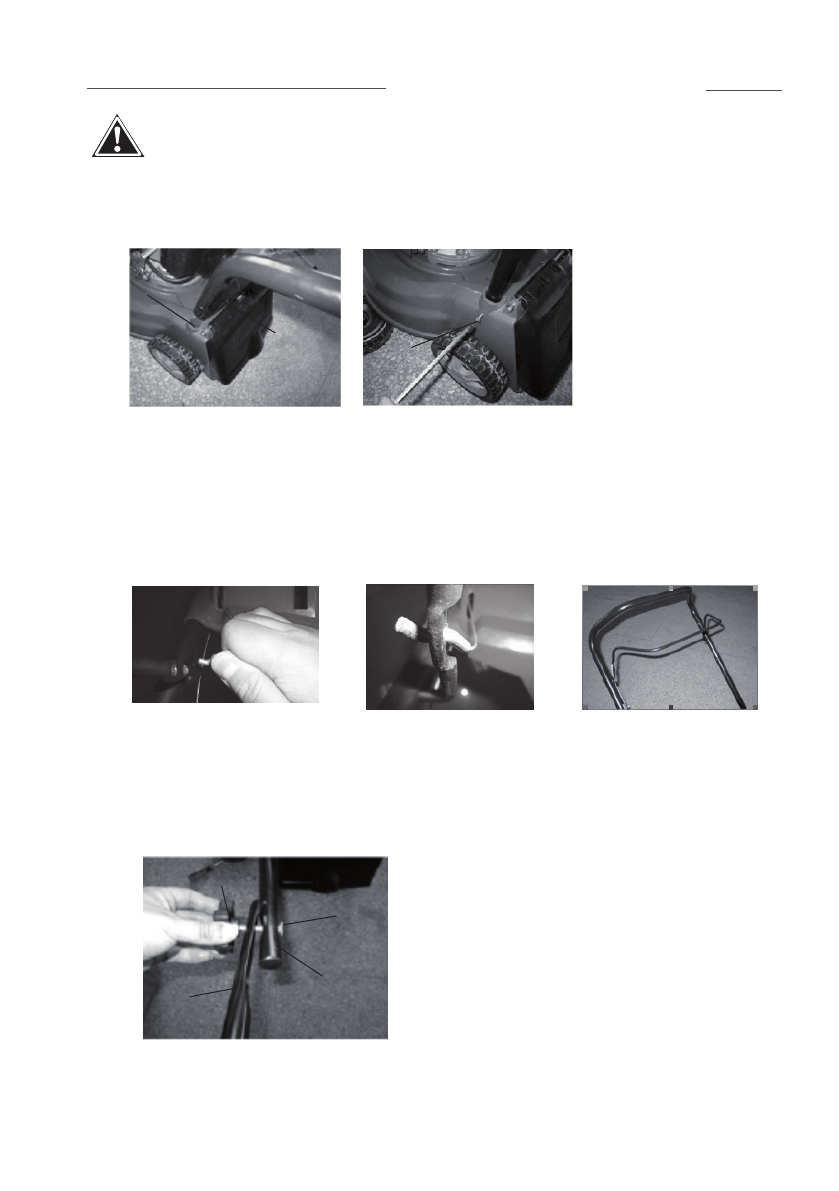

6.1 Установка штанг (левой и правой) рукоятки управления см. рис.2.

Вставить  нижнюю  часть  штанги  (рис.2  пос.2)  в  отверстие  корпуса  (рис.2

поз.1), совместив крепёжные отверстия и закрепить винтами (рис.2 поз.3).

6.2 Крепление троса к рычагу управления (рис.1 поз.3)

Закрепить металлический наконечник троса в специальное отверстие рыча

-

га управления и зафиксировать, как показано на рис.3

6.3  Крепление  рукоятки  управления  (рис.1  поз.1)  с  рычагом  (рис.1  поз.3)  к

штангам

Порядок сборки показан на рис.4

рис.2

рис.3

1

  –  посадочное  от

-

верстие корпуса;

2

 – штанга;

3

 – винт крепления.

1

2

3

рис.4

1

 – штанга;

2

 – болт;

3

– рукоятка управления;

4

 – гайка-барашек.

1

2

3

4
