28. Rezerves asmeņi
29. Zemsprieguma kabelis

30. Brīdinājuma uzlīme

21.9 Pārskats par izstrādājumu Automower

®

 310/315/315X

1

12

13

14

2

3

4

5

6

9

8

11

15

10

18

16

17

22

20

19

21

25

26

27

23

28

29

30

31

7

24

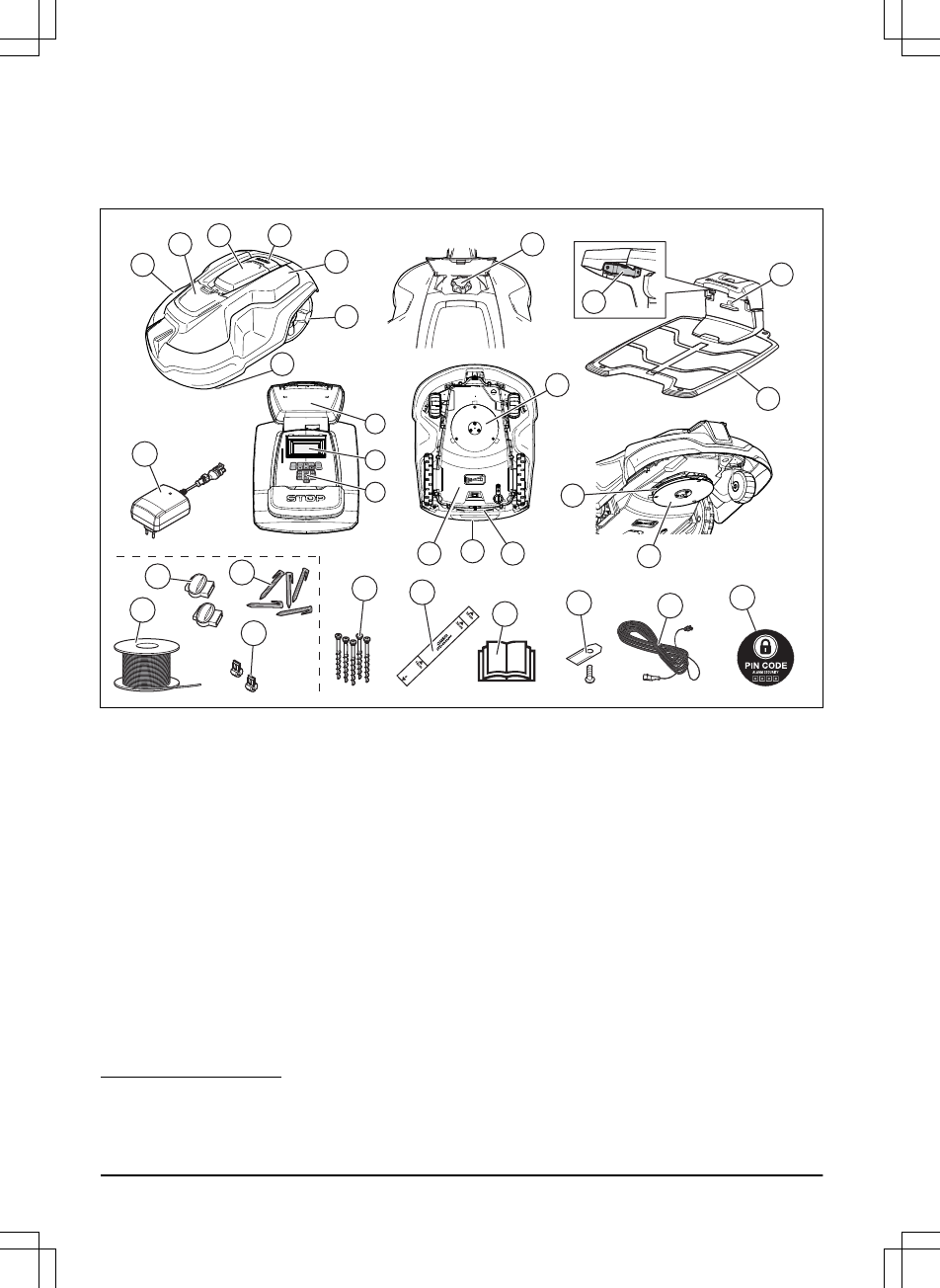

Cipari attēlā apzīmē tālāk minēto.
1.

Korpuss

2.

Griešanas augstuma regulēšanas aizsargs

3.

Displeja un tastatūras pārsegs

4.

Apturēšanas poga

5.

Nomaināms vāks

6.

Aizmugurējie riteņi

7.

Priekšējie riteņi

8.

Griešanas augstuma regulēšana

9.

Kontaktplāksnes

10. LED indikators uzlādes stacijas un robežvada

darbības pārbaudei

11. Uzlādes stacija
12. Datu plāksnīte (tostarp izstrādājuma identifikācijas

kods)

13. Displejs
14. Tastatūra

15. Pļaušanas sistēma
16. Šasija ar elektroniku, akumulatoru un motoriem
17. Rokturis
18. Galvenais slēdzis
19. Nažu disks
20. Aizsargplāksne
21. Barošanas bloks (izskats dažādos tirgos var

atšķirties)

22. Robežvada un virzošā vada loka vads

59

23. Loka vada savienojumi

60

24. Mietiņi

61

25. Loka vada savienotāji

62

26. Skrūves uzlādes stacijas nostiprināšanai
27. Mērierīce robežvada uzstādīšanai (mērierīce ir

izņemta no kastes)

28. Lietotāja rokasgrāmata un īsais ceļvedis
29. Rezerves asmeņi

59

Tā ir daļa no uzstādīšanas komplekta, kas jāiegādājas atsevišķi.

60

Tā ir daļa no uzstādīšanas komplekta, kas jāiegādājas atsevišķi.

61

Tā ir daļa no uzstādīšanas komplekta, kas jāiegādājas atsevišķi.

62

Tā ir daļa no uzstādīšanas komplekta, kas jāiegādājas atsevišķi.
